경기 화성시 동배관 용접

동배관은 알곤으로 구멍 둘레에 살을 올려 막습니다

동관도 알곤(아르곤) 용접이 됩니다. 수도·냉난방에 쓰는 동관은 인으로 산소를 뺀 인탈산동이라, 영국 용접연구소(TWI) 자료도 불활성가스 아크 용접에 알맞은 재질로 분류합니다. 동관은 금이 번지지 않아서, 뚫린 구멍 둘레에 살을 넓게 올려 붙이면 그 자리가 막힙니다.

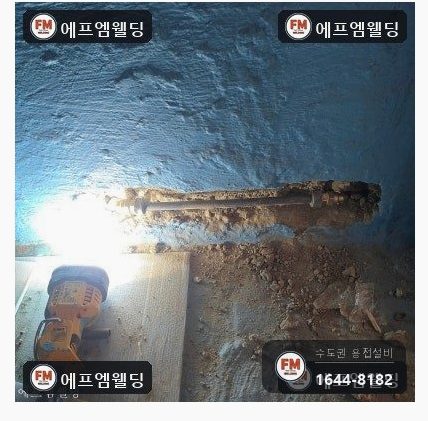

동관은 열이 빨리 퍼지는 금속이라 관 속에 물이 남으면 붙이기가 훨씬 어려워집니다. 남은 물이 수증기가 되어 아르곤 가스를 밀어내기 때문입니다. 그래서 밸브를 잠그고 드레인으로 물을 다 뺀 뒤 붙이고, 물이 다 안 빠지는 자리는 관을 끊어 잔수를 빼냅니다.

가는 동관이나 손이 잘 안 들어가는 좁은 자리는 은납(BCuP-3)을 토치로 녹여 붙이기도 합니다. 은납으로 고친 동관이 다시 샐 때는 납땜 자리 옆 관이 갈라지는 경우도 있습니다. 국내 실험(한양대, 2006)에서도 토치로 은납한 동관에 압력을 걸자 대부분 납땜 자리가 아니라 불을 받은 옆 관에서 갈라졌습니다.

구멍이 여러 곳에 나 있으면 하나씩 붙이기보다 그 구간을 압착으로 바꿉니다. 가는 동관은 스텐 압착관(SU)과 바깥지름이 같아 압착 부속이 그대로 맞습니다.

붙이거나 압착한 뒤에는 실제 쓰는 압력을 걸고 10분 정도 물이 비치는지 봅니다. 새는 자리는 압이 걸리는 순간 드러나기 때문에, 이 확인을 마친 뒤에 보온재를 덮습니다.

동관을 고치는 세 가지 방법

• 구멍이 한두 곳 — 알곤으로 살을 올려 그 자리만 막음
• 구멍이 여러 곳 — 압착으로 그 구간을 새 관으로 바꿈
• 가는 관이나 좁은 자리 — 은납을 토치로 녹여 붙임
