스프링클러 배관 누수 · 왜 여러 군데서 새나요
스프링클러 동배관은 안에 가라앉은 철가루와의 전위차로 점부식이 생깁니다. 물이 고여 있는 라인이라 보온재를 벗기면 여러 곳에서 새는 경우가 많습니다.
수도권 출장용접·배관설비 에프엠웰딩 · 대표번호 1644-8182 · 기준
알아 두실 수치
| 보수 방식 | 부식 구간 교체 · 핀홀 부분 용접 |
|---|---|
| 작업 방식 | 압착 · 알곤 특수 용접 · 아크 용접 |
| 작업 배관 | 급수 · 급탕 · 냉난방 · 소방 배관 전반 |
| 압착 장비 | 13~60SU 리지드(미국)는 세대 안 · 75~100SU 렘스(독일)는 주차장 · 메인 배관 |
| 용접 · 절단 장비 | 알곤 · 아크 · 산소 용접기 · 밴드쏘 · 파이프커터 |
| 누수 확인 | 실제 사용 압력(보통 3.5~5bar) 수압테스트 |
| 부분 보수 소요 | 2~4시간 (구간 교체는 더 걸림) |
왜 뚫리나요?
정체된 물과 침전물

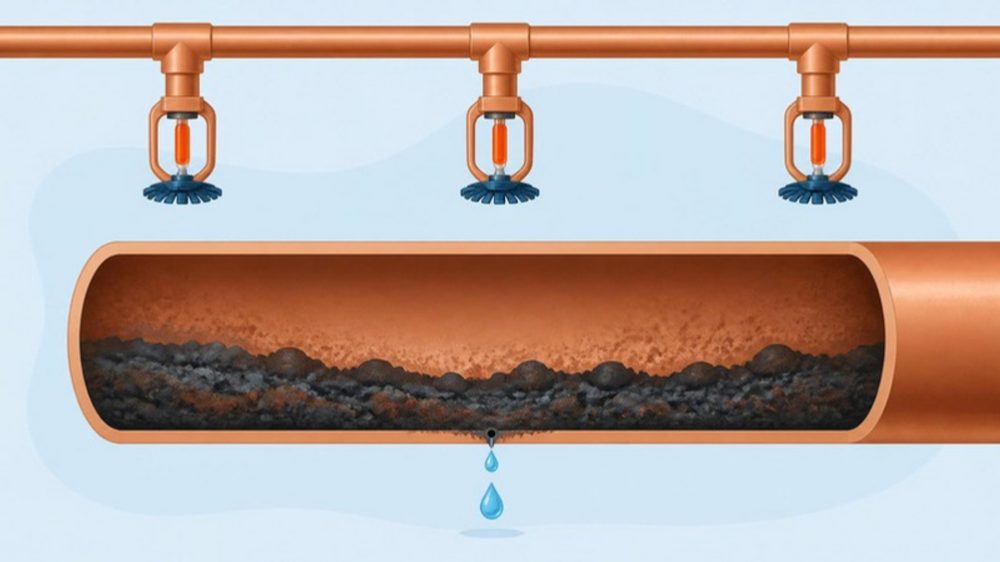

스프링클러 라인은 물이 정체돼 있습니다. 배관 안에 철가루와 침전물이 가라앉으면 동과의 전위차로 산화피막이 국부적으로 깨지고 그 자리만 집중 부식돼 관통합니다. 건식 배관도 하부에 고인 물 때문에 안에서부터 점부식이 옵니다. M타입 동관도 공식이 뚫리는 방식은 같지만, 관이 얇아 한 점이 더 빨리 관통합니다.
행거가 왜 문제인가요?
절연 없는 행거의 녹
스텐이나 동 배관에 아연도금 행거를 절연 없이 걸면 행거가 먼저 부식되고, 누수로 흘러내린 물이 행거에 닿으면 그 부식이 더 심해집니다. 그 녹이 배관에 쌓여 라인을 따라 부식이 진행됩니다. 절연 행거를 써야 하는데 안 쓴 현장이 많습니다. 보온재를 벗겨 보니 가지관 여섯~여덟 군데가 동시에 새던 현장이 여럿입니다.
세대 안은 어떻게 하나요?
세대 안은 압착
세대 안에서는 원칙적으로 아크를 쓰지 않습니다. 천장 보온재와 단열재에 불티가 튀면 화재입니다. 압착 공법으로 보수합니다. 천장이 스티로폼이라 다른 업체가 용접 중 불을 내고 철수한 현장을 무용접 피팅으로 마무리한 적이 있습니다. 부득이 용접해야 하면 불붙을 물건을 치우고 합니다.
헤드를 옮겨야 하면요?
살수 반경 기준
인테리어로 벽이 바뀌면 살수 반경 기준을 확인하며 위치를 잡습니다. 천장 속 구조물과 부딪히지 않는 경로는 직접 천장을 열어 봐야 알 수 있습니다. 작업 후 통수시험으로 누수까지 함께 봅니다.
왜 한 곳만 고치면 안 되나요?
라인 전체가 같은 나이
보온재를 벗겨 보면 가지관 여섯~여덟 군데가 동시에 새는 현장이 있습니다. 같은 시기에 같은 방식으로 시공돼 같은 조건을 견뎌 왔기 때문입니다. 한 곳만 잡고 가면 곧 다시 부르십니다.
절연 행거
아연도금 행거가 동관·스테인리스에 절연 없이 닿으면 행거가 먼저 부식되고, 그 녹이 배관에 쌓여 배관 부식이 진행됩니다. 절연 행거를 안 쓴 현장이 많습니다. 보수하면서 절연을 넣습니다.
건식 배관
건식 소방배관은 평소 물이 안 차 있어도 하부에 고인 물 때문에 안에서부터 점부식이 진행됩니다. 겉으로는 멀쩡해 보여도 안쪽이 얇아져 있습니다. 두들겨 보면 소리가 다릅니다.
천장을 다 뜯어야 하나요?
필요한 만큼만
석고보드는 누수부를 확인할 만큼만 엽니다. 보온재를 걷어 옆 가지관까지 보되 필요 이상으로 뜯지 않는데요. 안 보이면 물을 천천히 흘려 크랙을 찾습니다.
되메울 수 있게
열어 놓은 천장은 되메울 수 있게 잘라 두었다가 작업이 끝나면 덮습니다. 마감 복구까지 생각하고 여는 것이 다릅니다.
전기선
천장 속은 전기선과 얽혀 있습니다. 누수를 두면 합선과 화재로 이어집니다. 세대 안이나 마감재 아래는 용접 불티도 걱정이라 불티가 없는 압착으로 합니다.
스프링클러 동관 핀홀에 다른 원인도 있나요?
공장 윤활유가 남긴 탄소막
있습니다. 국내 부식 학술지(부식과학기술, 2014)에 실린 국민대 연구진 조사는 아파트 스프링클러 누수 동관의 핀홀 원인을 관 안쪽의 얇은 탄소막으로 밝혔습니다. 탄소막은 공장에서 동관을 뽑을 때 쓴 윤활유가 다 닦이지 않고 남아 탄 것입니다.
좁은 구멍에 몰리는 부식
실측한 탄소막은 20~70μm로, 유럽 규격이 허용하는 탄소량을 두께로 바꾼 값(약 0.01μm)의 수천 배였습니다. 작은 구멍 하나를 넓은 탄소막이 둘러싸면 부식이 그 한 점에 몰려 빨리 깊어지고, 막이 끊기지 않고 이어져 있을수록 위험하다고 연구진은 적었습니다.
침전물 원인에 하나를 더합니다
같은 조사에서 용접 플럭스는 원인이 아니었습니다. 저희가 설명드려 온 원인은 관 안에 가라앉은 철가루·침전물과 동의 전위차이고, 탄소막은 여기에 더해지는 원인입니다. 조사 표본이 아파트 세 곳뿐이라 모든 동관 누수를 탄소막 탓으로 볼 수는 없습니다.
스프링클러 동관 누수는 한 번 나면 계속 늘어나나요?
처리 안 한 세대는 두 배 가까이
늘어날 수 있습니다. 부식과학기술(2020)에 실린 국내 연구에서 2009년 준공된 한 단지의 아무 처리도 하지 않은 612세대는 같은 기간 연간 누수가 두 배 가까이 늘었습니다. 연구진은 2009~2014년에 공급된 공동주택 상당수가 스프링클러에 동관을 써서 핀홀 누수가 이어지고 있다고 적었습니다.
다시 채운 물 위의 공기층
같은 연구는 샌 곳을 잘라 새 동관을 용접한 뒤 개폐밸브로 물을 다시 채우자 배관 위쪽에 압력을 받은 공기층이 다시 생긴 것을 관찰했습니다. 보수 뒤 물을 채우는 방식이 재발에 영향을 줄 수 있다는 뜻입니다.
시험밸브 쪽으로 공기를 뺍니다
그래서 저희는 보수를 마치고 물을 다시 채울 때 시험밸브 쪽으로 공기를 뺍니다. 누수가 늘어날 수 있어서, 한 곳을 잡았어도 같은 라인의 다른 가지관을 함께 봅니다.
배관 상태가 궁금하시면 사진을 보내 주십시오
새는 자리 가까이 한 장, 그 배관이 어디로 이어지는지 한 장, 관경을 알 수 있게 손이나 자를 대고 한 장. 세 장을 문자로 보내 주시면 방법과 금액을 회신드립니다. 어디까지 손대야 하는지에 따라 작업 난이도가 달라지고 가격도 그만큼 갈립니다. 그래서 사진 없이는 금액을 말씀드리지 않습니다.
