아파트 아연도금 소화전 배관 누수 수리 · 니플 용접 밸브 교체

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

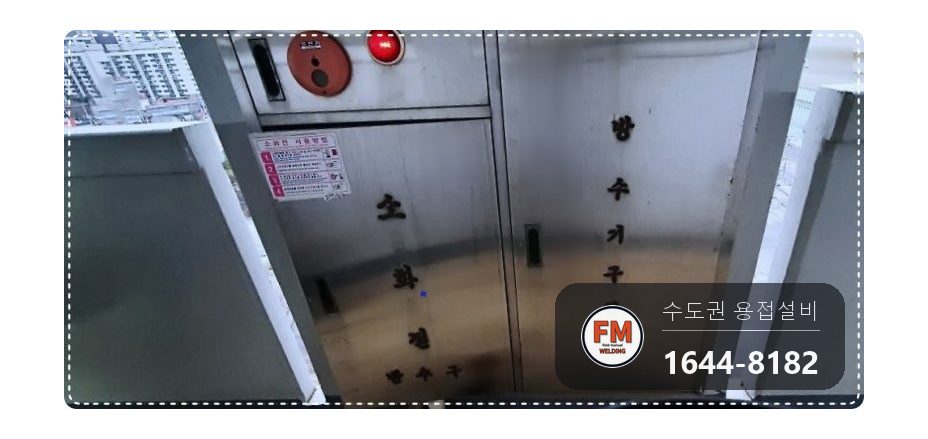

복도 소화전에서 흘러나온 물로 바닥이 젖어 주민분들이 지나다니기 불편한 상태였습니다.

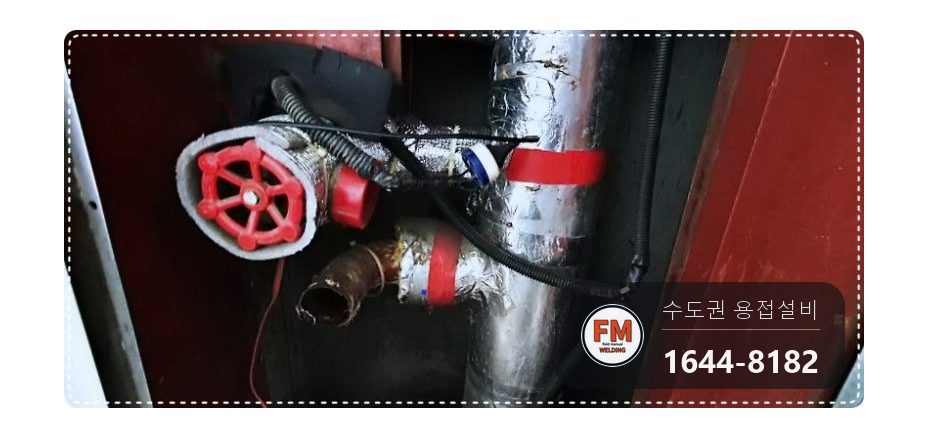

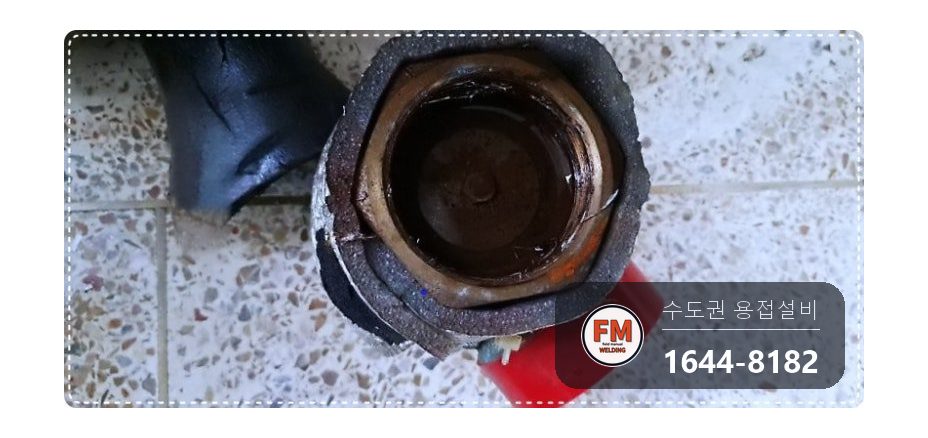

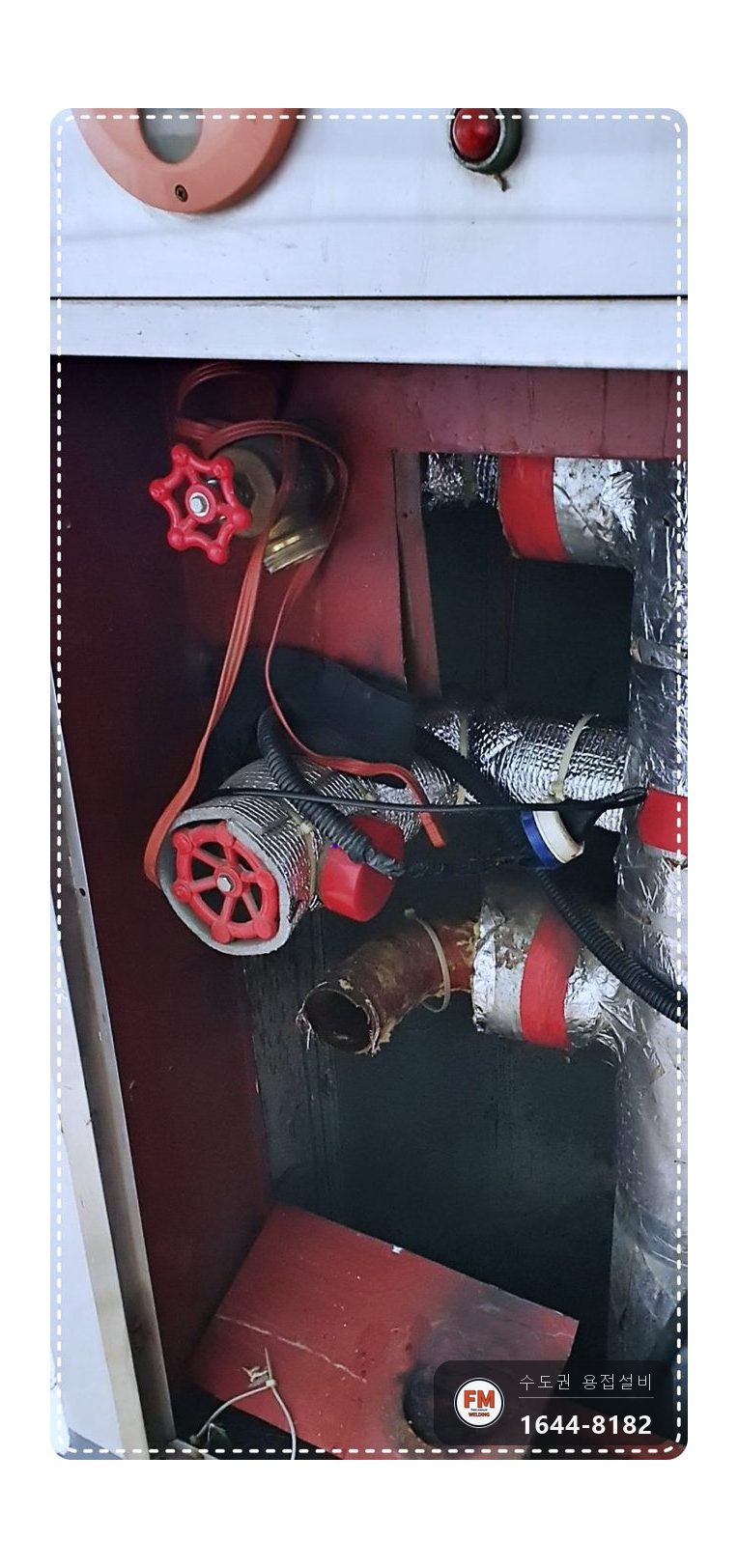

현장에 도착하니 소화전 배관에 달려 있어야 할 밸브가 바닥에 나뒹굴고 있었습니다. 압이 실린 채로 밸브가 빠지는 바람에 물이 한꺼번에 쏟아졌다는 설명을 들었습니다.

추가 피해를 줄이려고 소방 메인관 쪽 수압은 이미 잠가 두신 뒤였습니다. 소화전을 쓸 수 없는 상태여서 오래 방치할 수 없는 상황이었습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

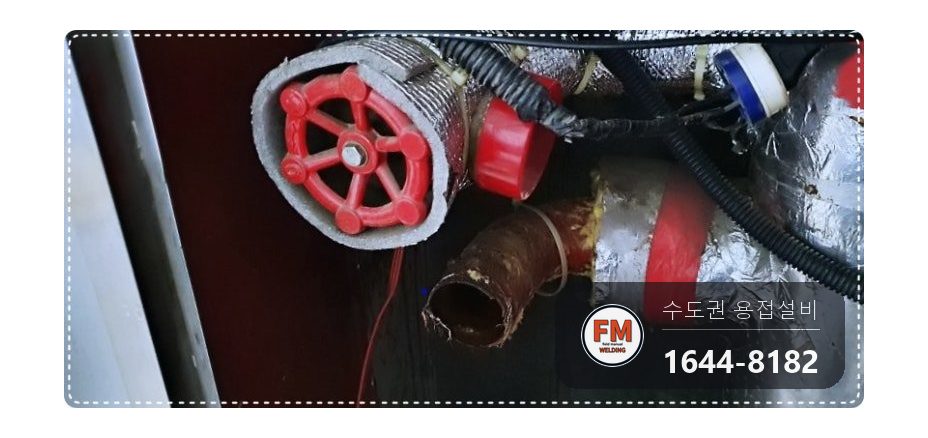

앵글밸브는 소화전 배관에 나사로 맞물려 조립됩니다. 부식으로 나사산이 약해지면 무게가 나가는 밸브를 버티지 못해 바닥으로 떨어집니다.

배관 속을 들여다보니 긴 시간 조금씩 물이 새어 온 흔적이 있었는데요. 밖으로 드러난 피해가 없다 보니 아무도 모른 채 시간이 흐른 경우였습니다.

철과 황동이 붙어 있을 때 생기는 전위부식입니다. 활성전위 쪽인 철이 귀전위 쪽인 황동에 전위를 내주며 먼저 부식됩니다. 밸브보다 배관 쪽 나사산이 먼저 무너지는 까닭입니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

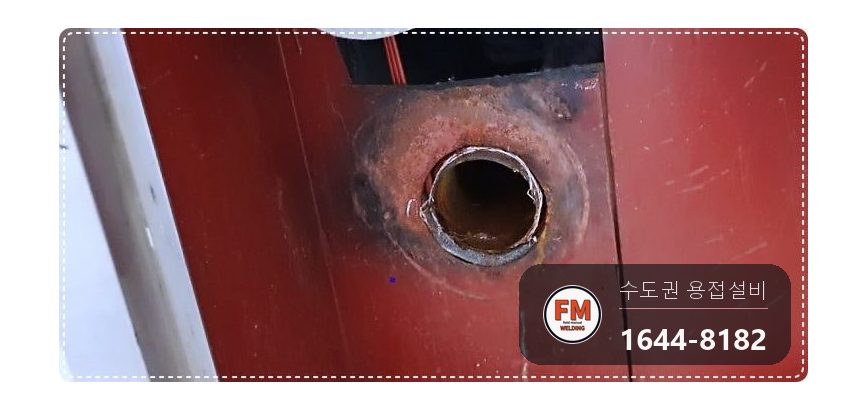

1. 소화전 안쪽에서 가림 역할을 하던 철판이 작업을 방해해 그라인더로 일부를 떼어냈습니다.
2. 소방 설비 본관 쪽으로 향하는 배관은 부식이 진행되지 않아 부분 교체만 하기로 정했습니다.

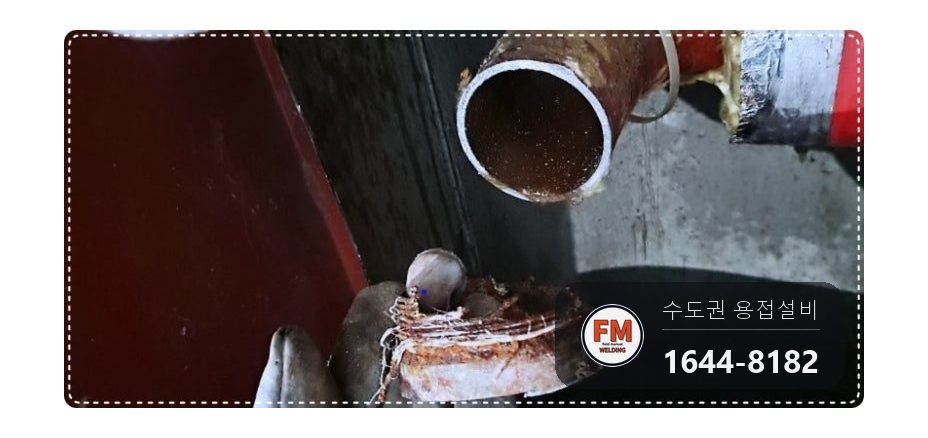

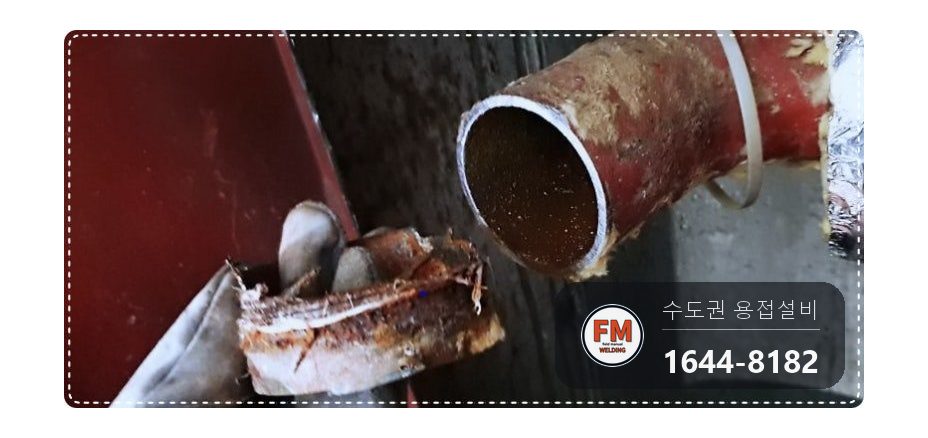

3. 눈에 띄지 않는 가는 크랙이 남아 있을 수 있어 부식 흔적이 없는 구간까지 넉넉히 잡고 배관을 끊었습니다.
4. 잘린 면의 안쪽과 바깥쪽을 갈아서 녹과 찌꺼기를 걷어냈습니다.

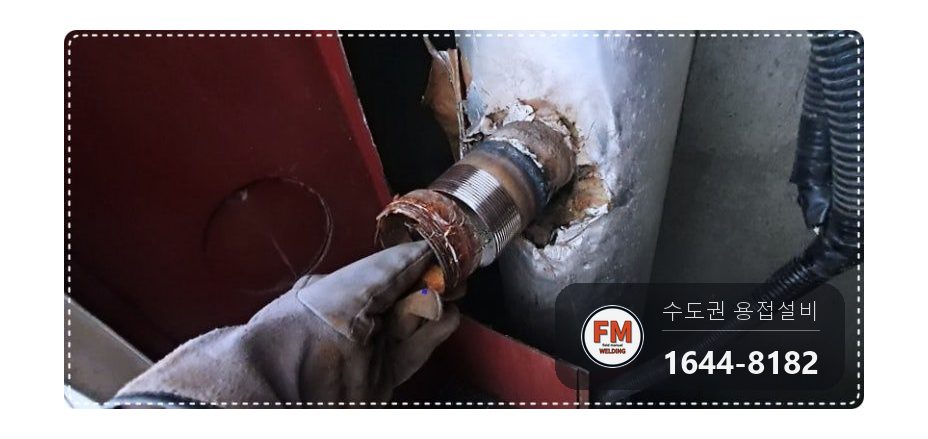

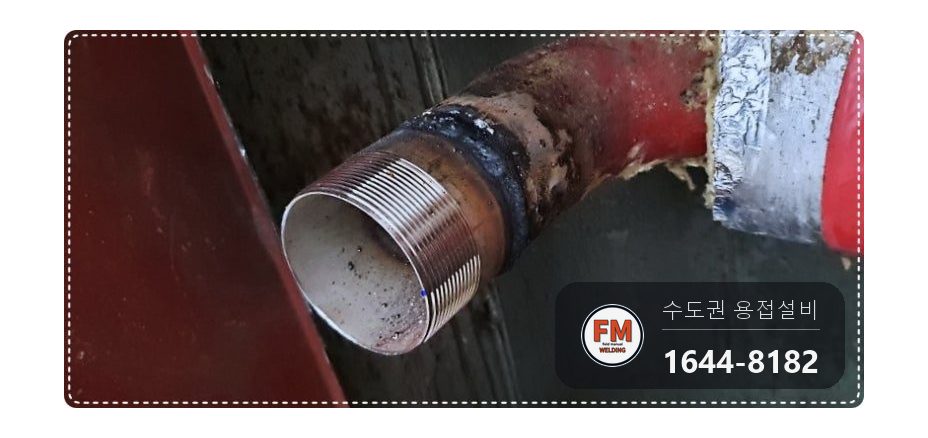

5. 미리 챙겨 간 니플을 아크로 둘레 전체에 걸쳐 붙였습니다.
6. 똑같이 손상이 진행 중이던 밸브도 새것으로 바꿨습니다.

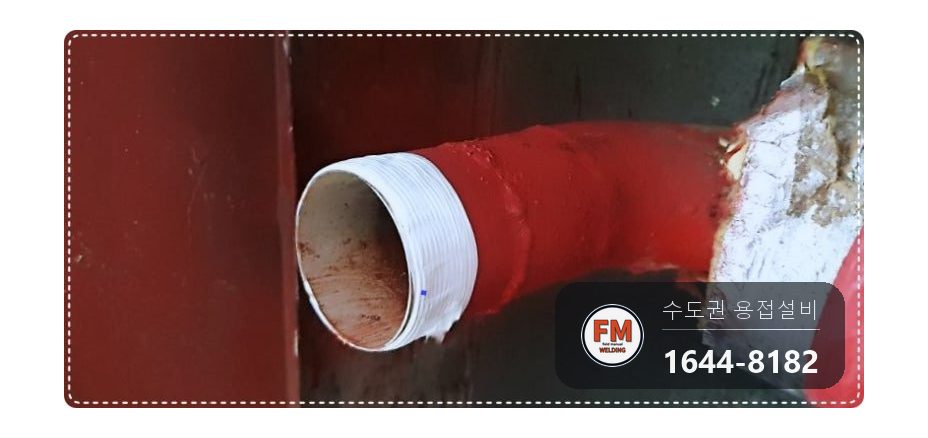

7. 용접을 마친 부위에는 광명단을 발랐습니다.

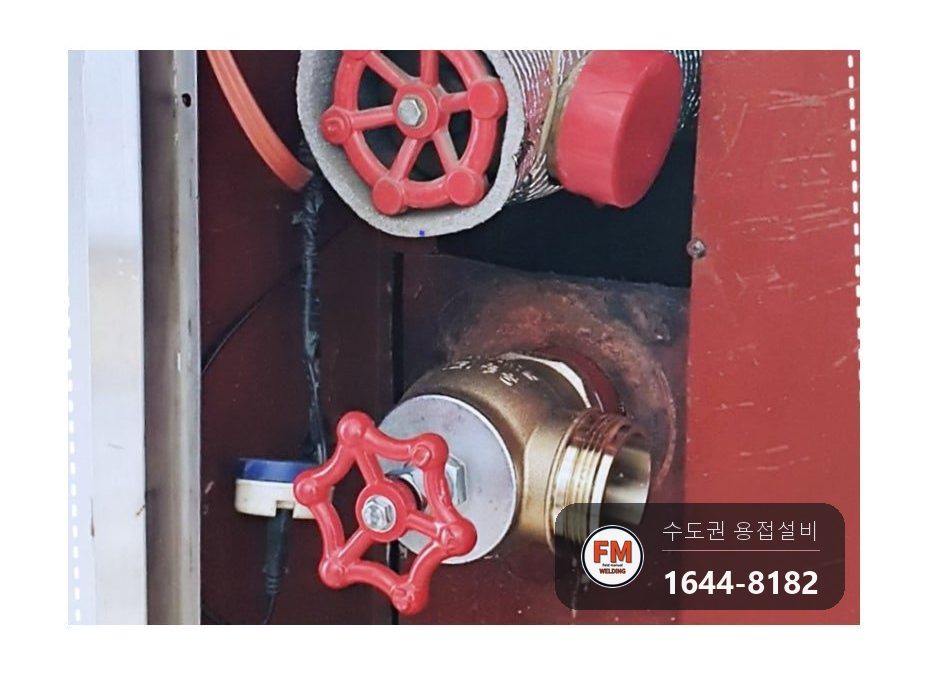

8. 앵글밸브를 끼워 조립한 다음 밸브를 개방해 배관에 압을 실었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

붙이는 방식은 아크입니다. 아연도금관은 아연이 남은 채 용접하면 아연이 튀면서 결함이 쉽게 생기는데요. 아연을 갈아 내면 알곤도 되지만, 이번에는 아연을 태워 없애며 접합하는 아크로 붙였습니다.

니플과 앵글밸브 두 가지를 새것으로 교체했습니다. 전위차 때문에 부식된 자리는 나사산을 새로 확보하는 니플 교체로 해결합니다.

마무리 도료는 광명단입니다. 용접 열을 받은 부위는 산화피막이 깨져 녹에 약해집니다. 도료로 덮어 두어야 똑같은 부식이 반복되지 않습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

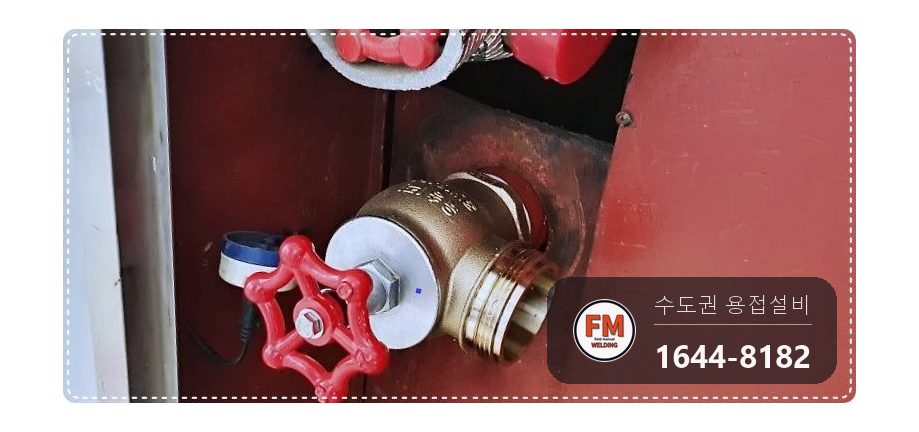

앵글밸브까지 조립을 끝내고 밸브를 열어 수압테스트를 진행했습니다. 새는 곳이 없다는 확인이 나와야 작업을 마칩니다.

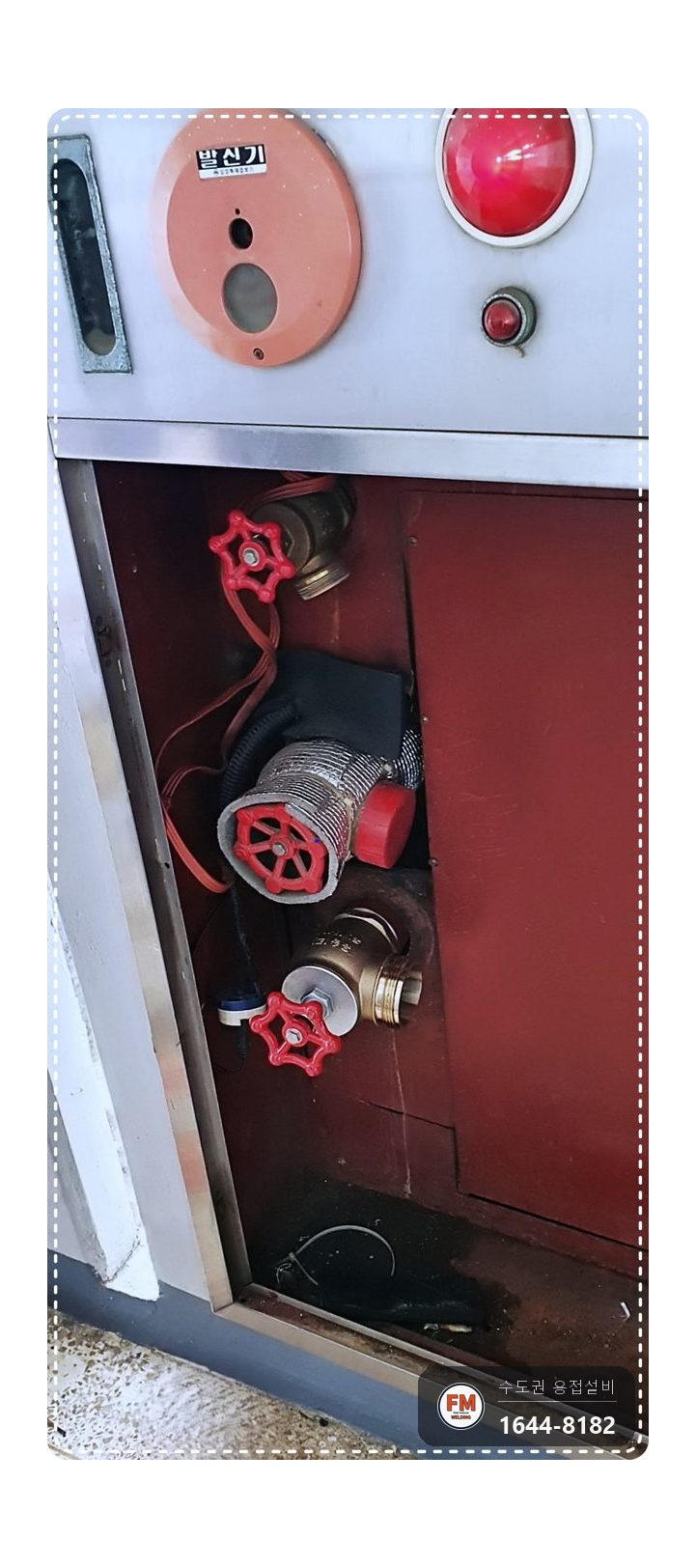

물이 맺히는 곳은 하나도 없었습니다. 관리소 직원분과 함께 소방 설비가 정상적으로 쓰일 수 있는 상태인지 살펴본 뒤 철수했습니다.
