아파트 천장 동 스프링클러 배관 누수 보수 · 구간 교체

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

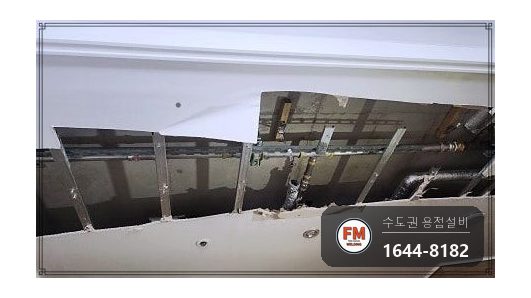

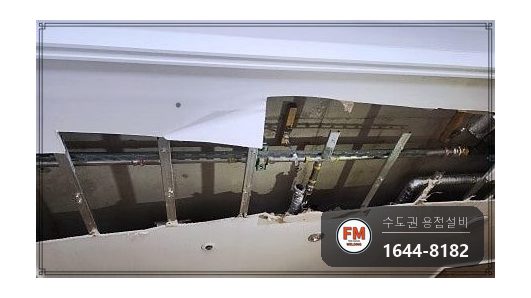

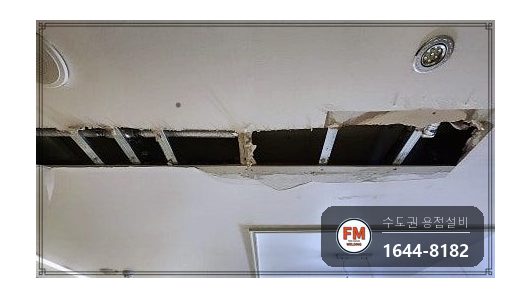

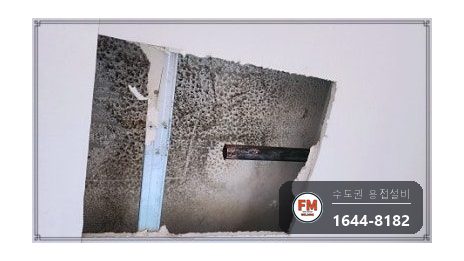

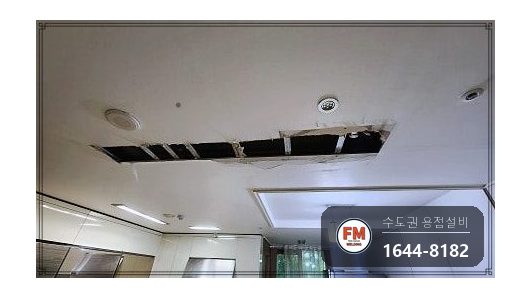

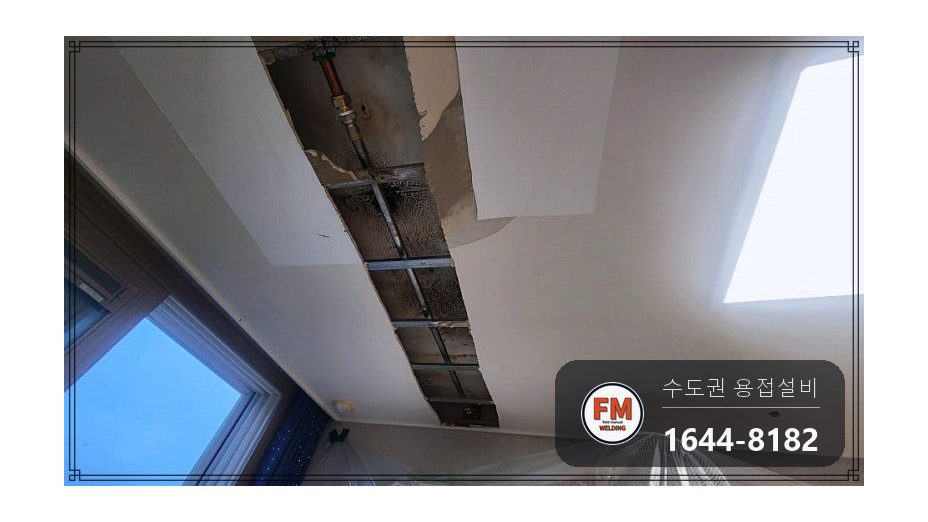

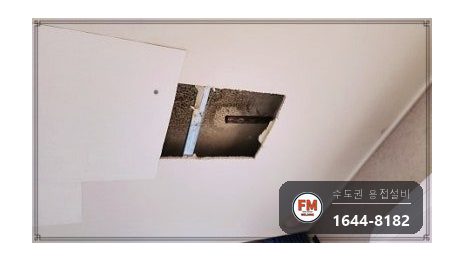

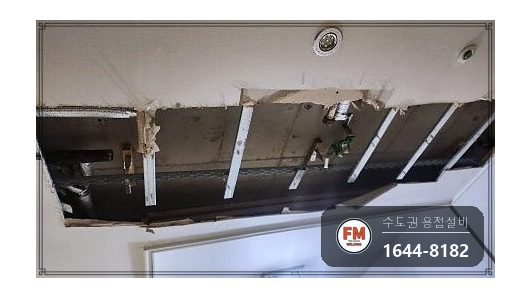

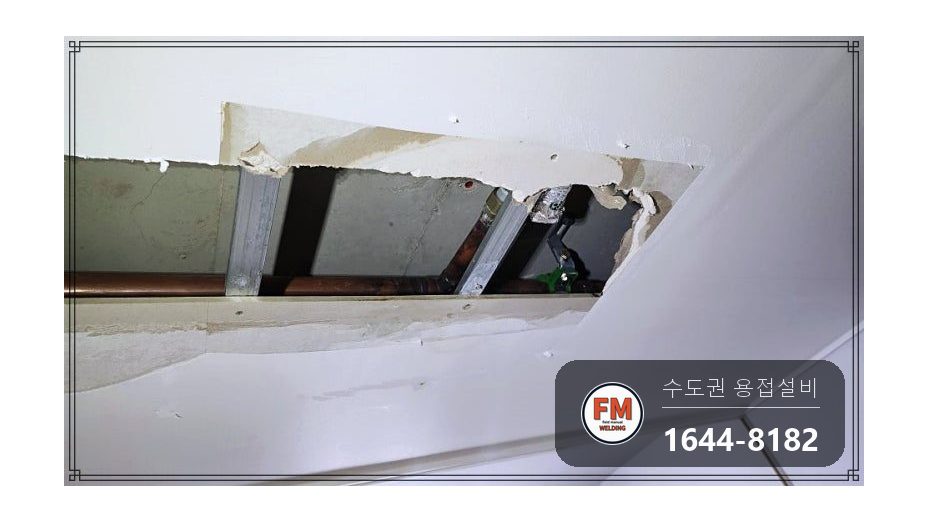

천장 벽지가 물에 젖은 것을 보시고 점검과 수리를 맡기셨습니다. 관리사무소 측이 먼저 천장을 열어 스프링클러 누수를 확인해 두셨는데요.

누수는 소방용 스프링클러 계통의 동배관 구간에서 나고 있었습니다.

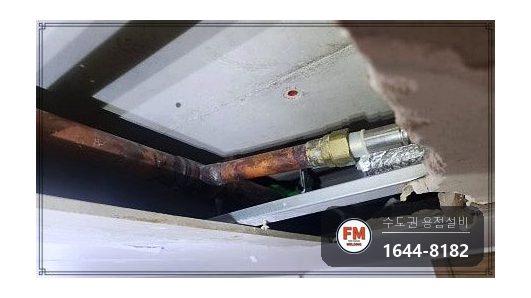

직접 보니 부식까지 겹쳐 관 겉면이 손상되고 녹이 올라와 있었습니다.

겉면 부식이 심하면 안쪽 손상도 크다고 판단합니다. 새는 구간을 잘라 내 원인을 먼저 살폈습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

시공에 쓰인 동관은 두께가 얇은 편인 규격이었습니다.

스프링클러처럼 소방용으로 쓰는 배관은 늘 물이 차 있어 공식이 생기기 쉽습니다. 동관 가운데 규격에 맞는 L타입이 들어가야 하는 곳입니다.

그런데 현장에 설치돼 있던 관은 벽이 얇은 M타입이었습니다. 처음 공사 때 규격이 맞지 않는 관을 쓴 것이 누수로 이어졌습니다.

관 벽이 얇으면 부식 속도가 같아도 구멍이 뚫리기까지 걸리는 기간이 훨씬 줄어듭니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 새는 자리와 배관 재질을 사진으로 먼저 받아 본 뒤, 필요한 자재와 장비를 챙겨 이튿날 오전에 찾아갔습니다.

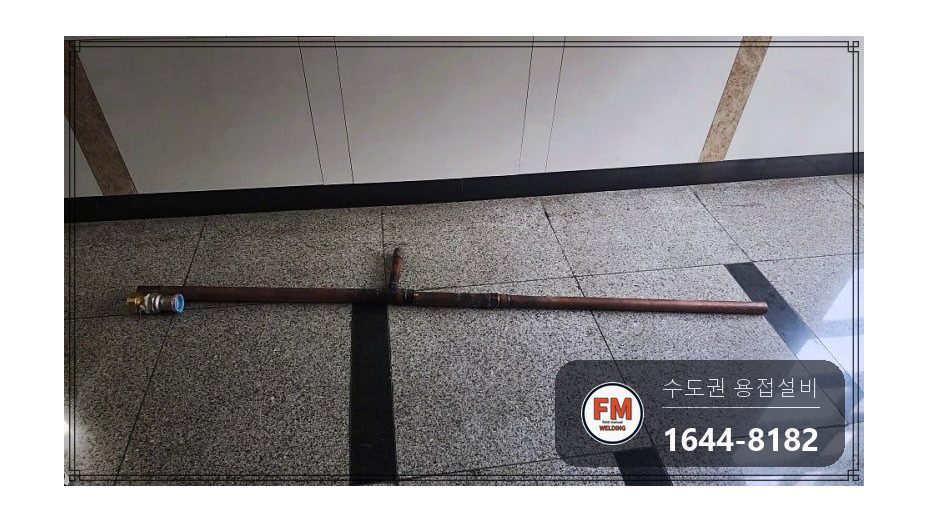

2. 새는 구간을 잘라 내 관 두께와 속 상태를 살피고 원인을 짚어 냈습니다.
3. 부분 교체에 쓸 압착 공구와 관, 부속을 마련했습니다.

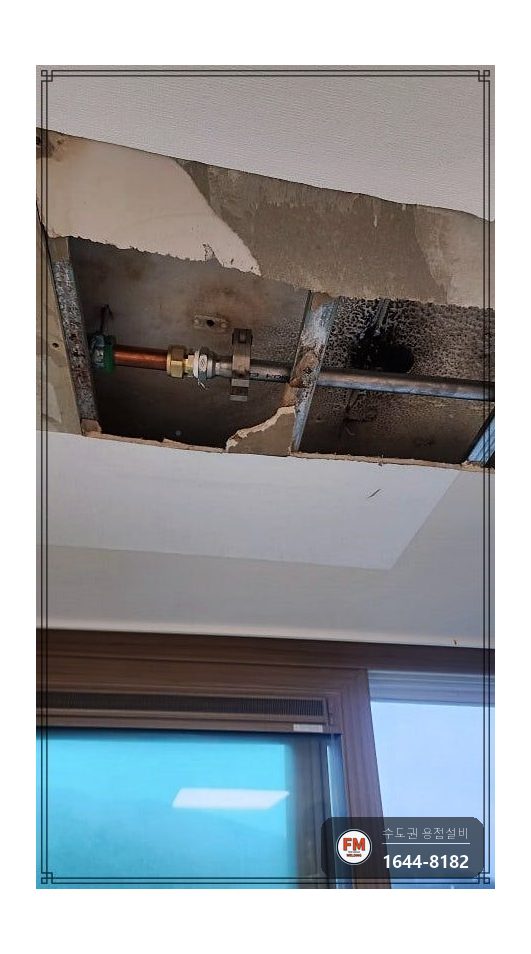

4. 실내 천장이어서 용접 불꽃과 가스가 생기지 않는 방법이 필요했습니다. 스프링클러 라인은 압착으로 이었습니다.

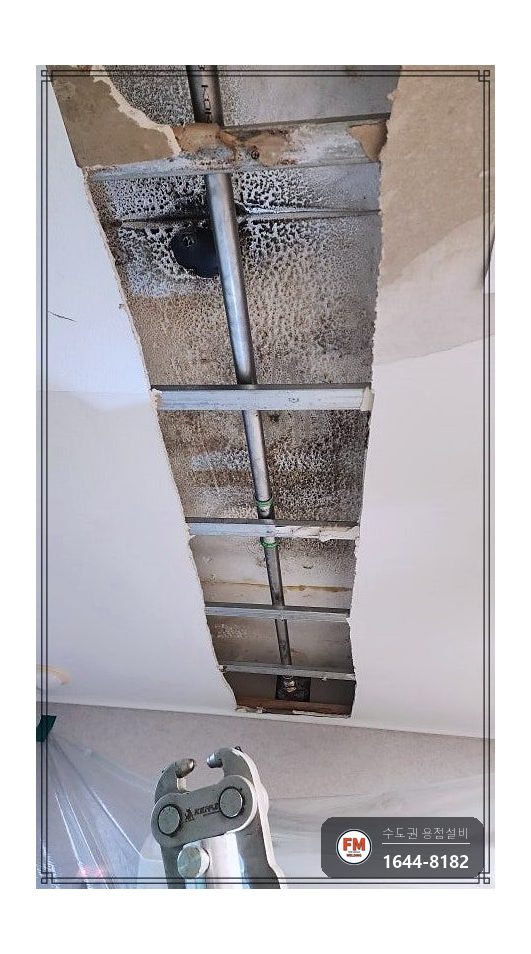

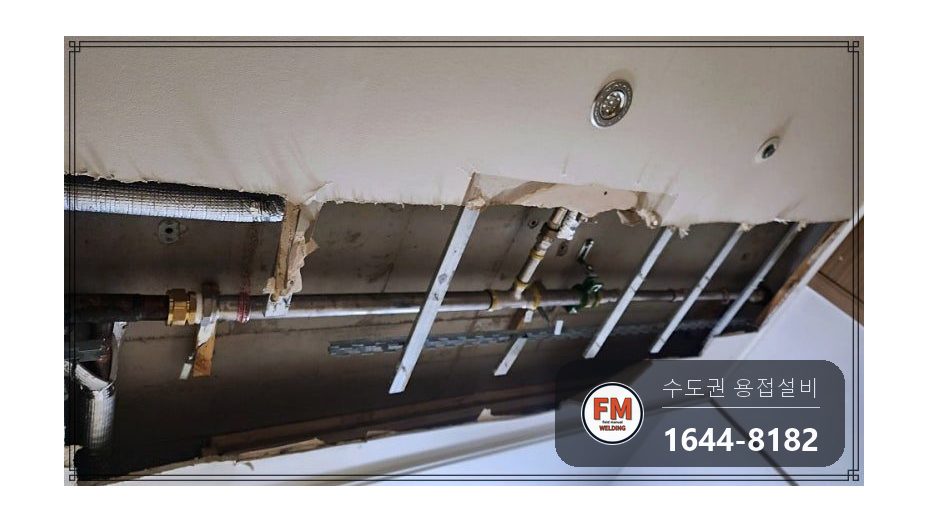

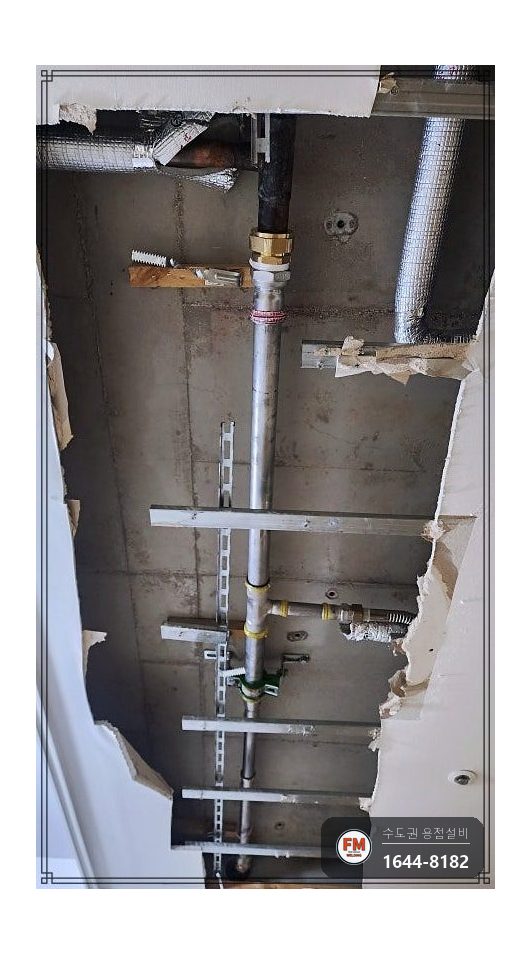

5. 교체 구간에는 동관보다 오래 버티는 스테인리스관을 넣었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

새로 넣은 관은 스테인리스입니다. 얇은 M타입이 문제였기 때문에 관 재질부터 바꾸는 것이 근본적인 해결책입니다.

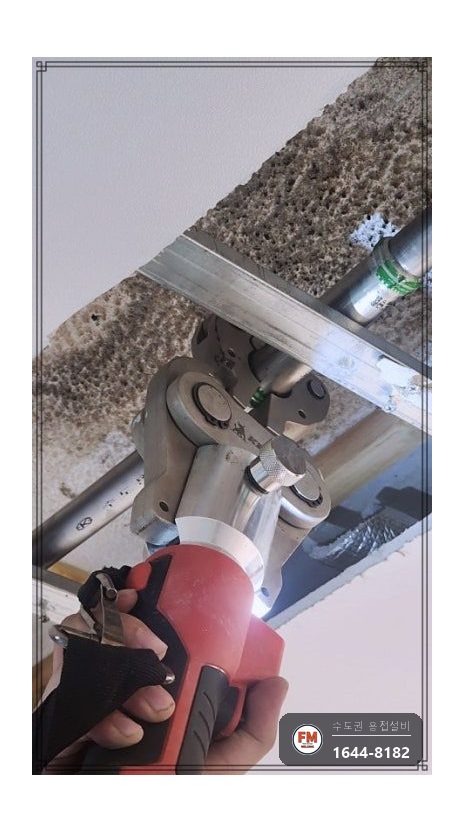

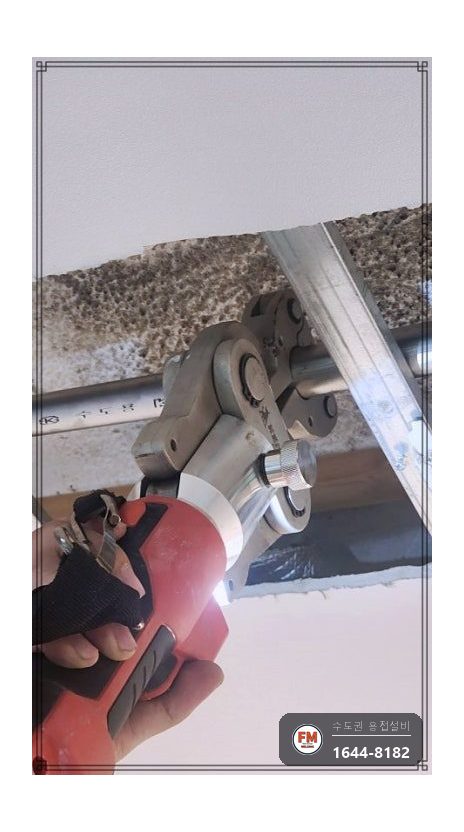

압착은 부속을 끼운 배관을 압착 공구로 눌러 잇는 공법입니다. 시공 속도가 빠르고 지진과 오랜 사용에도 강해서 새 건물 공사에서도 흔히 쓰입니다.

성능 좋은 장비로 누를 자리를 정확히 맞추면 용접과 견줘도 모자라지 않은 결과를 얻습니다.

SR 압착은 누르는 위치가 어긋나면 관이 우그러지거나 휘어서 자재를 새로 갈아야 합니다. 에프엠웰딩이 첫 압착을 정확하게 무는 데 공을 들이는 까닭입니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

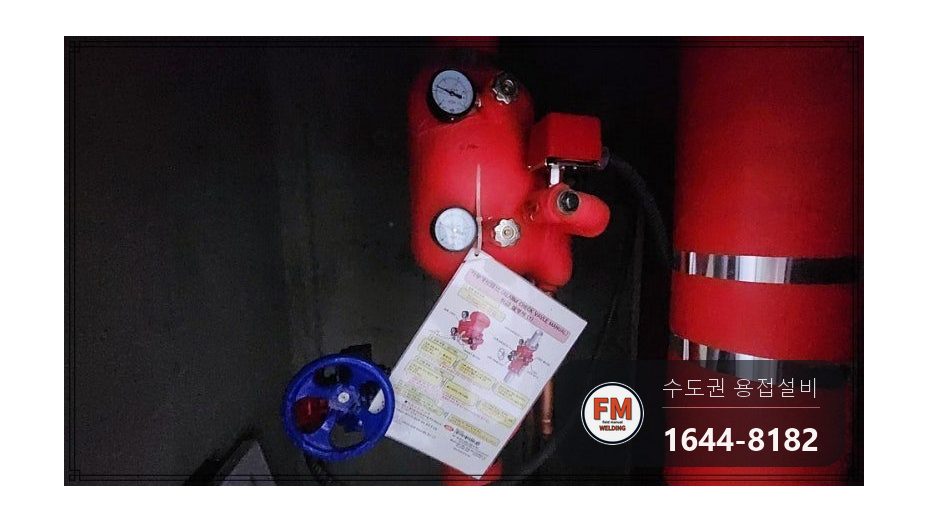

배관을 모두 이은 다음 압을 올려 작업한 자리에서 물이 비치는지 살폈습니다. 새는 곳이 하나도 없어야 작업을 끝냅니다.

한동안 두고 봤는데 더 이상 물이 스미는 곳은 없었습니다.

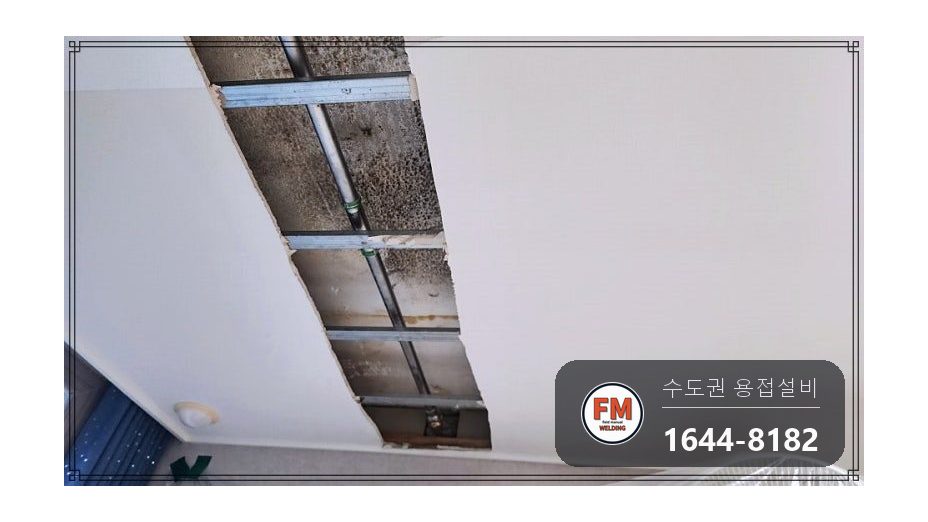

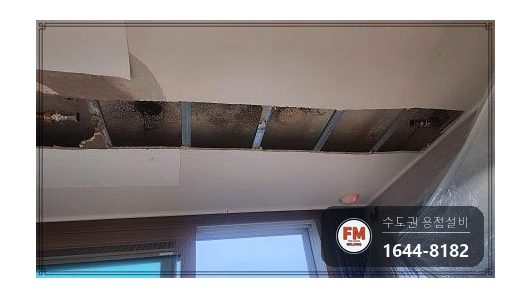

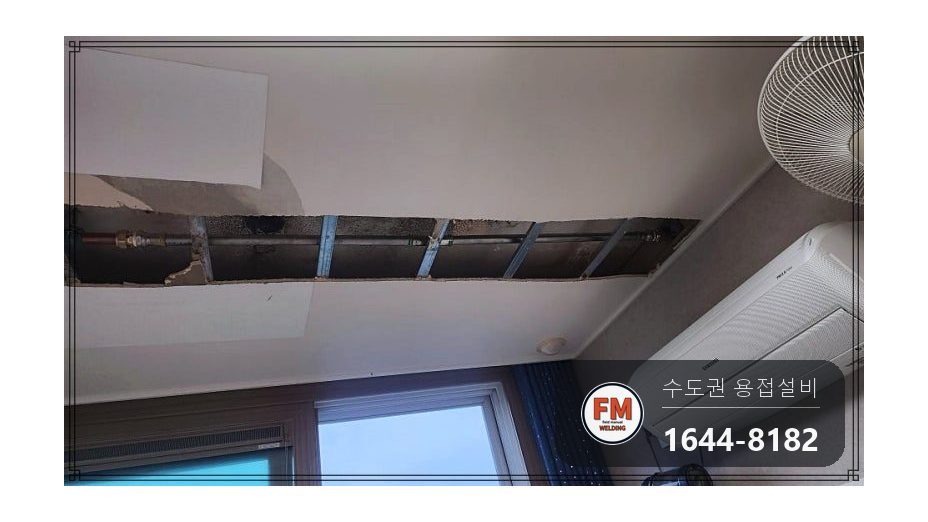

세대 천장으로 번지던 누수가 멈춘 것을 확인한 뒤 부분 교체 작업을 마쳤습니다.
