상가 천장 스프링클러 배관 누수 수리 · 니플 교체

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

상가 단지 사무실 천장에서 물이 새어 관리팀이 천장 속을 확인했더니 스프링클러가 새고 있어 수리를 맡기셨습니다.

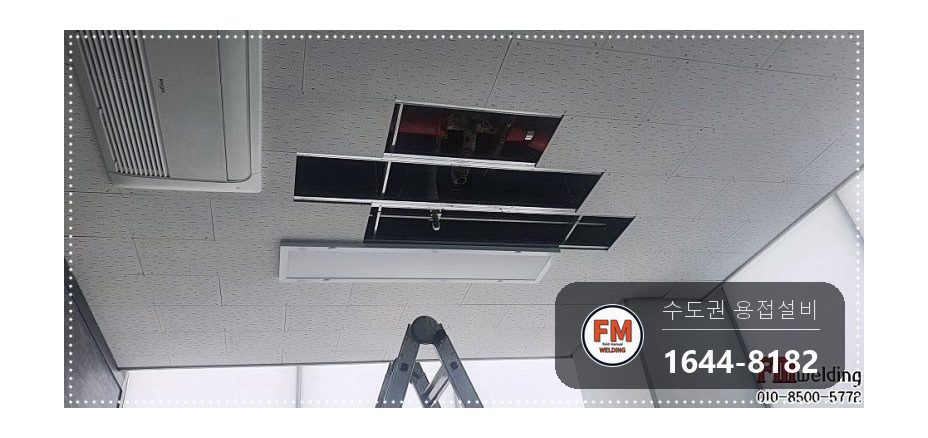

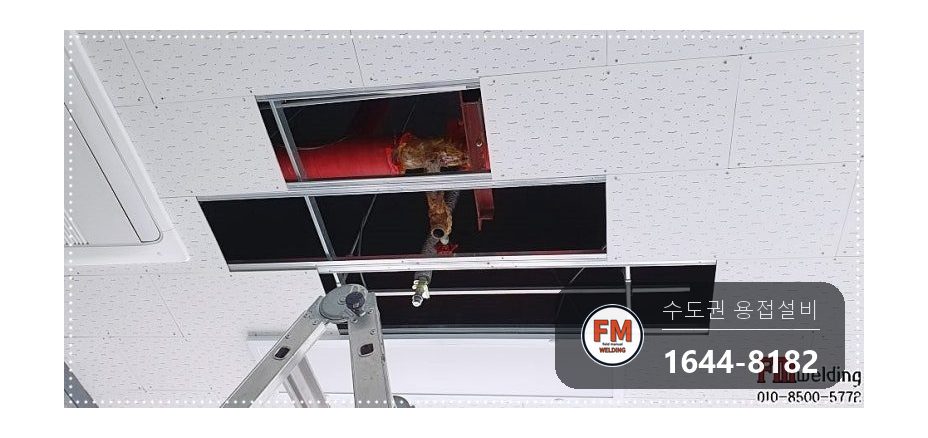

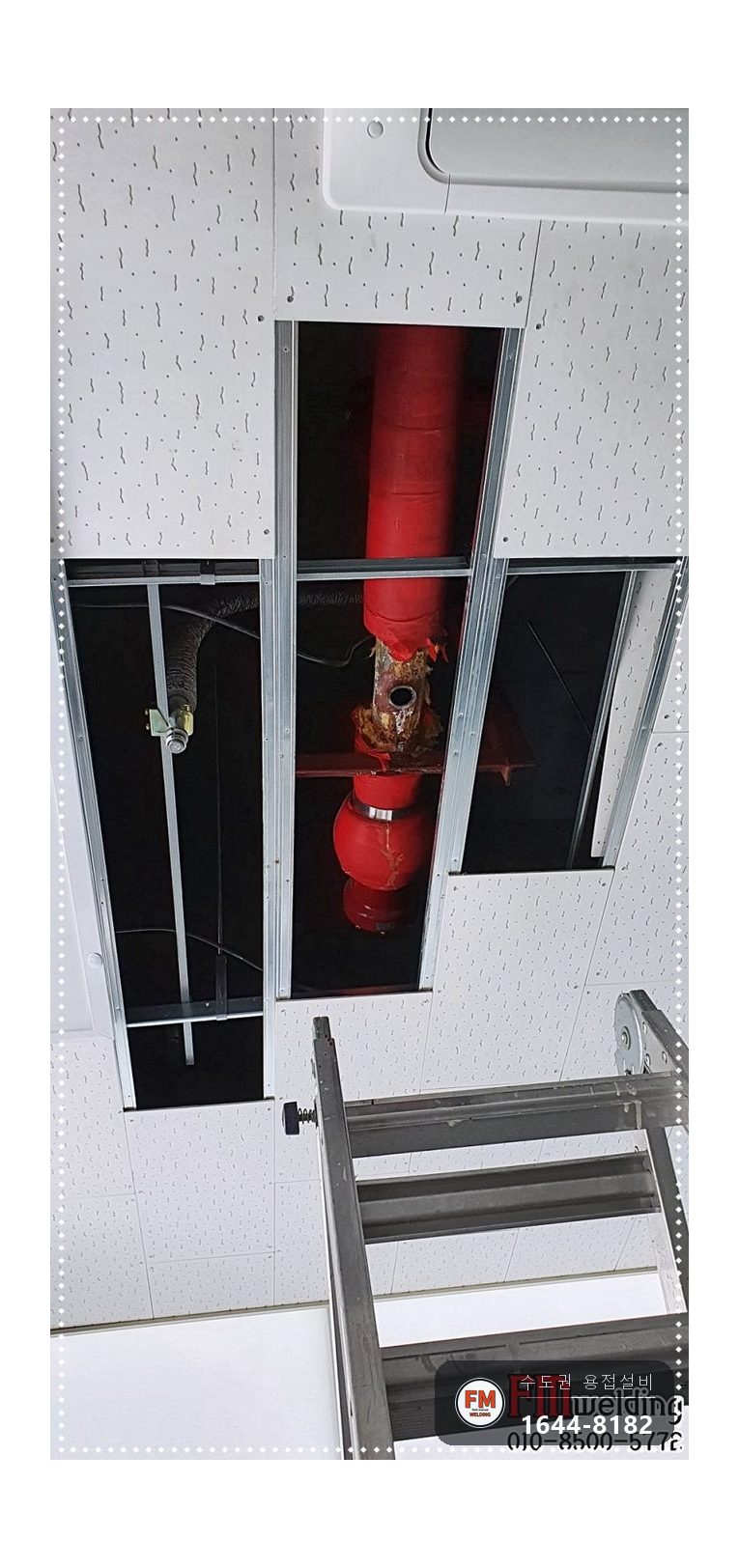

가 보니 관리팀이 천장 텍스를 미리 떼어 두고 사다리까지 준비해 두셨습니다. 사무실에서 일하시는 분들께 방해가 되지 않게 장비를 다 싣고 가서 곧장 작업에 들어갔습니다.

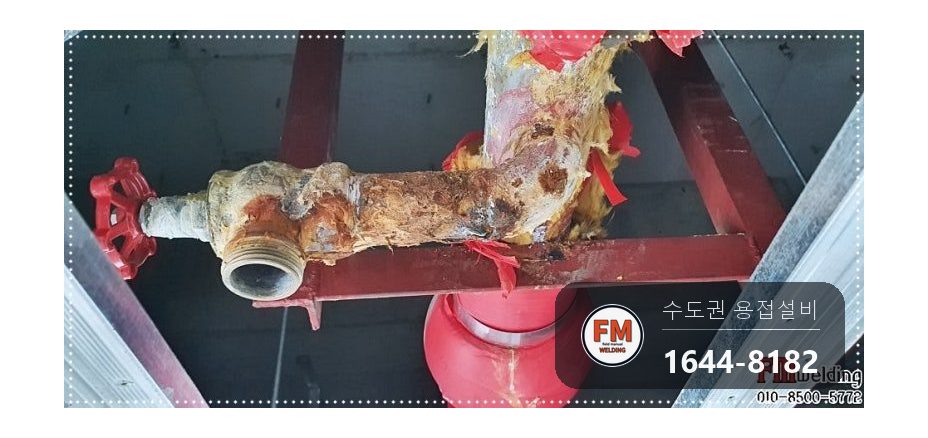

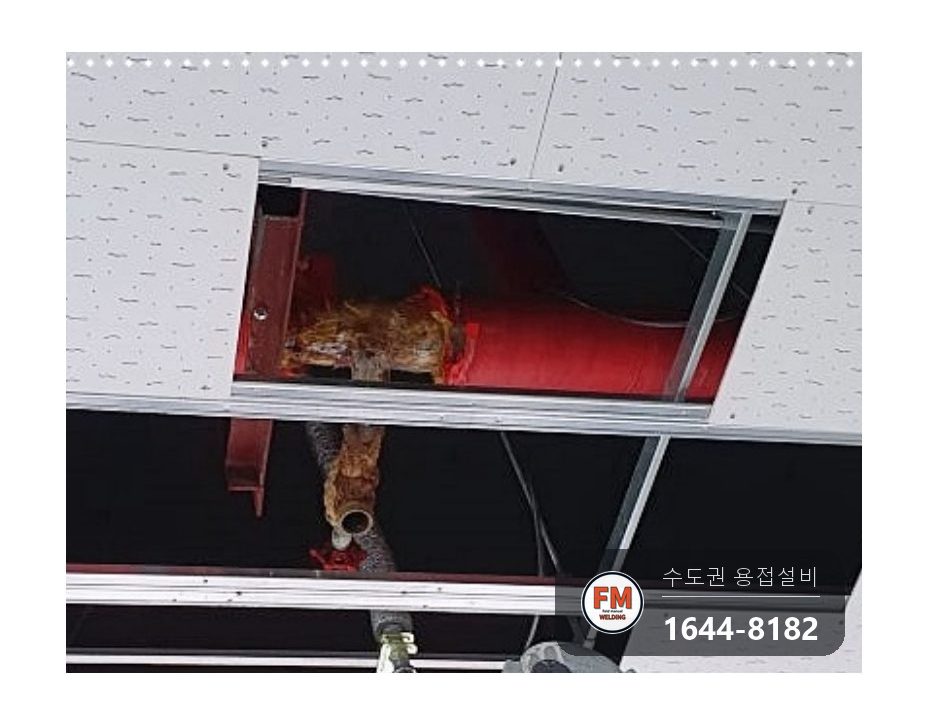

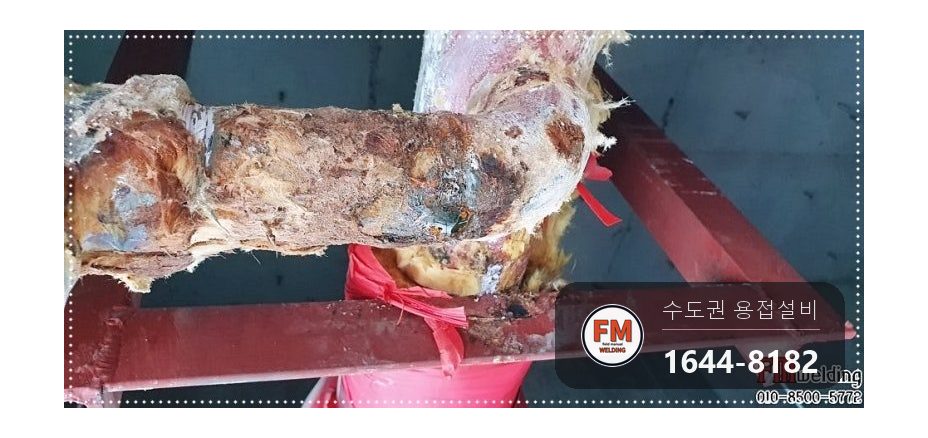

소방 스프링클러 관은 보온재와 엉겨 붙은 채로 부식이 꽤 깊이 진행돼 있었습니다.

결함 자리를 살펴보니 용접 불량 때문이었습니다. 용접부에 기공을 비롯한 결함이 여럿 있었고, 핀홀처럼 아주 작게 뚫린 구멍으로 물이 새고 있었습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

스프링클러 관에서는 침전물 때문에 생기는 공식 부식이 흔합니다. 하지만 이 현장은 용접부 결함이 원인이었습니다.

기공이나 핀홀은 겉에서는 잘 보이지 않습니다. 둘레로 부식이 퍼진 뒤에야 물이 비치기 시작합니다.

부식이 진행된 관은 속도 온전하지 않습니다. 새는 곳을 용접으로 메우지 않고 해당 구간을 바꾸기로 했습니다.

메인관까지는 부식이 번지지 않았습니다. 앵글밸브에 이어진 니플과 관 일부만 바꾸면 해결되는 상태였습니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 미리 받은 사진을 보고 교체할 가능성을 고려해 자재를 챙겨 갔습니다.

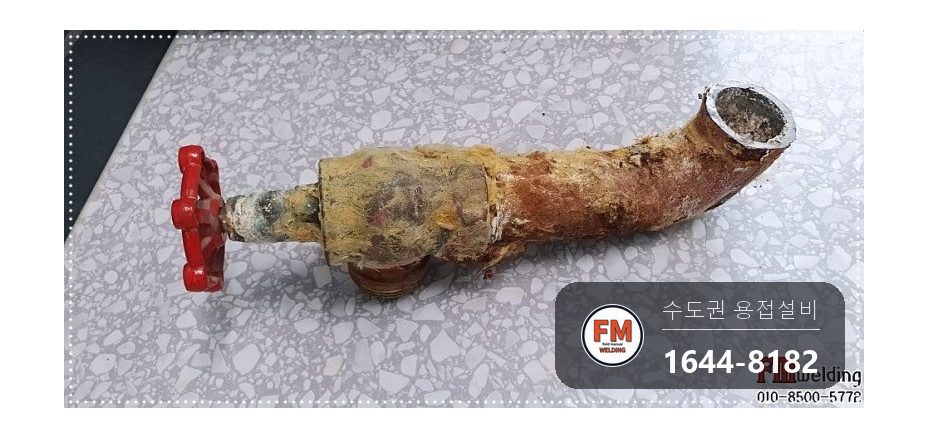

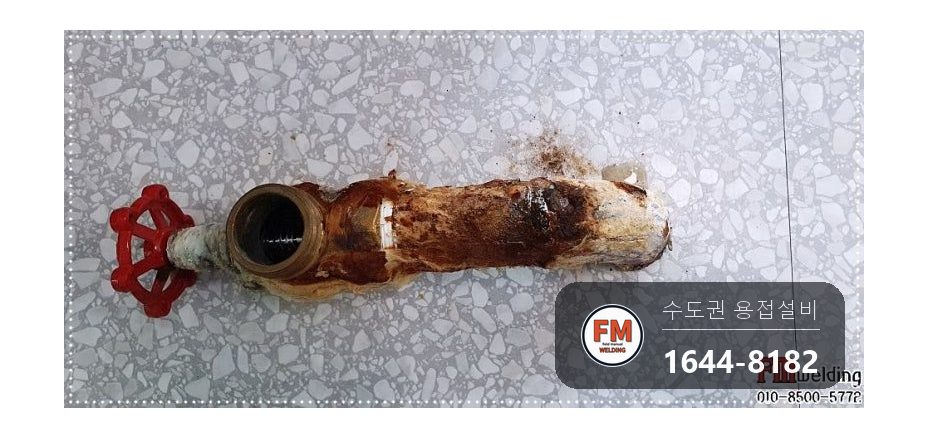

2. 부식 때문에 더 쓸 수 없게 된 스프링클러 관을 잘라 냈습니다.
3. 메인관 쪽 절단 자리에는 겉면 부식과 이물이 남아 있어, 그대로 용접하면 결함이 생깁니다. 겉을 사상하고 연마해 이물을 없앴습니다.
4. 니플은 둘레 전체를 용접해 붙였습니다.
5. 니플 나사 둘레에는 면사와 테프론을 감고 록타이트까지 발라 작은 틈으로도 물이 새지 않게 했습니다.

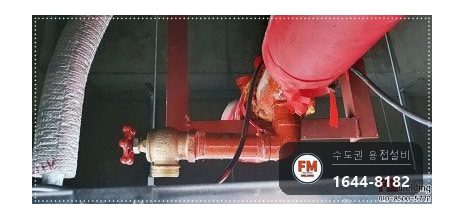

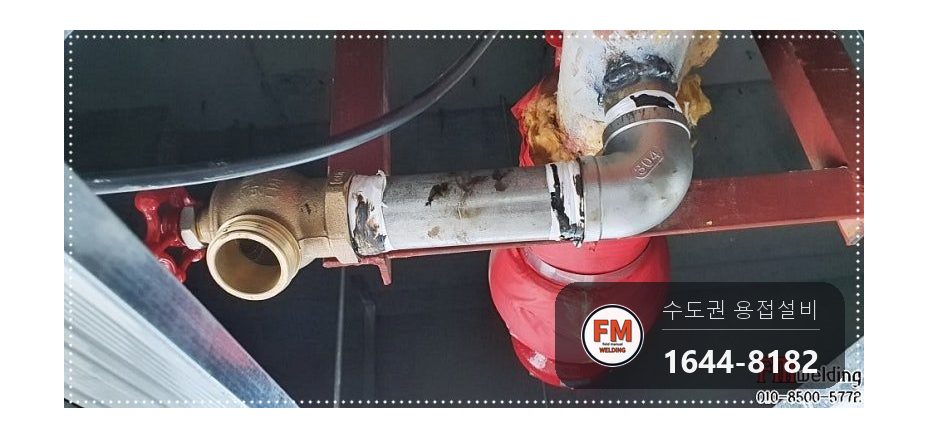

6. 엘보 부속을 끼우고 앵글밸브를 맞춰 조립했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

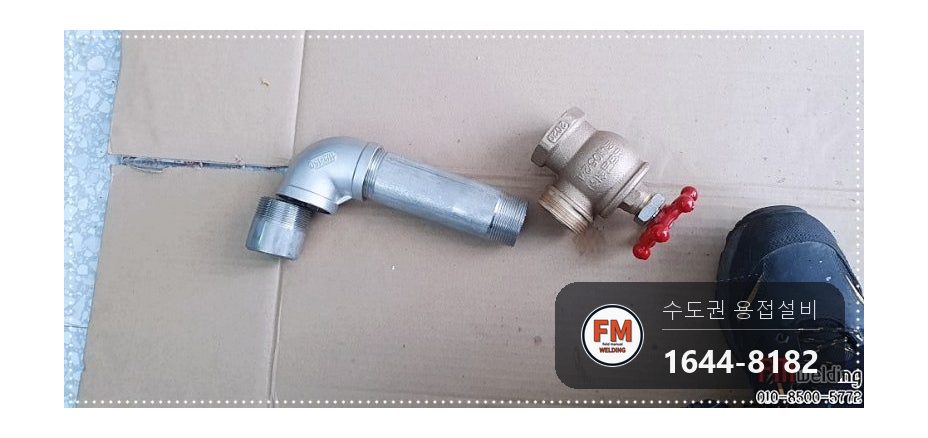

새로 들어간 부품은 앵글밸브에 이어지는 니플과 해당 구간의 관입니다. 메인관이 멀쩡해서 교체 범위를 줄일 수 있었습니다.

나사부 마감에는 면사, 테프론, 록타이트를 같이 씁니다. 한 가지만 쓰면 아주 작은 틈이 남는 곳입니다.

겉면에는 광명단을 칠해 부식을 막았습니다. 아연도금 계열 관의 겉면을 보호할 때 쓰는 재료입니다.

에프엠웰딩은 교체 범위를 키우기 전에 메인관 상태부터 살핍니다. 살려 쓸 수 있는 구간을 남겨야 비용이 줄어듭니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

조립을 끝내고 수압을 걸어 새는 곳이 있는지 봤습니다. 배관 보수는 새는 곳이 하나도 없어야 전부 끝납니다.

확인 결과 물이 새는 곳은 없었습니다.

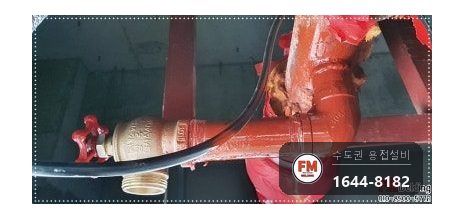

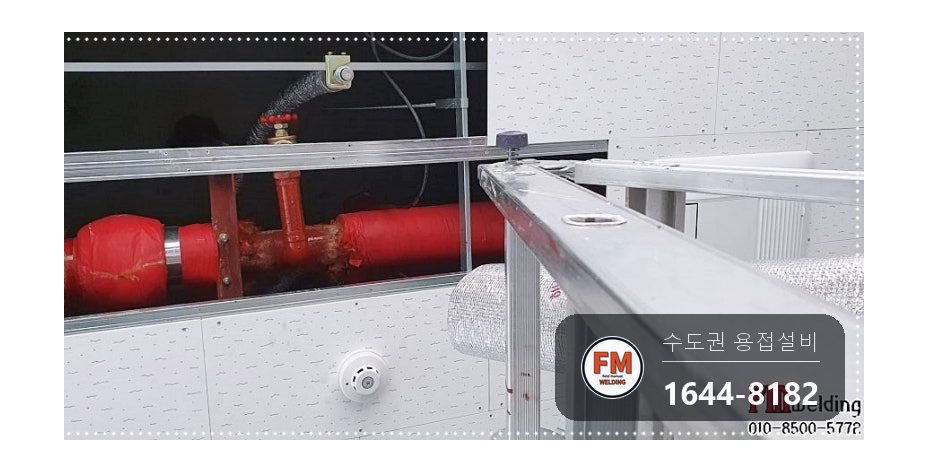

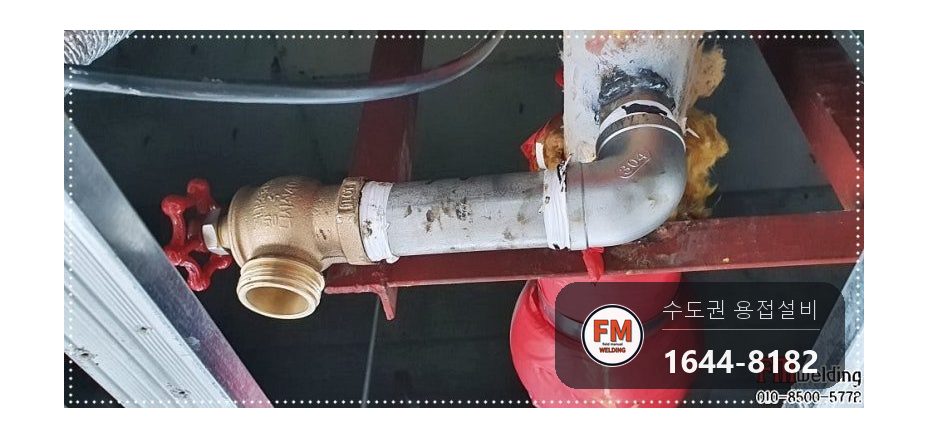

겉면에 광명단을 칠해 부식을 막고 수리를 마쳤습니다.
