기계실 부스터펌프 급수 동파이프 누수 보수 · T부속 교체 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

동배관 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

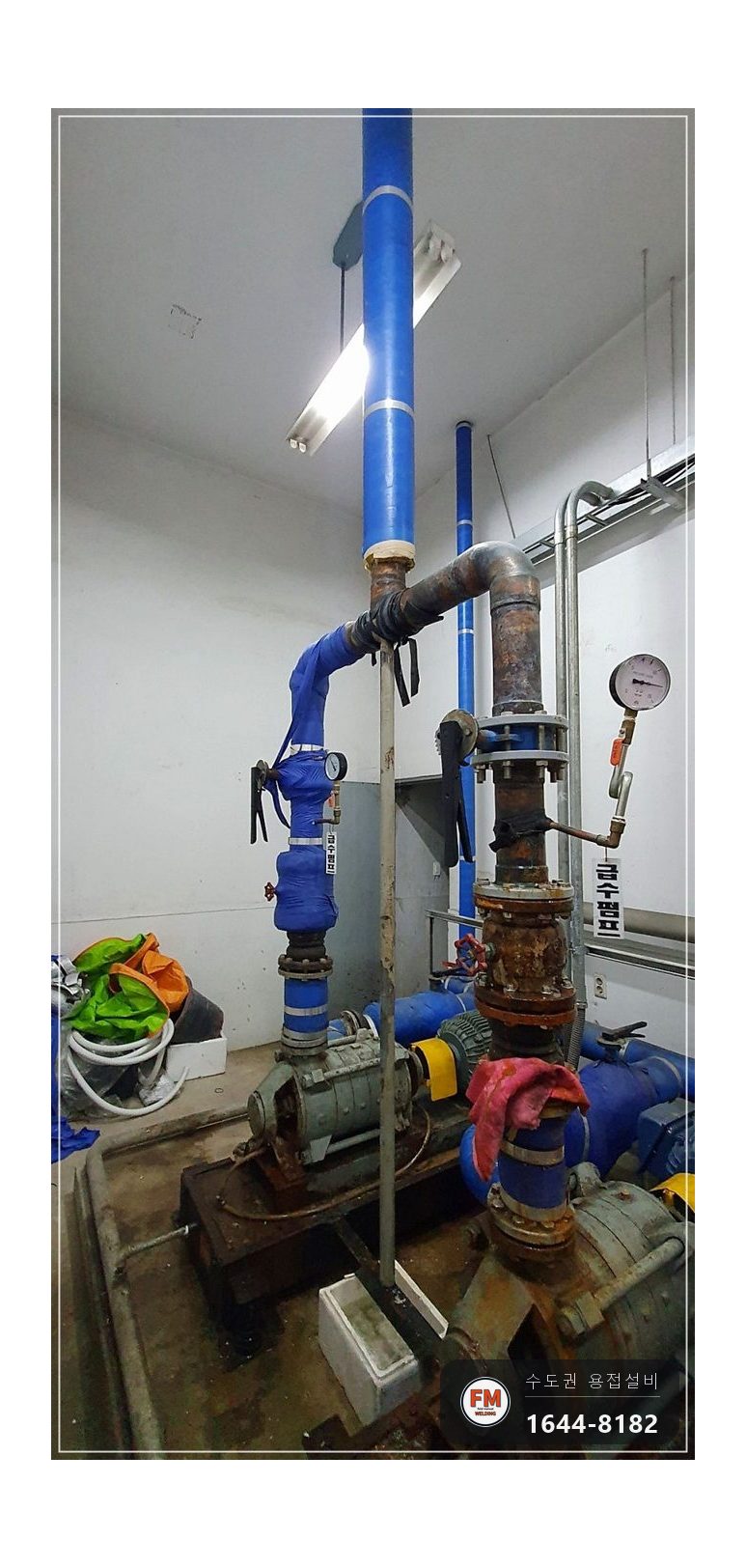

지하 기계실의 급수 동파이프에서 물이 샌다는 의뢰가 들어왔습니다.

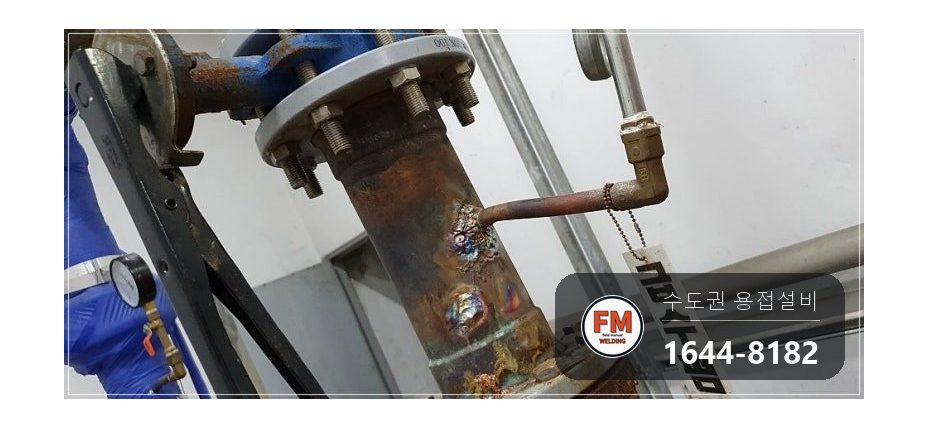

부스터 펌프를 지난 자리 뒤편 동파이프와 압력계 근처에서 물이 흘러나오고 있었습니다.

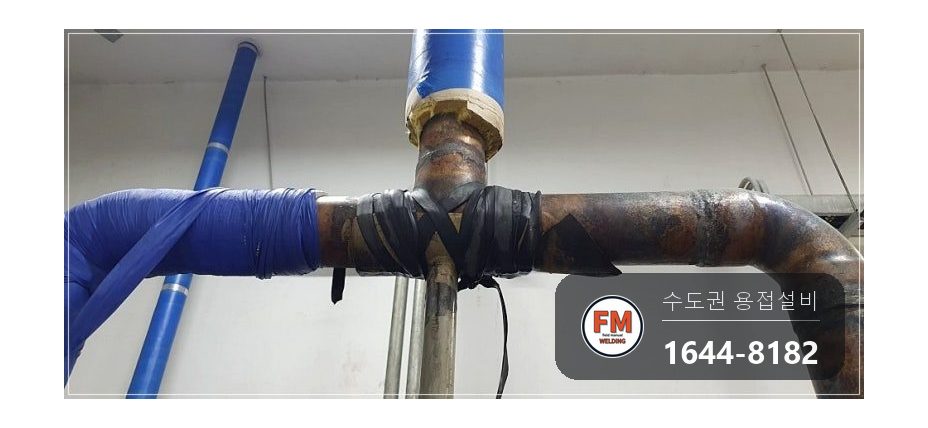

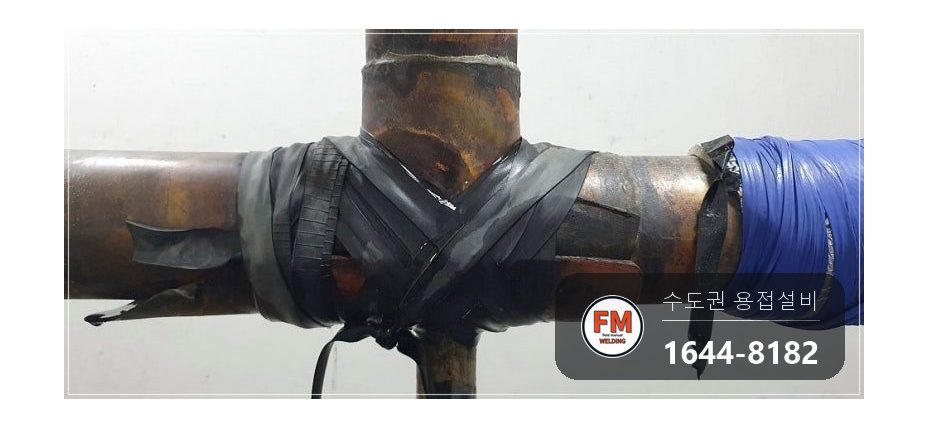

급한 대로 고무밴드를 감아 놓으신 상태였습니다.

동배관 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

동파이프는 스테인리스나 철에 비해 녹스는 속도는 느리지만 무른 성질이 있어, 압력을 많이 받는 자리에서 갈라짐이 잘 생깁니다.

배관이 휘어 있는 모습으로 보아 외부 충격을 받은 것으로 판단했습니다. 무르고 얇은 동파이프는 살짝 부딪혀도 손상을 입습니다.

이전에도 손을 봤는데 같은 문제가 반복됐다고 하셨습니다. 동파이프 보수는 용접봉 품질에 따라 결과가 갈리는데, 저렴한 용가재를 쓰면 오래지 않아 다시 물이 샙니다.

동배관 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 고무밴드 같은 임시방편은 오래가지 않기에, 손상 지점을 정확히 짚어내고 부속을 바꾸는 쪽으로 잡았습니다.

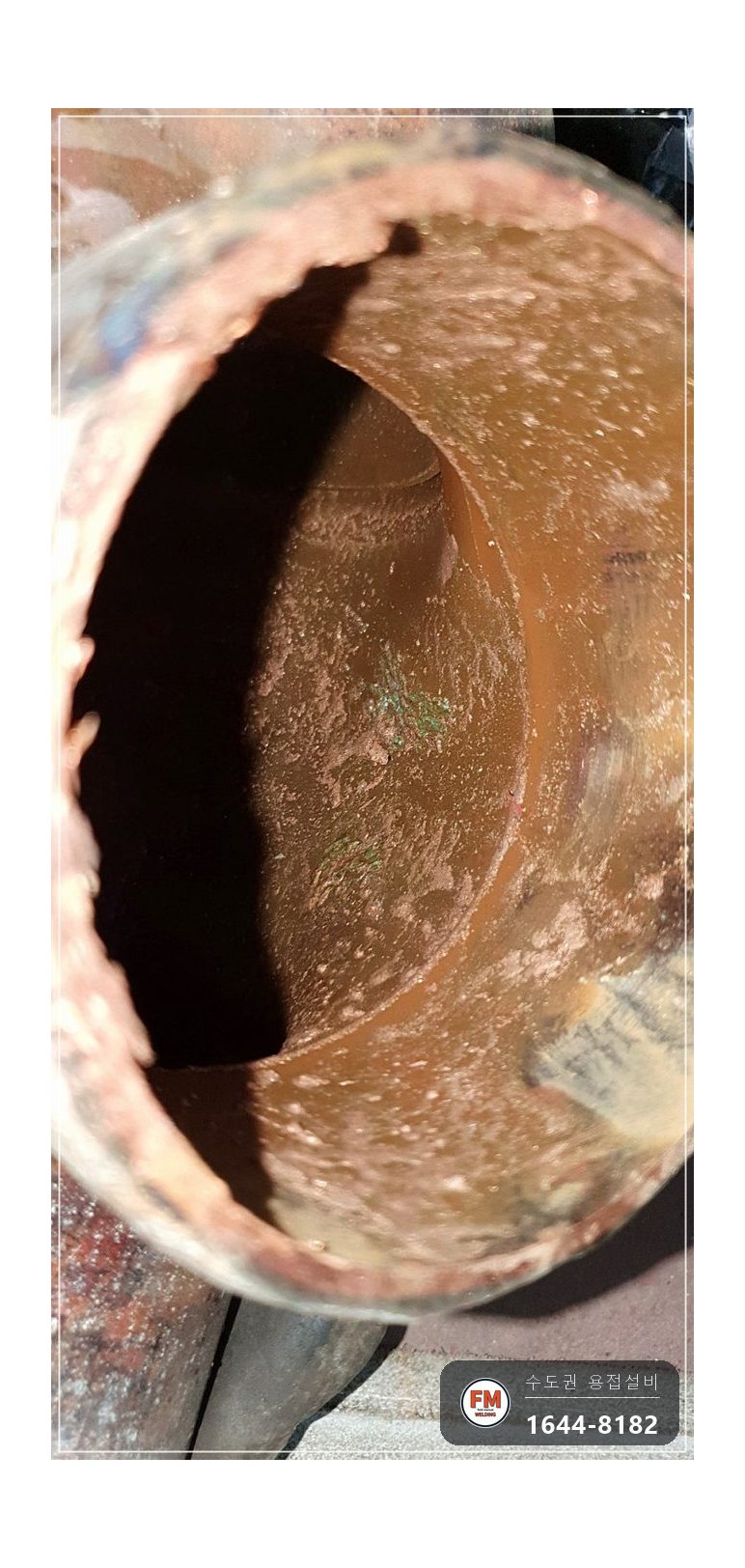

2. 배관 일부를 잘라 내부를 살폈습니다.

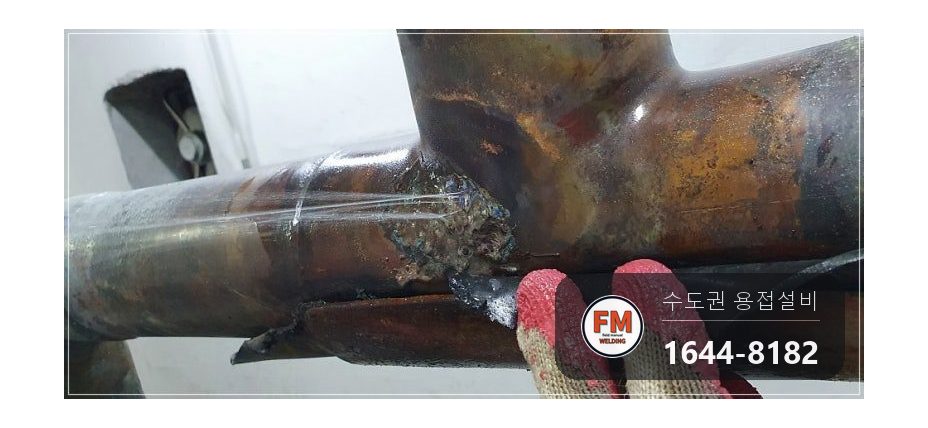

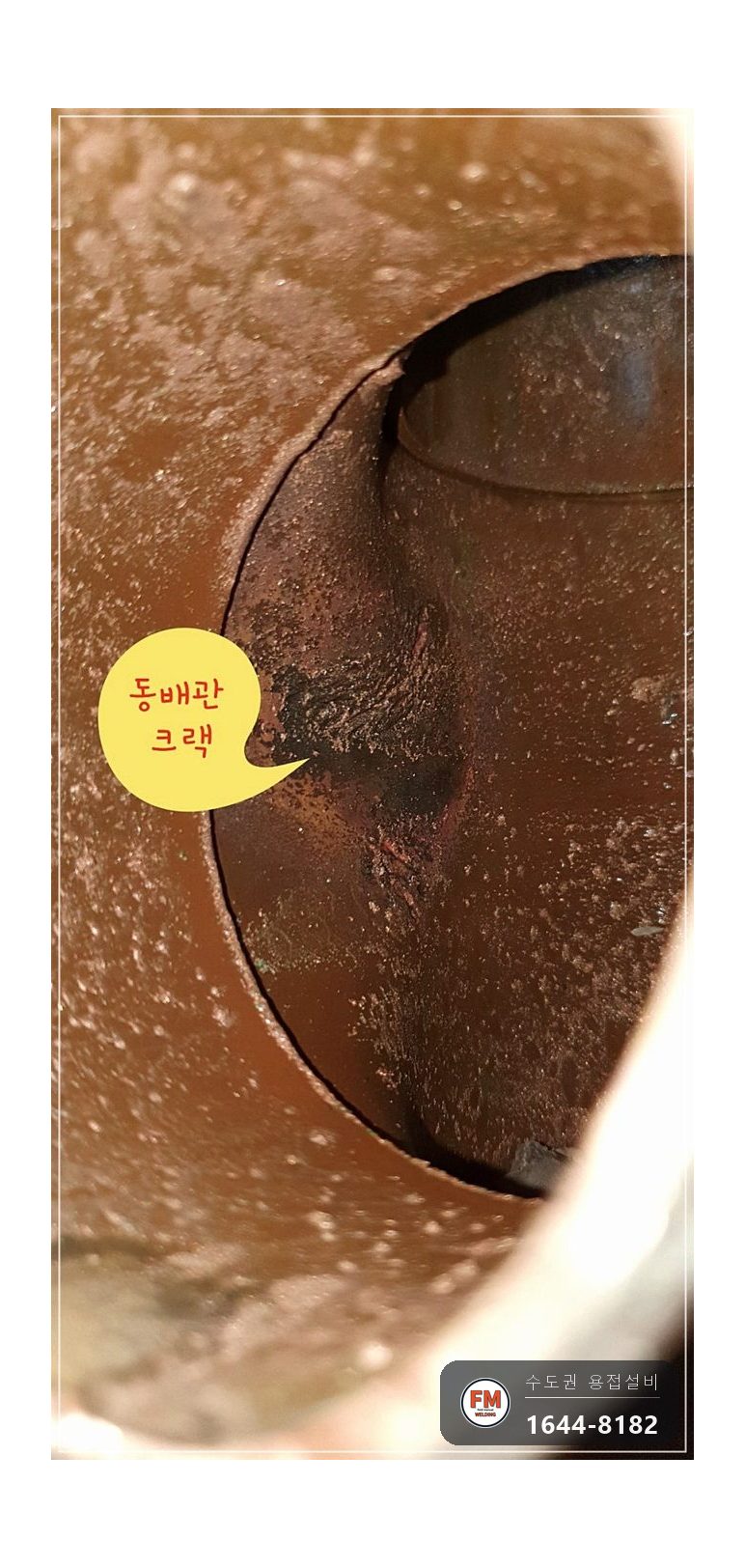

3. 접합 지점에 균열이 여러 곳 있었고 그 선을 따라 부식이 번지고 있었습니다.

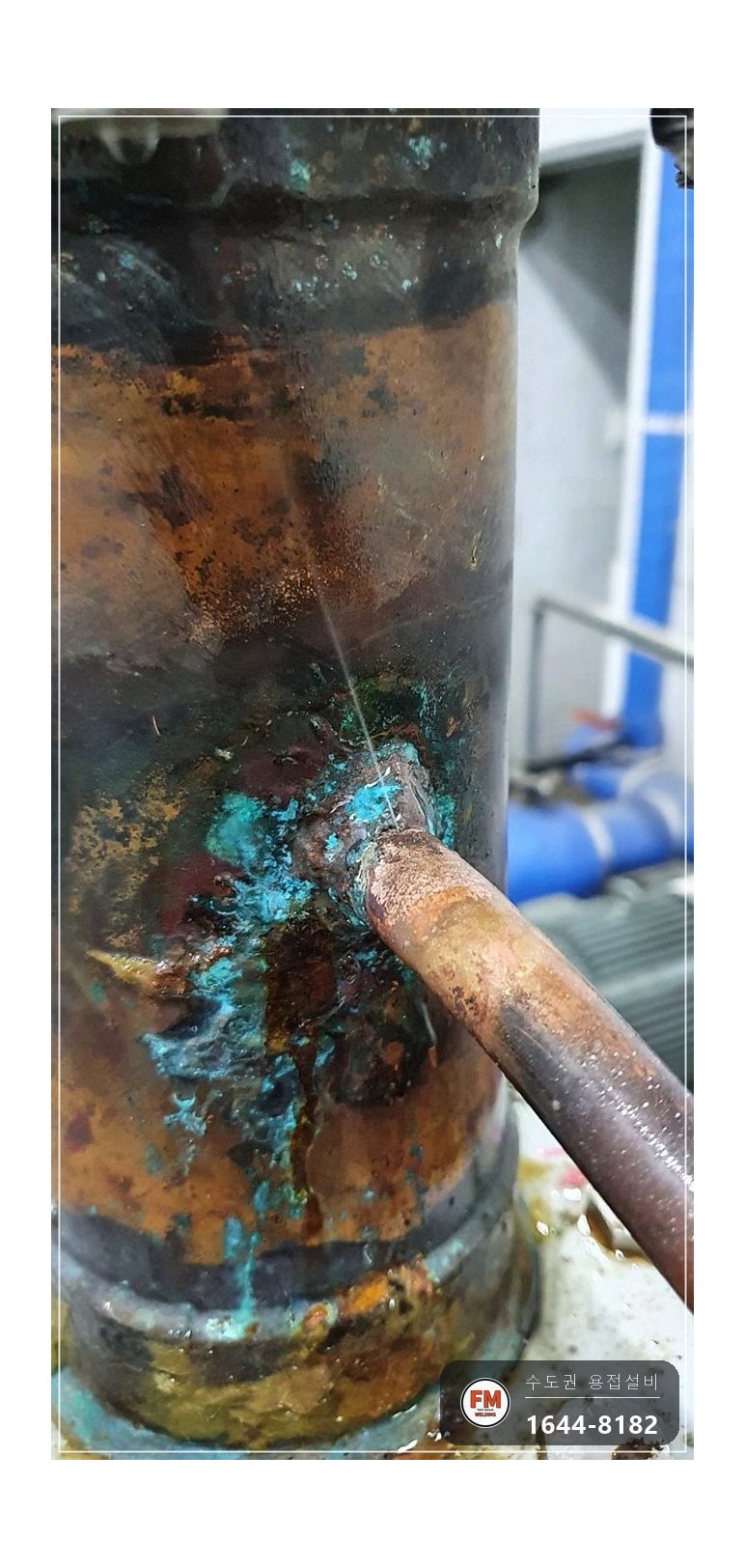

4. 동은 부식되면 푸르스름한 청록색을 띠는데, 이 색으로 상태를 가늠할 수 있습니다.

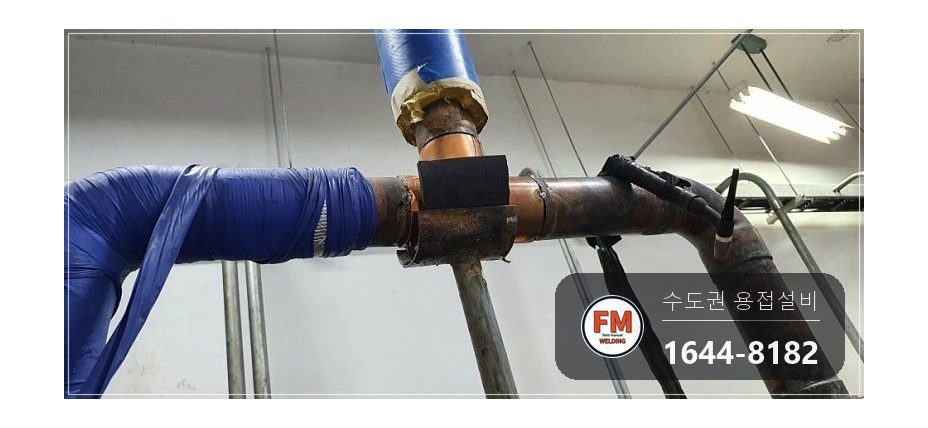

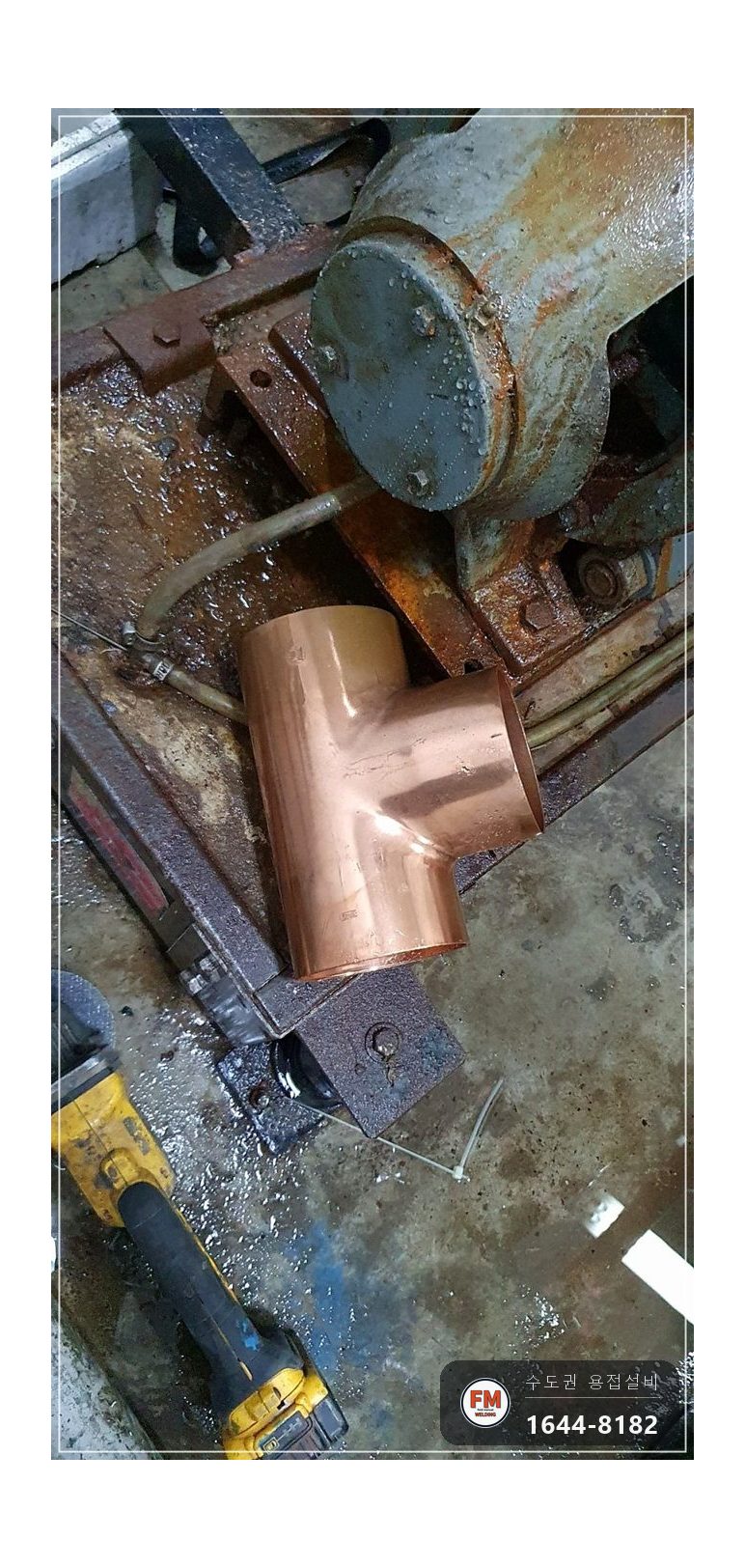

5. T부속을 새것으로 바꿨습니다.

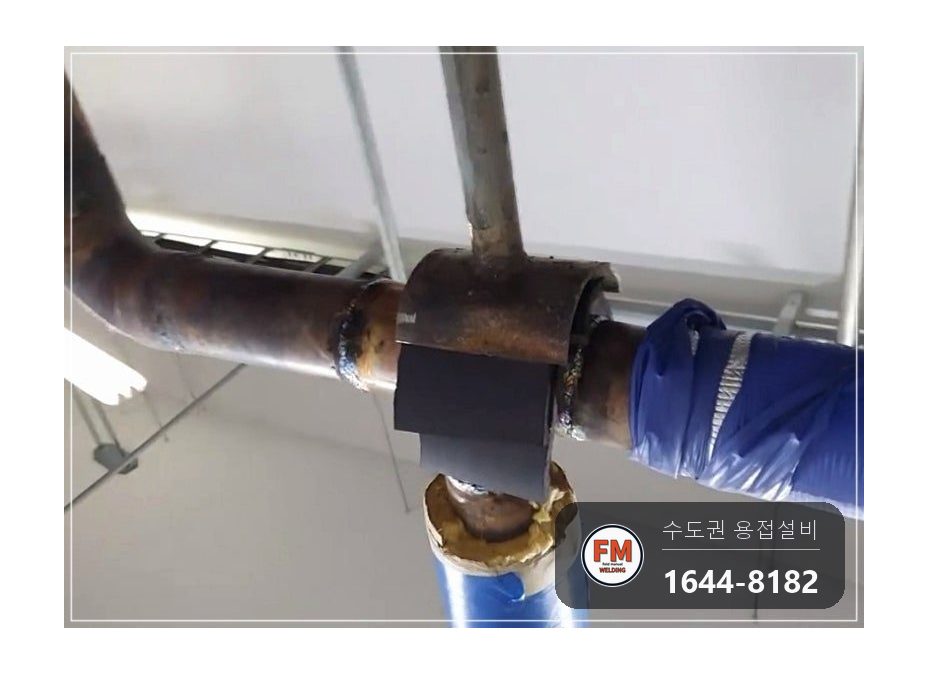

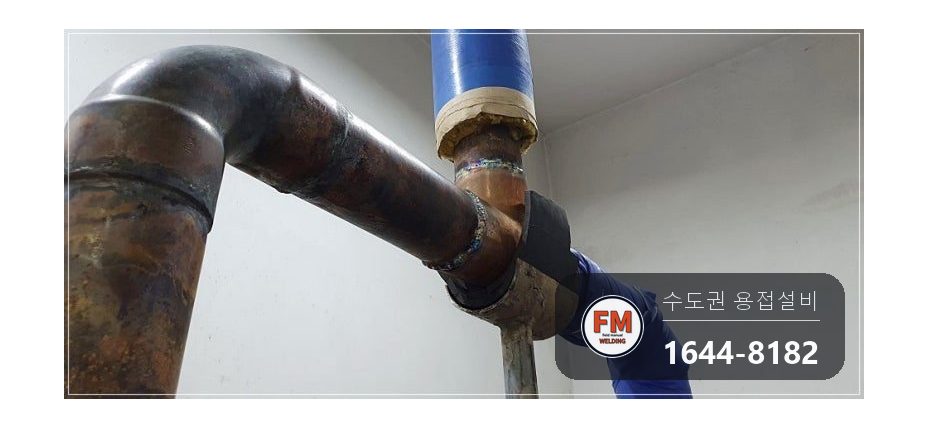

6. 알곤으로 급수배관 연결 지점을 이었습니다.
7. 동은 열에 예민해 쉽게 녹아내리므로 입열을 세밀히 조절하며 작업했습니다.
8. 산소 방식은 모재 위에 용접봉을 녹여 덧씌우는 방식이고, 알곤은 모재와 용접봉을 한데 녹여 붙입니다. 비드를 두껍게 쌓을 수 있어 이음이 단단하고 부식에도 오래 버팁니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

바꾼 부품은 T부속입니다. 균열이 번진 부속은 그대로 두지 않습니다.

용가재는 동 재질에 맞춰 씁니다. 값을 아끼면 다시 부르셔야 하는 상황이 됩니다.

교체하지 않고 용접만으로 마무리되는 동관 현장도 많은데, 다만 균열이 용접 접합부를 따라 번진 자리는 부속을 바꿔야 합니다.

수직·수평 구간에서도 물이 새지만, 흐름이 급하게 꺾이는 지점에서 이런 결함이 유독 자주 나옵니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

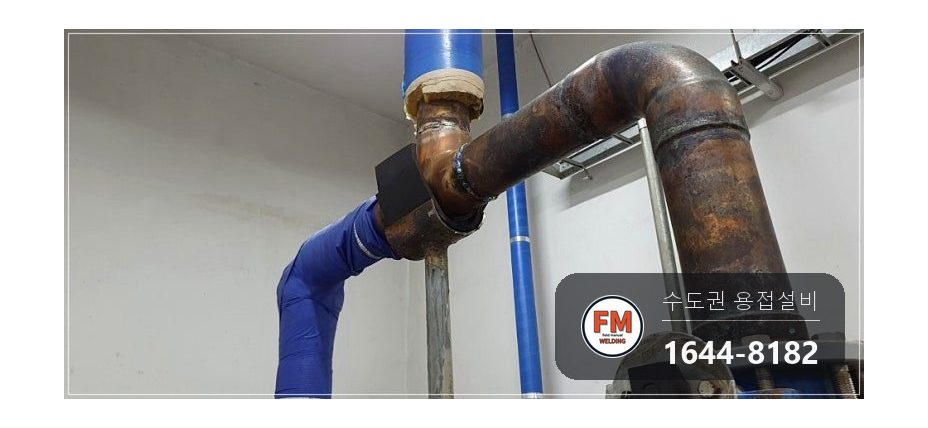

교체를 끝낸 뒤 수압테스트로 용접부가 안정적인지 다시 확인했습니다.

한 방울도 나오지 않았습니다. 시간은 다소 걸렸지만 꼼꼼히 진행해 마무리한 현장입니다.
