천장 동 스프링클러 배관 누수 보수 · 구간 교체

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

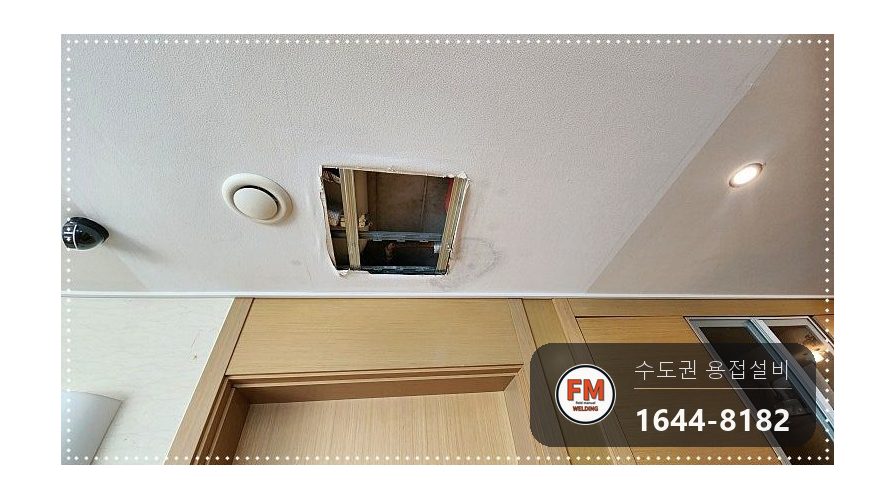

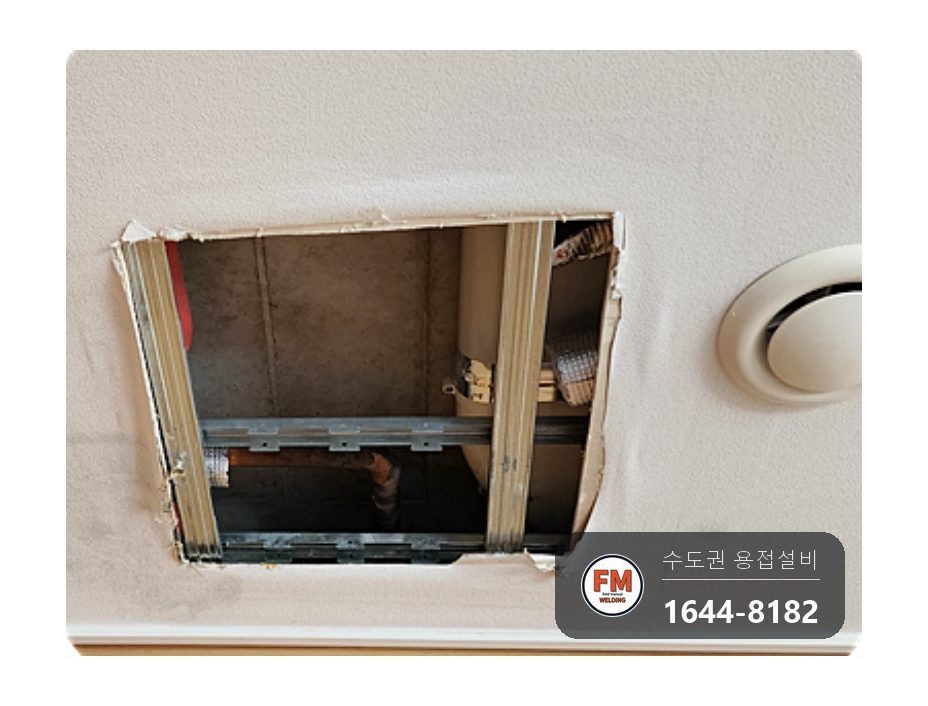

지내던 중 천장에서 물이 떨어지는 것을 보고 건물주분께 수리를 요청하셨습니다. 천장을 뜯어 보니 스프링클러 쪽에서 새고 있었습니다.

스프링클러가 이어진 자리에서 물이 나오면서 천장 벽지가 젖어 있었는데, 벽지에 번진 자국만으로는 안쪽이 얼마나 손상됐는지 알기 어렵습니다.

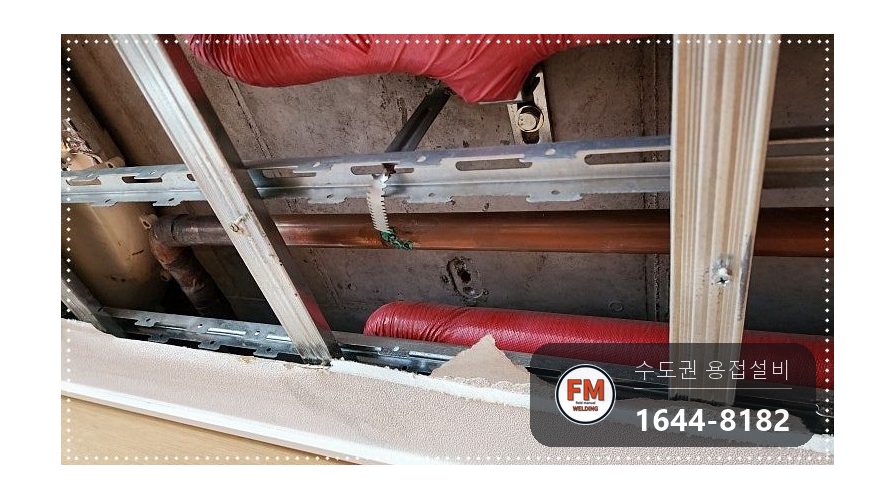

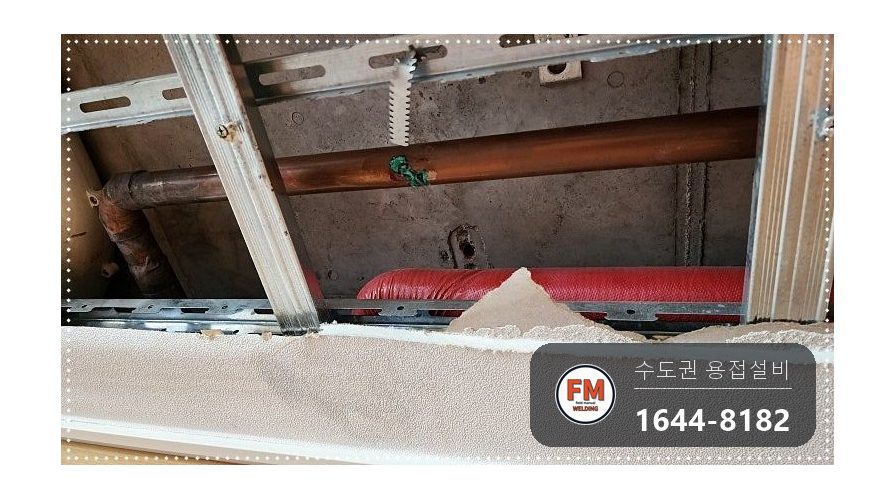

보온재를 걷어내자 동파이프로 된 스프링클러 배관에서 부식이 드러났고, 새는 자리는 바로 그 부식된 부분이었습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

스프링클러 쪽 누수는 대개 파이프 안을 흐르는 물속 침전물에서 시작됩니다. 오래 쓴 배관일수록 아래쪽에 침전물과 이물질이 쌓입니다.

가라앉은 침전물과 이물질이 녹 덩어리로 뭉쳐 관 표면에 붙으면 화학 반응이 일어나 그 지점부터 부식이 진행됩니다. 안쪽에서 시작된 부식이 관을 뚫으면 바깥으로 물이 나옵니다.

이번 현장도 스프링클러 아래쪽에서 부식이 진행돼 누수로 이어진 경우였습니다.

부식된 자리는 용접으로 막아 물을 멈출 수 있지만, 똑같은 조건을 겪은 다른 지점에서도 뒤이어 문제가 생깁니다. 그래서 문제 구간을 잘라내고 새 배관을 넣는 방법을 택했습니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 새는 부위 사진을 먼저 받아 결함을 파악하고, 방문에 쓸 장비와 자재를 챙겨 일정을 정했습니다.
2. 보온재를 걷어내 배관 재질과 부식이 번진 범위를 확인했습니다.

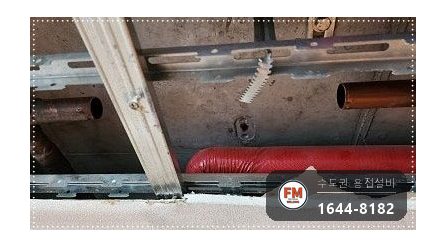

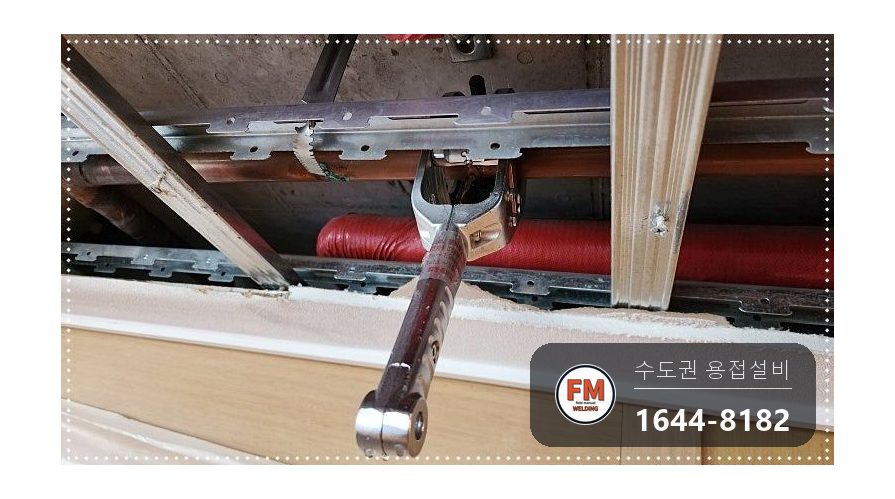

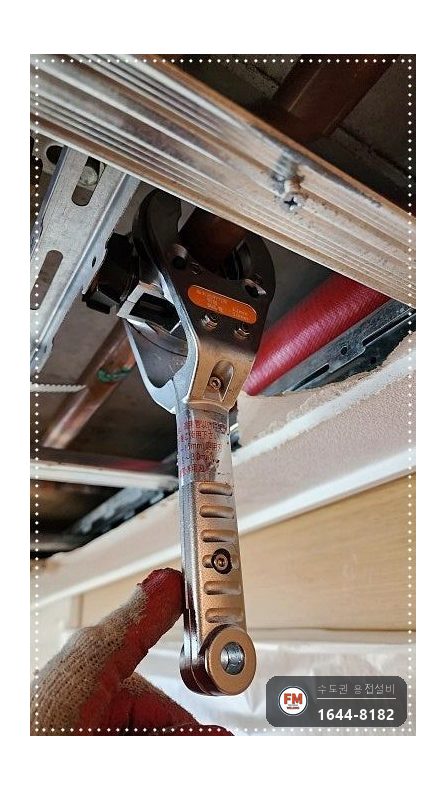

3. 세입자가 지내는 공간이라 불꽃이 안 나는 라쳇 공구로 부식된 자리를 잘랐습니다.

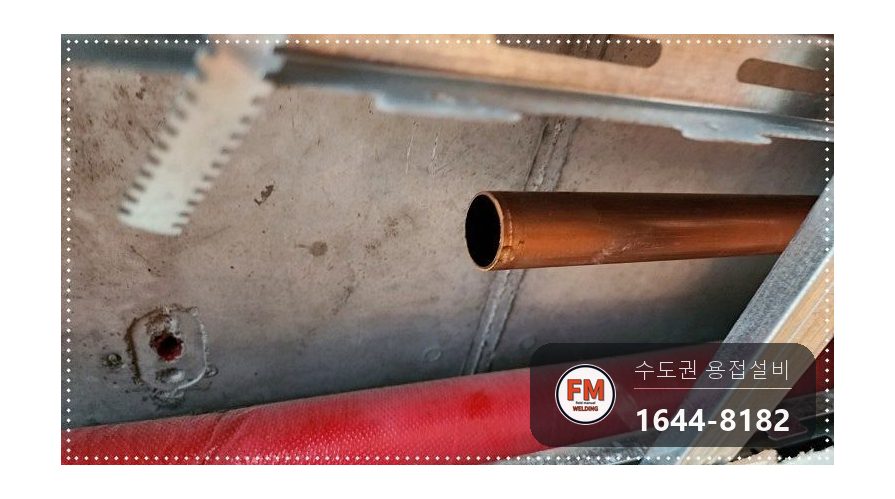

4. 잘라낸 단면에 남은 이물질을 없애고 연마로 밑손질을 했습니다.

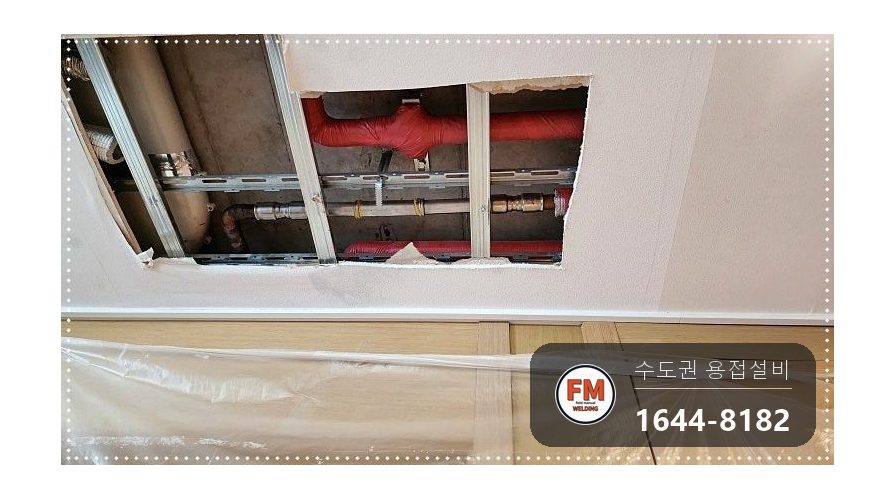

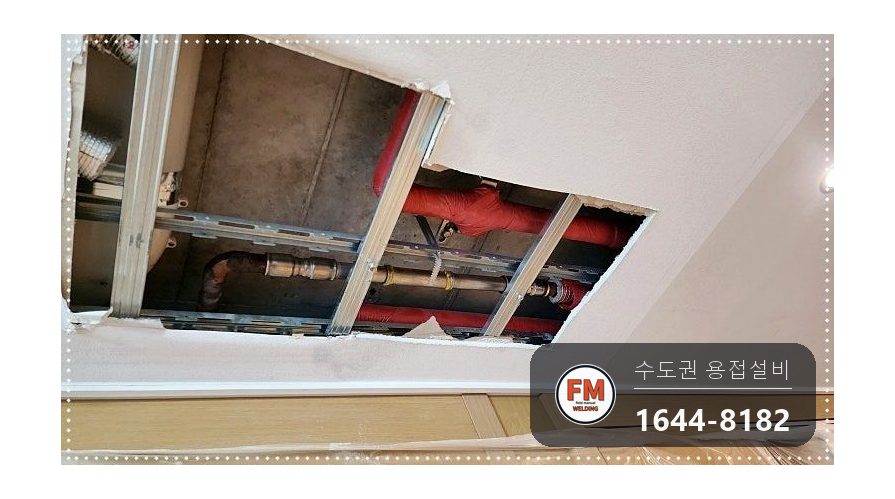

5. 유압으로 관을 눌러 붙이는 압착 방식으로 새 배관을 이었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

압착은 용접 대신 유압으로 관을 눌러 붙이는 방식인데, 스프링클러 배관을 고칠 때 흔히 쓰는 방법입니다.

사람이 사는 실내에서 용접을 하면 화재 위험이 따라붙기 때문에, 절단부터 연결까지 불꽃이 안 나는 장비만 썼습니다.

단면 연마는 자칫 생략하기 쉬운데 결과는 여기서 갈립니다. 이물질이 남은 채 부속을 물리면 패킹이 찢어져 결함이 생기고, 뒤늦게 물이 새면 천장을 다시 뜯어야 합니다.

저희는 용접뿐 아니라 압착도 함께 다룹니다. 불을 쓰지 못하는 현장이면 방식을 바꿉니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

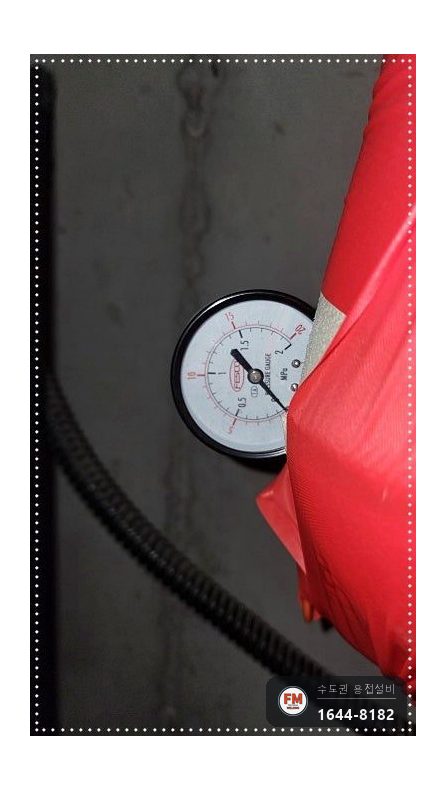

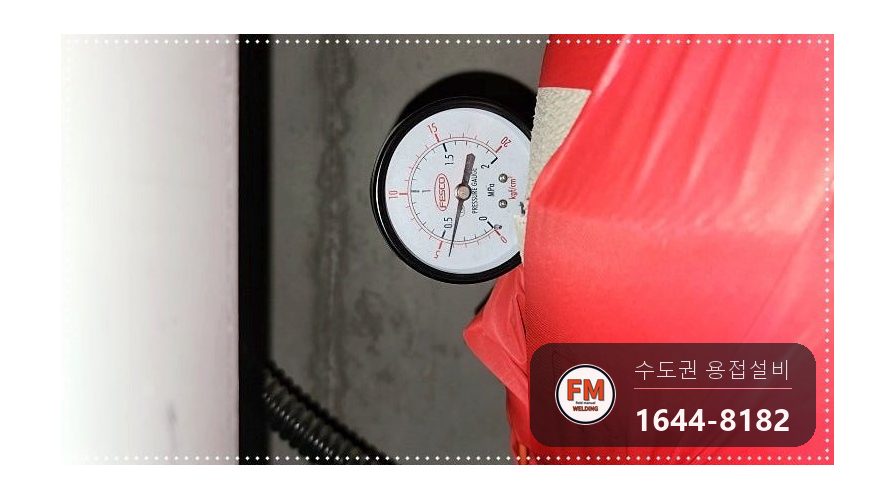

작업을 마친 뒤 스프링클러가 제대로 작동하는지 보려고 수압테스트를 했습니다.

고친 지점 말고 다른 자리도 눈으로 살폈습니다. 한 곳에서 부식이 나온 라인은 같은 조건을 지난 자리가 더 있게 마련입니다.

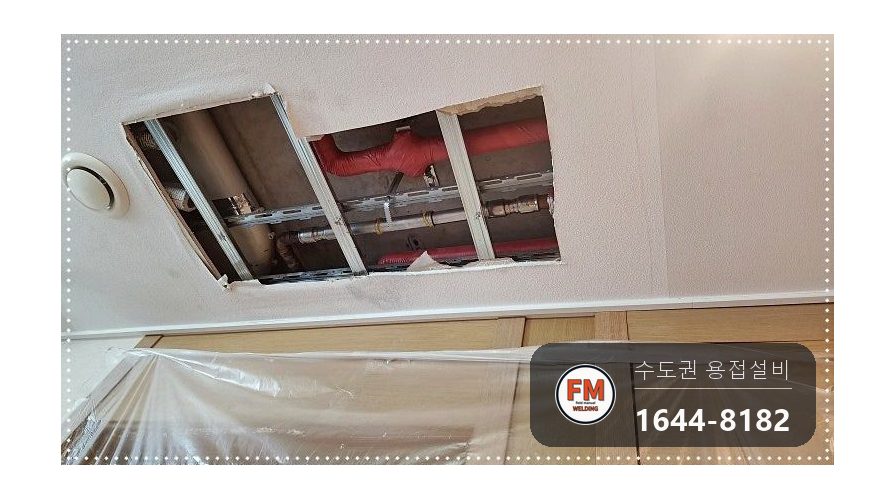

물 새는 곳이 없음을 수압테스트로 확인한 뒤 정리하고 장비를 철수했습니다.
