천장 동 온수배관 누수 수리 · 구간 교체

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

급수·급탕 배관, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

천장 속 급탕관에서 물이 새기 시작했습니다. 지은 지 오래된 건물이어서 설비 곳곳이 낡아 있었습니다.

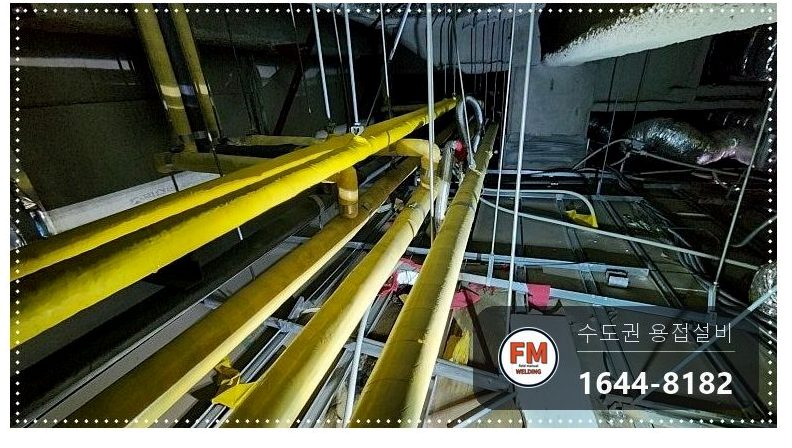

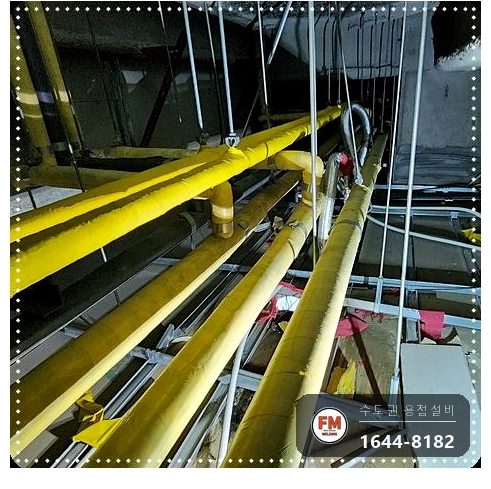

천장으로 물이 비치는 자리를 보고 어디쯤인지는 짐작할 수 있었지만, 원인을 확실히 보려면 보온재부터 걷어 내야 했습니다. 의심 지점은 행거를 중심으로 녹물이 타고 내려온 곳이었습니다.

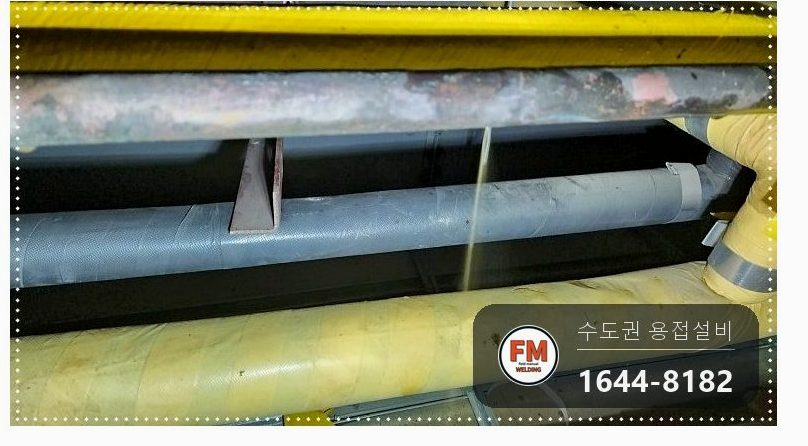

보온재를 걷자 동 재질 관이 나왔고 아래쪽 면에서 물이 줄기처럼 흘렀습니다. 동관에서 흔히 보는 공식, 곧 바늘구멍 모양 부식이었습니다.

급수·급탕 배관, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

배관은 건물의 다른 설비에 비해 오래 버티지 못하는 편입니다. 한번 부식이 붙으면 결국 물이 새는 하자로 이어집니다.

물이 새는 관은 안쪽 면부터 부식이 먹어 들어가고 금이 조금씩 바깥으로 올라옵니다. 점 하나 수준의 부식이면 관을 자르지 않고 용접으로 메워 계속 쓸 수 있습니다.

이 급탕관은 공식이 바깥 표면까지 부식으로 번져 있었습니다. 겉면이 이렇게 됐다면 속은 더 나쁜 상태라서, 구간을 잘라 바꾸는 쪽으로 정했습니다.

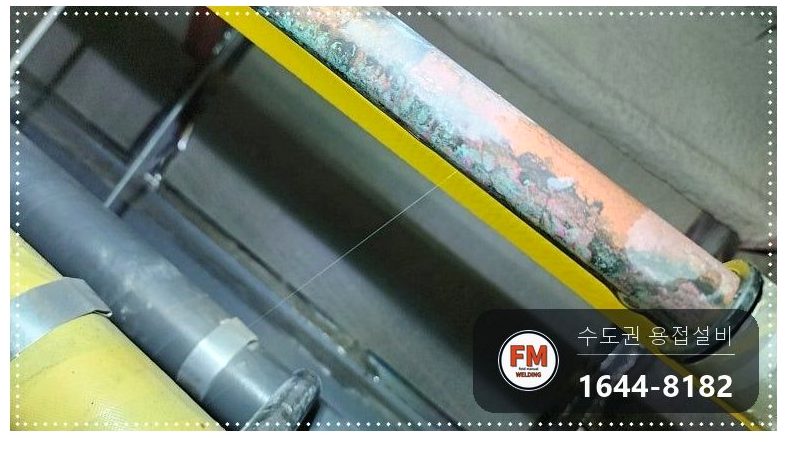

건물 설비 전반이 오래돼 여기저기서 부식이 진행 중이었는데요. 처음 고친 뒤 압을 올려 보니 또 다른 급탕 라인에서도 물이 비쳤습니다.

급수·급탕 배관, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 사다리로 천장에 올라 보온재를 벗기고 새는 위치와 관 재질을 눈으로 확인했습니다.

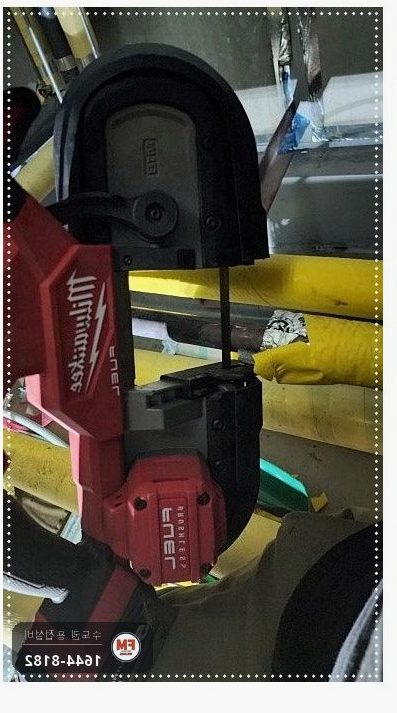

2. 새는 곳 가까이는 속까지 망가졌을 공산이 커서, 거리를 충분히 띄워 부식이 없는 자리에서 잘랐습니다.

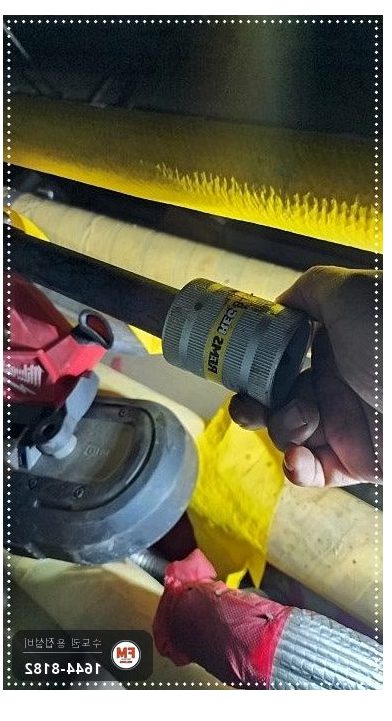

3. 잘린 단면과 관 속에 붙은 찌꺼기를 걷어 내 이음이 제대로 물리도록 손질했습니다.

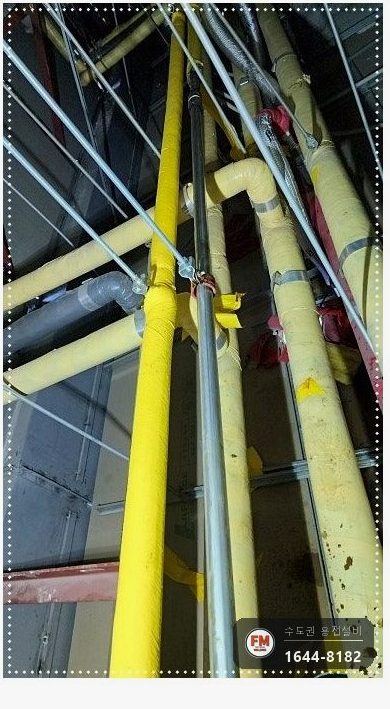

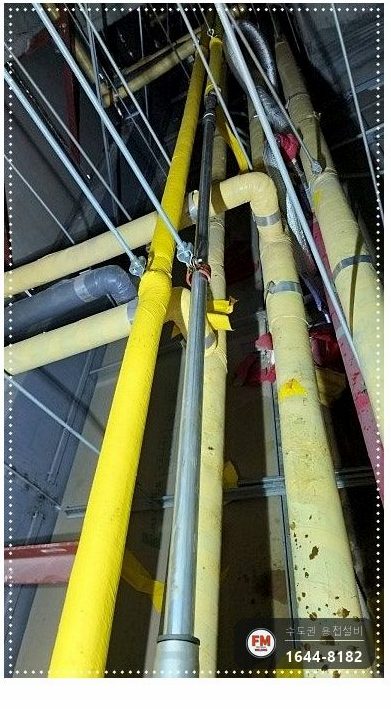

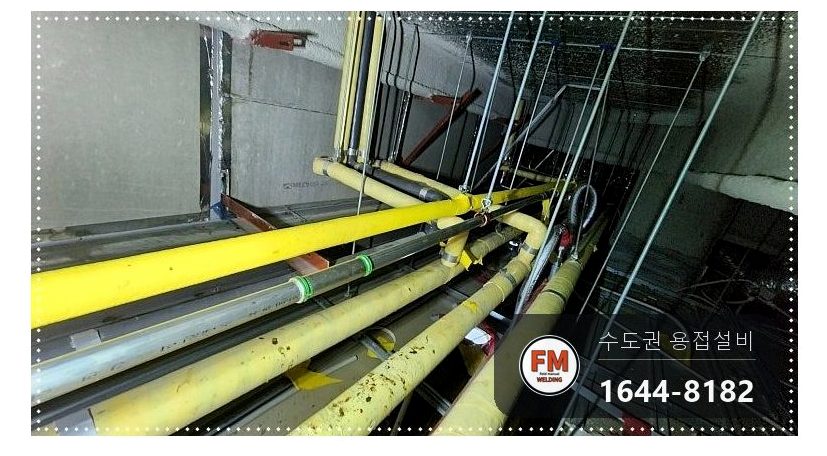

4. 부식에 강한 스텐 관으로 구간을 바꾸고 SR 압착으로 연결했습니다.

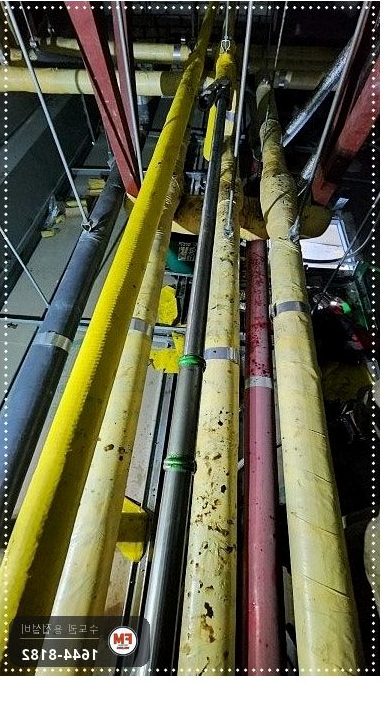

5. 압을 걸었을 때 다른 급탕 라인에서 새는 게 보여, 같은 스텐 자재로 그 라인도 이어서 고쳤습니다.

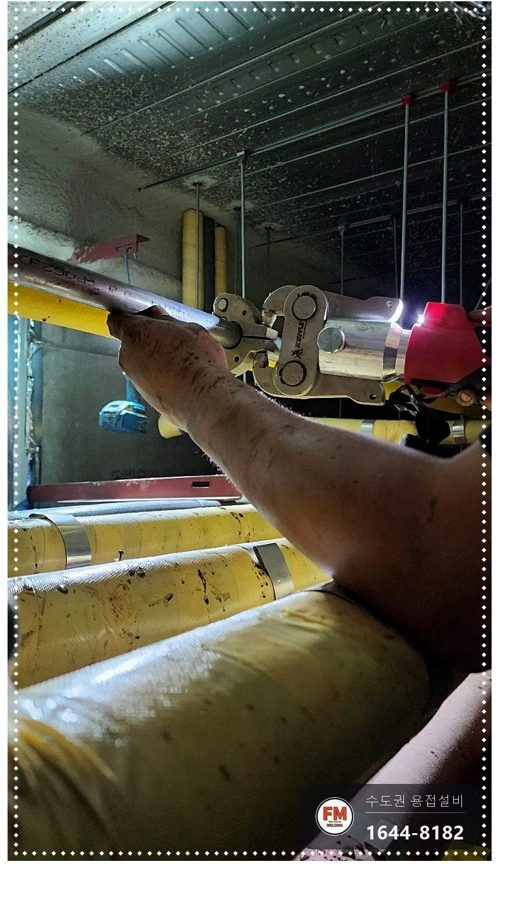

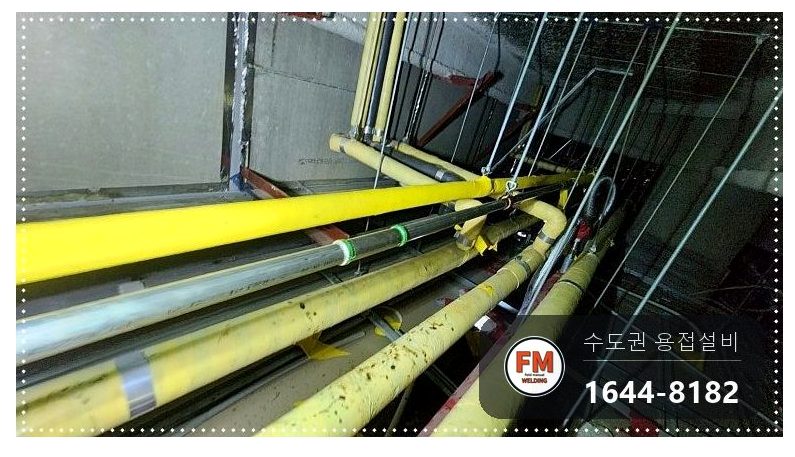

6. 관을 수평으로 곧게 맞춘 다음 공들여 압착했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

새 관은 스텐입니다. 다시 동관을 넣으면 공식이 생기는 조건이 달라지지 않습니다.

이음은 SR 압착입니다. 예전엔 배관을 용접으로 잇는 경우가 많았지만, 요즘은 손이 덜 가고 불날 걱정이 없는 압착을 많이 씁니다.

압착은 쉬워 보여도 관이 조금만 비뚤면 고르게 눌리지 않아 시간이 지나 다시 샙니다. 수평을 먼저 잡고 눌러야 하는 까닭입니다.

부식이 점 하나에 그치면 용접으로 메워 관을 살리고, 표면까지 퍼졌으면 구간을 바꿉니다. 에프엠웰딩은 둘 중 어느 쪽인지 현장에서 보고 가릅니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

처음 연결을 마치고 수압을 걸었습니다. 고친 자리는 멀쩡했고, 대신 다른 급탕 라인에서 새는 곳이 드러났습니다.

추가로 고친 뒤 새는 데가 남았는지 다시 살폈습니다.

넉넉히 압을 올려 두고 지켜봤는데 라인 어디에서도 물이 비치지 않아 작업을 마무리했습니다.
