급수·급탕 배관, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

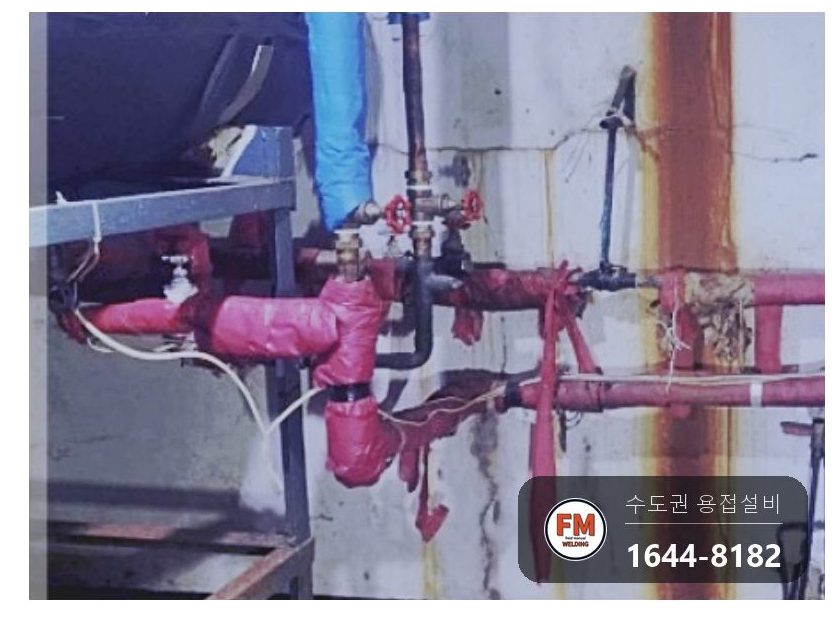

지하 기계실 온수관에서 물이 샜습니다. 가 보니 온수관뿐 아니라 설비 전반이 낡아서 곳곳에 부식이 번져 있었습니다.

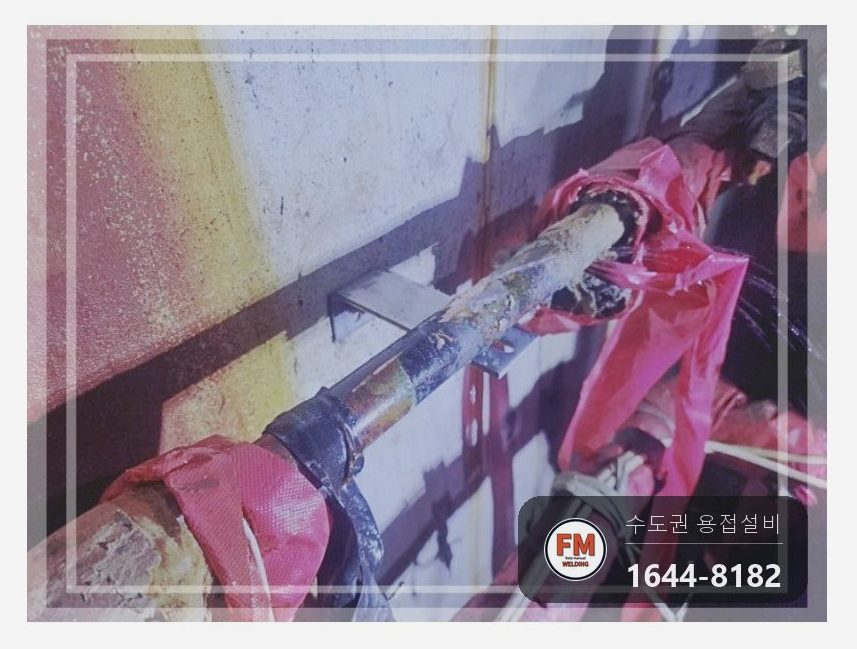

탈이 난 곳은 물탱크에 이어진 온수관이었는데, 부식과 물샘이 같이 번지는 중이었습니다.

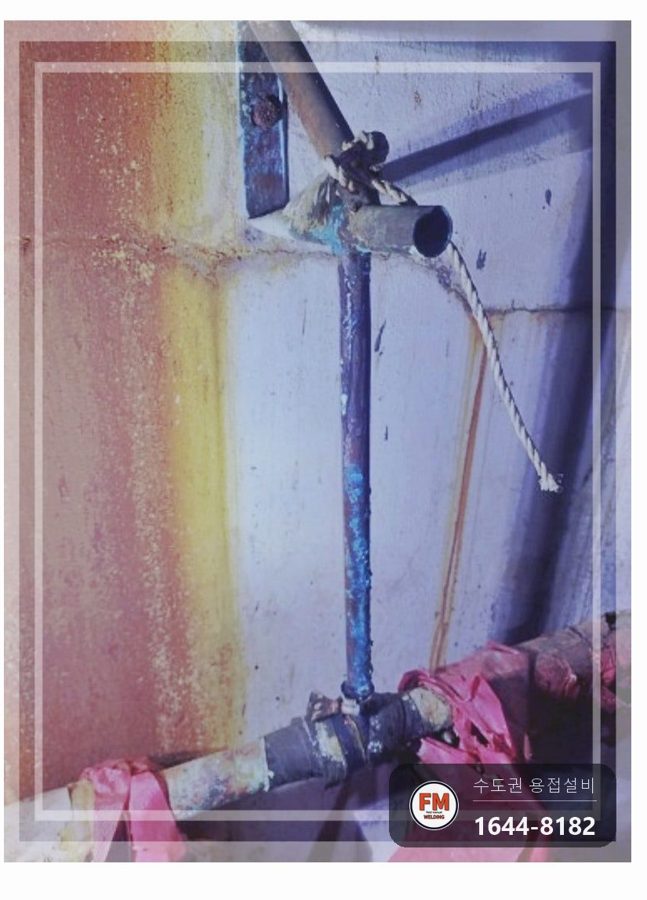

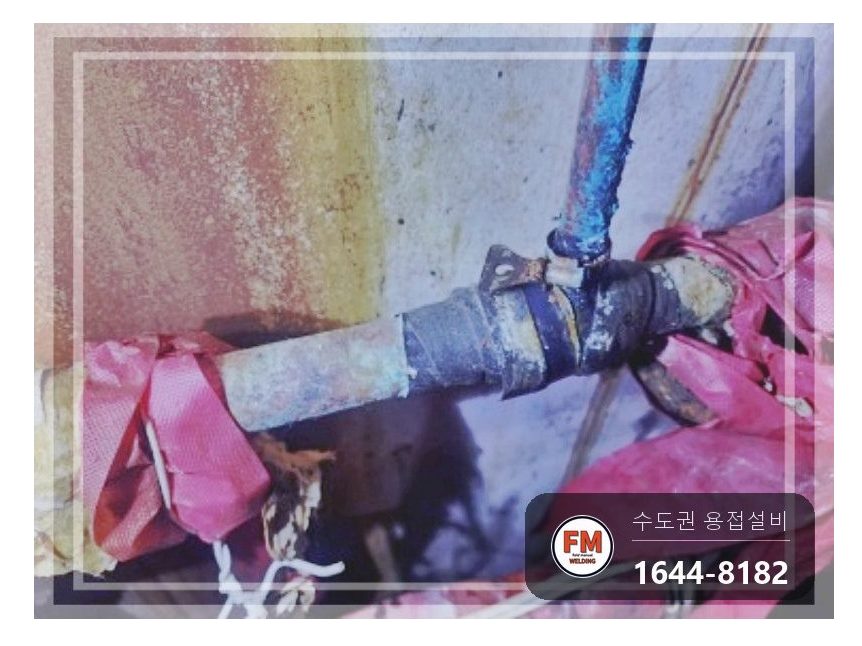

물이 새던 동 온수관 둘레로 청록빛 녹이 끼어 있었습니다.

임시로 둘러 둔 고무밴드를 풀어 내자 물줄기가 흘러나왔습니다.

급수·급탕 배관, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

청록빛 녹은 동관이 부식될 때 생기는 현상입니다. 새어 나온 물에 젖은 구리가 물·산소·이산화탄소와 반응해 생기는 구리 녹입니다.

청록빛 녹이 보이면 가까운 어딘가에서 물이 샌다는 뜻입니다. 겉면에 흠이 생겼다는 신호여서, 녹이 보이는 때가 곧 수리할 때입니다.

요즘 새 건물 온수관은 스테인리스관이나 PB 관을 쓰지만, 지은 지 오래된 건물에는 동관이 깔려 있는 일이 흔합니다.

온수관이 낡은 데다 부식까지 더해져 관 벽이 몹시 얇았습니다. 쇳물이 흘러내려 붙이기가 까다로운 상태였습니다.

급수·급탕 배관, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 새는 곳을 짚어 두고 감아 둔 고무밴드를 풀었습니다.

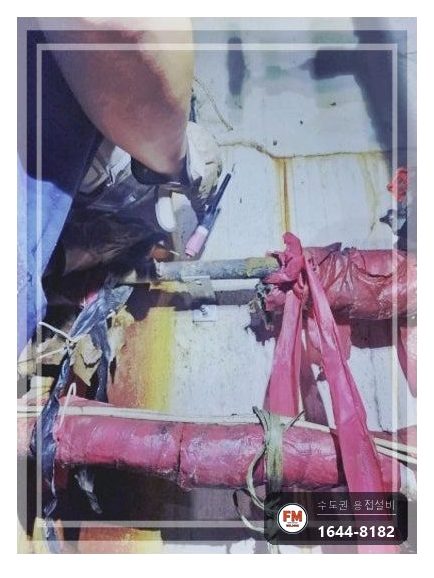

2. 새는 자리를 확인한 다음 밸브를 잠그고 용접을 시작했습니다.

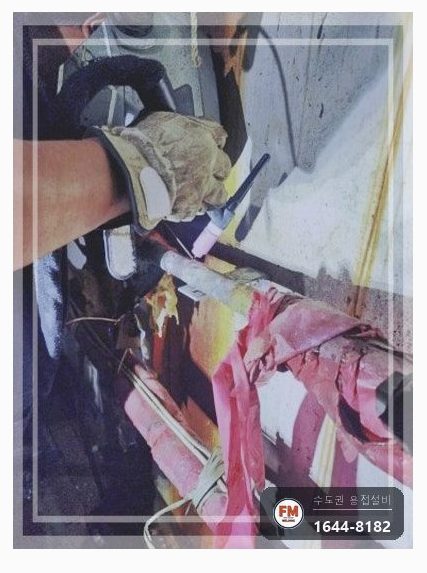

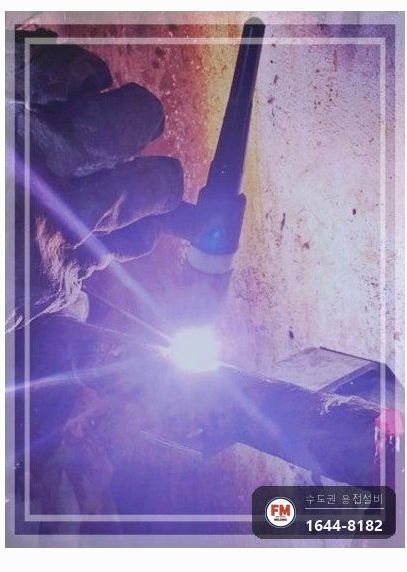

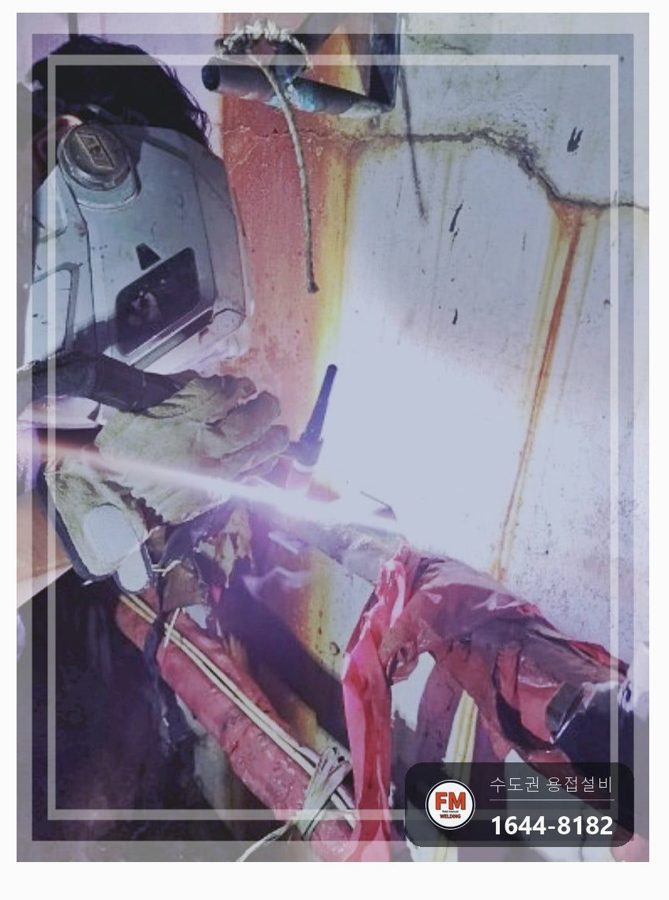

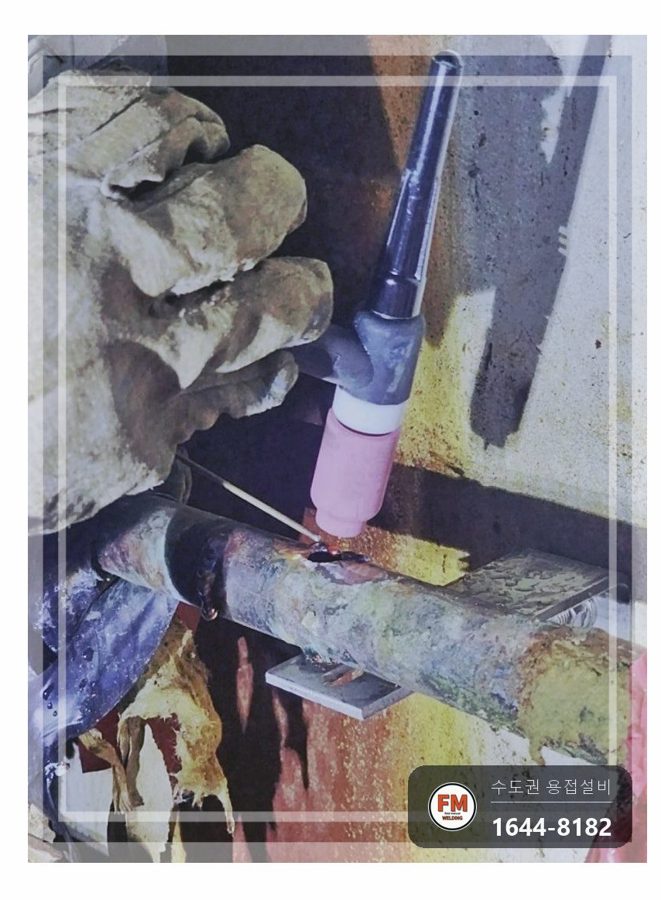

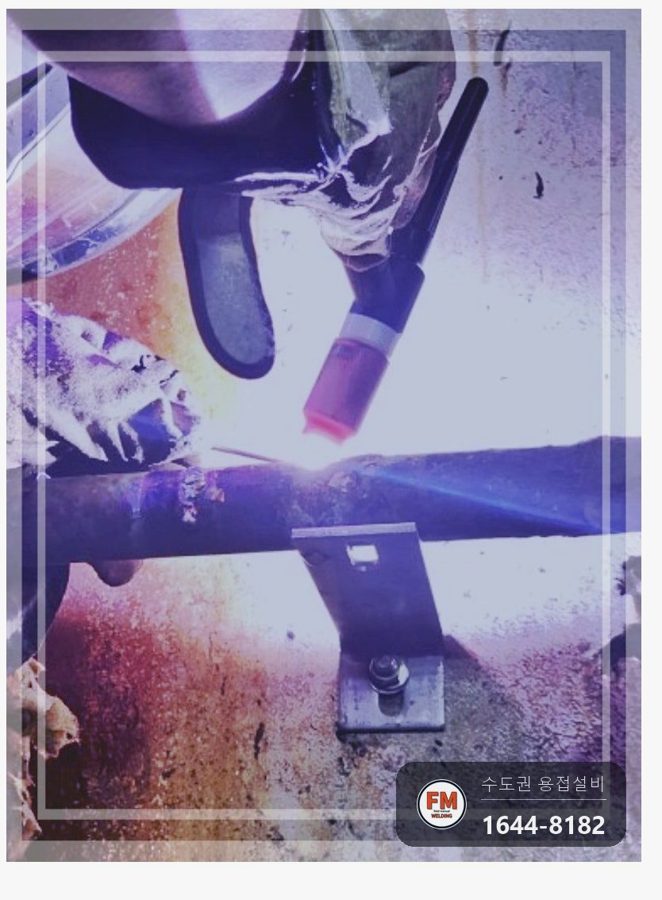

3. 알곤용접으로 새는 곳을 메웠습니다. 열 맞추기가 어려운 아크나 산소용접을 쓰면 얇아진 관이 손상될 수 있어서, 열을 손수 세밀하게 맞춰 가며 작업했습니다.

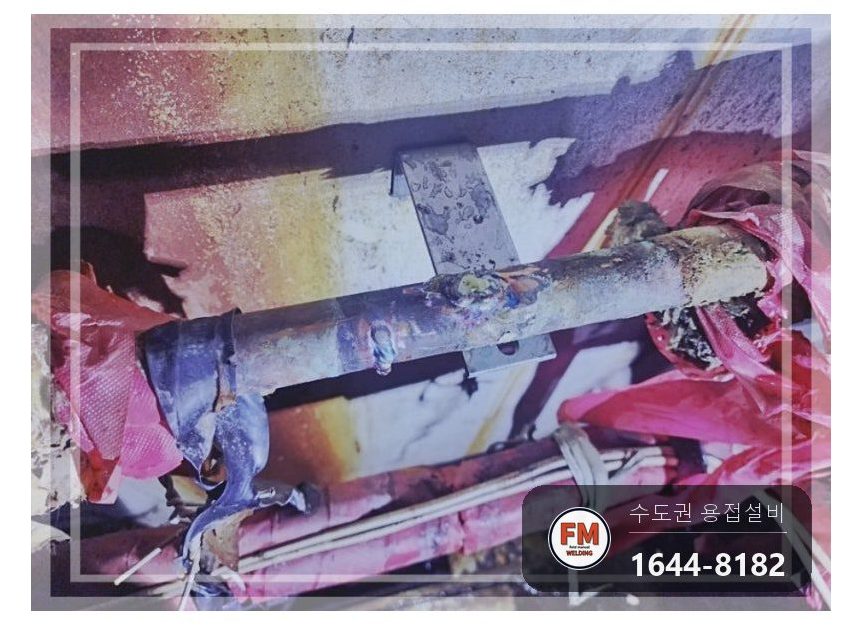

4. 부식된 자리에 비드를 두툼하게 쌓아 올려 마쳤습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

동관은 한곳에 몰려서 물이 새는 점부식이라, 용접만 제대로 올리면 관을 바꾸지 않아도 됩니다.

스테인리스 관이었다면 금과 부식 탓에 판재를 덧대거나 일부를 바꿔야 합니다. 동관은 용접으로 고쳐 계속 쓸 수 있는 재질입니다.

용접은 알곤으로 합니다. 관 벽이 얇아진 동관은 열을 세밀하게 맞추는 방식이어야 구멍 없이 붙습니다.

흠이 한곳에 몰려 생기는 만큼, 새는 곳을 찾기도 다른 관보다 수월한 편입니다. 에프엠웰딩이 동관에서는 교체보다 용접부터 살피는 이유입니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

고친 곳이 새지 않는지 보려고 밸브를 열어 물 압력을 걸었습니다.

용접한 둘레에서는 물방울 하나 비치지 않았습니다.

놓친 흠이 남았는지 한 번 더 살핀 다음 작업을 끝냈습니다.
