빌딩 피트 동배관 누수 수리 · 플랜지 용접

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

동배관 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

빌딩 기계실을 새로 꾸미는 공사였습니다. 설비업을 하시는 사장님이 기계실 관을 스테인리스 SR배관으로 바꾸시다가, 끝 이음인 플랜지 용접이 남아 연락을 주셨습니다.

피트 속 동관 누수 보수도 같은 날 같이 했습니다.

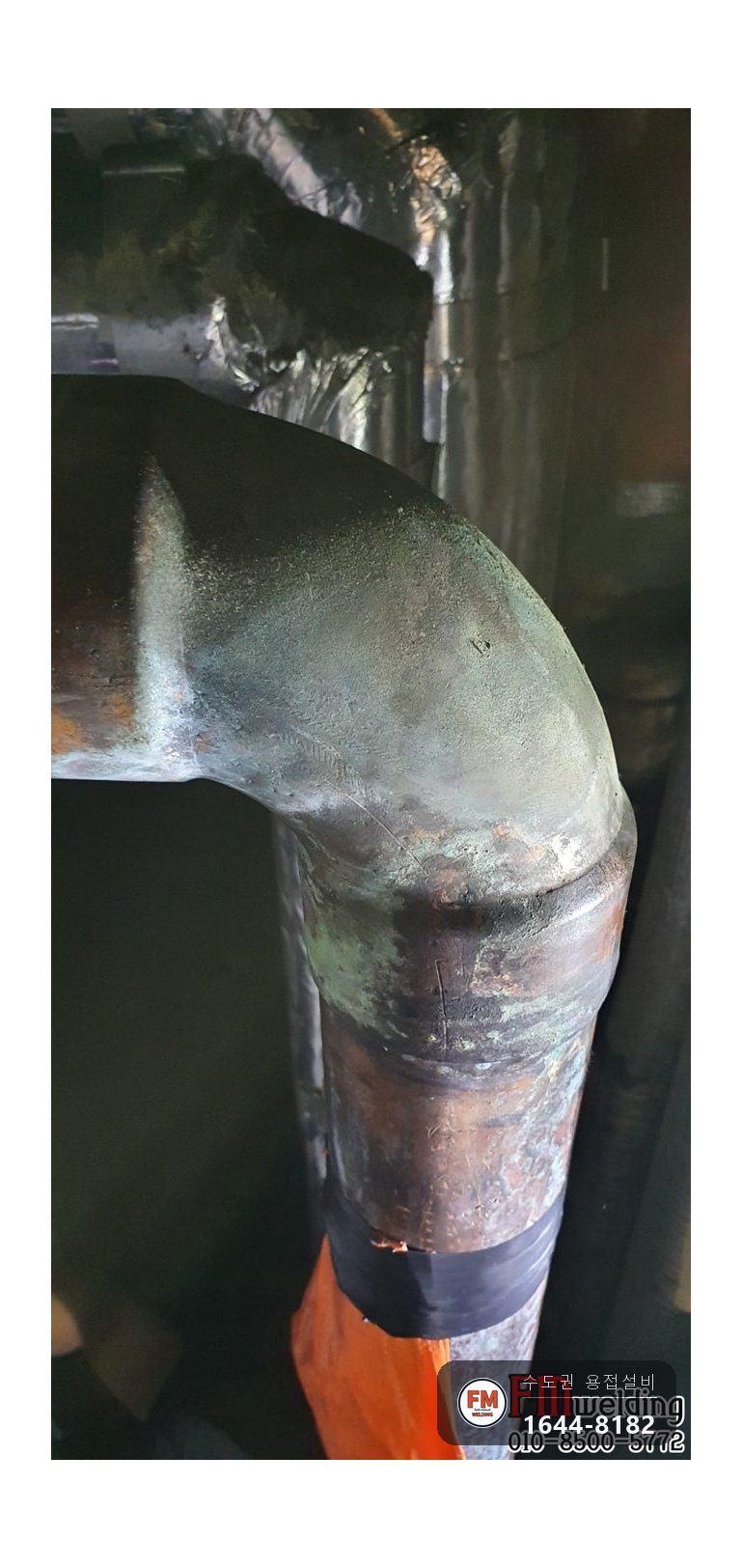

피트 안 동관 아래쪽에는 관 표면을 타고 내려오는 물을 모으려고 테이프가 둘러져 있었습니다. 시설관리팀이 새는 자리를 표시해 두셔서 작업할 곳을 금방 찾았습니다.

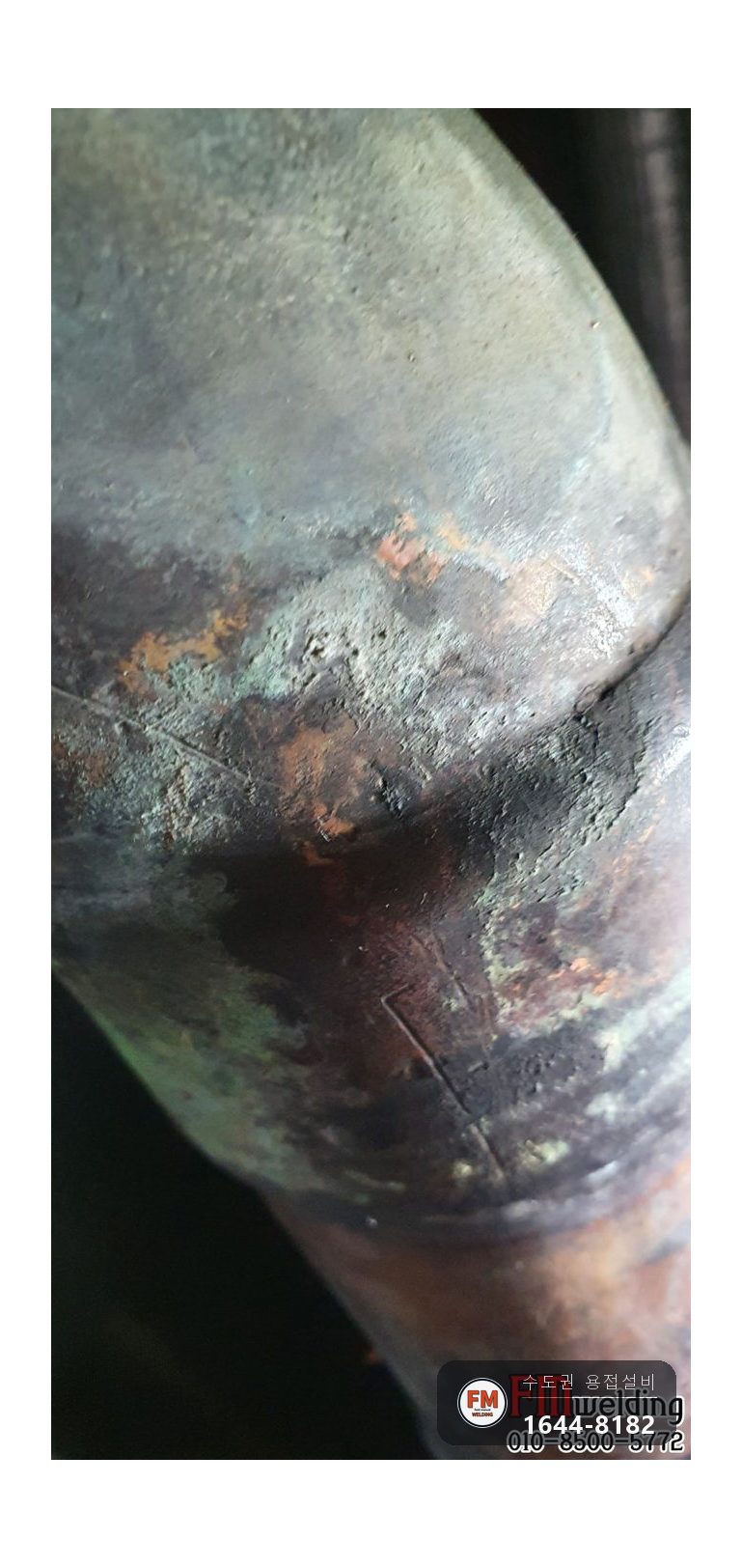

브러시로 겉을 문지르자 아주 작은 실구멍이 보였습니다. 녹이 덮고 있을 때는 드러나지 않던 곳입니다.

동배관 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

SR조인트와 그루빙조인트는 용접 없이 관을 잇는 방식입니다. 그래도 라인 끝이나 한두 군데는 용접이 들어가게 됩니다.

플랜지는 끝 이음이어서 수직과 수평이 비뚤어지면 곧바로 누수가 생깁니다.

동관 실구멍은 겉을 브러시로 문질러야 보입니다. 녹에 덮인 상태로는 구멍 크기를 짐작할 수 없습니다.

동배관 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

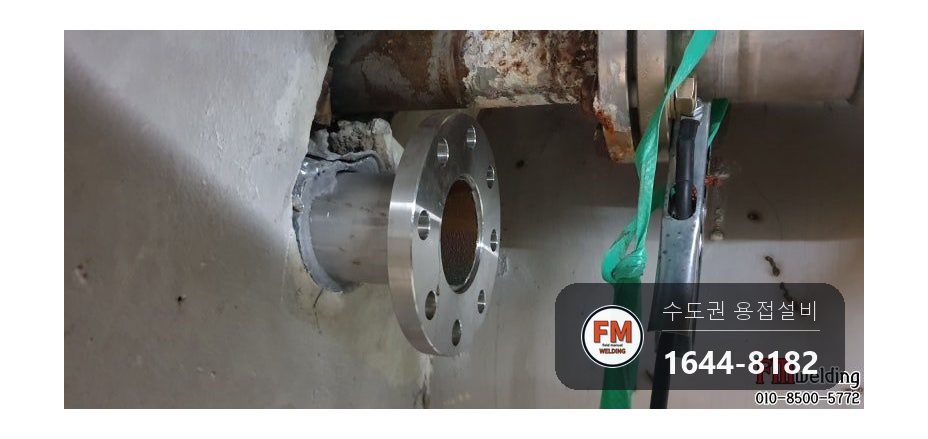

1. 플랜지는 수직과 수평을 잡은 다음 용접했습니다.
2. 피트 속으로 들어가 테이프로 모아 둔 물줄기를 따라 새는 곳을 찾았습니다.
3. 브러시로 겉을 문질러 실구멍을 찾아냈습니다.

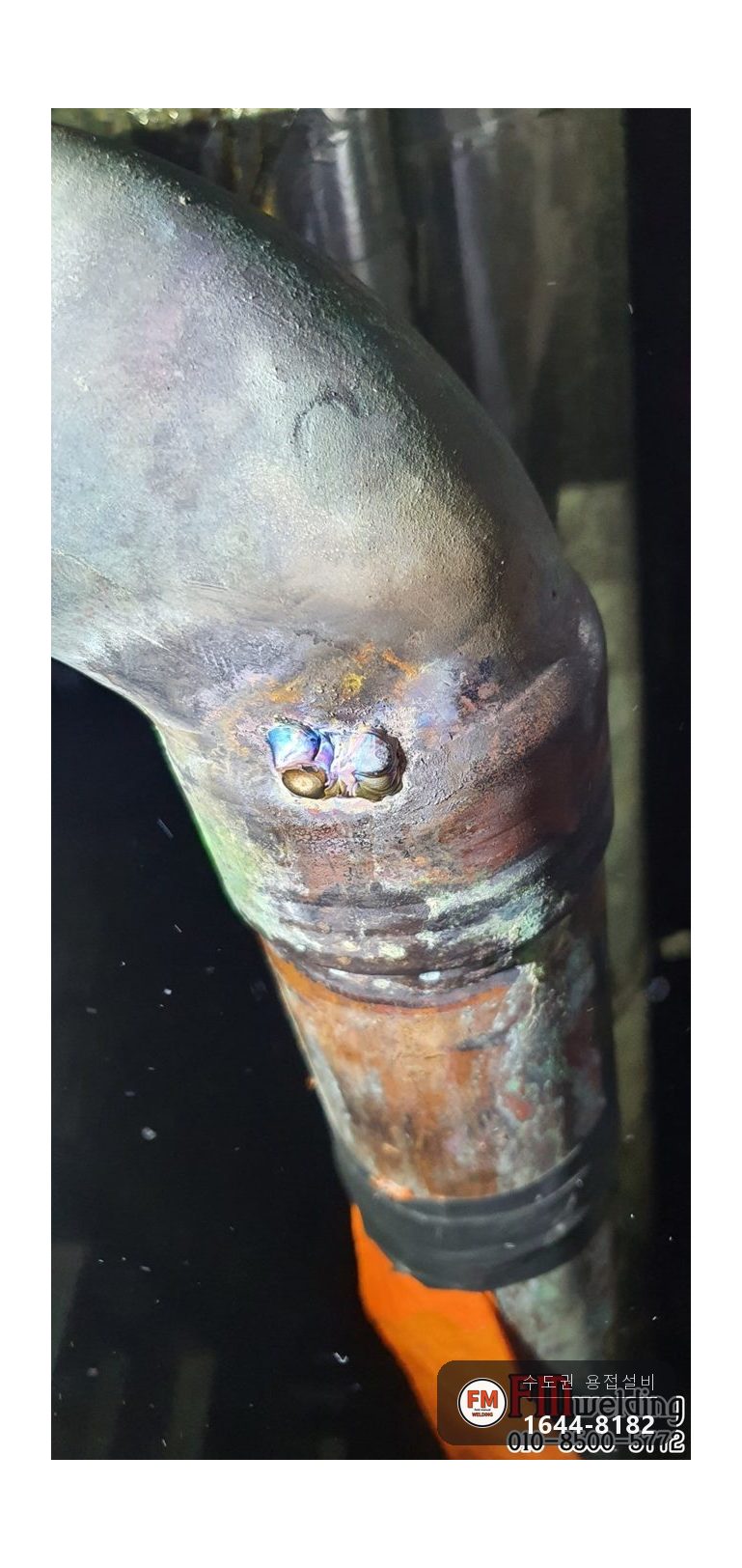

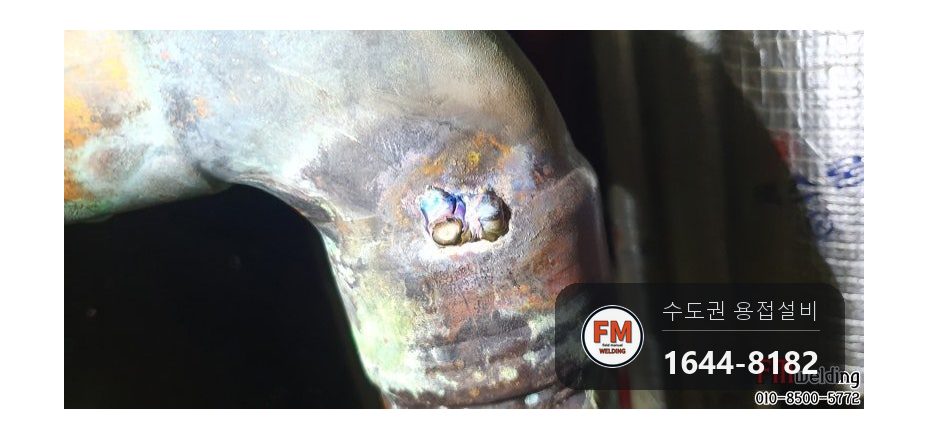

4. 관 속 물을 모두 뺀 뒤 곧장 용접을 시작했고, 실구멍 둘레까지 넓게 덮어 붙였습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

설비 업체나 보수 업체는 용접사나 알곤용접기를 따로 두지 않은 곳이 많습니다. 저희가 장비를 모두 갖춰 가므로 용접이 필요한 곳만 골라 맡기실 수 있습니다.

실구멍은 구멍 자리만 막고 끝내지 않습니다. 둘레까지 용접을 보태야 수압이 걸려도 다시 벌어지지 않습니다.

브러시는 상태를 가려내는 도구로도 씁니다. 겉을 문질러 봐야 구멍인지 녹 얼룩인지 구분됩니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

피트 동관은 용접을 끝내자마자 수압을 걸었습니다. 물을 다시 채워도 새는 곳이 없었습니다.

플랜지는 아직 관이 다 이어지지 않아 당일에는 수압을 걸지 못했습니다. 뒤에 사장님께서 연락을 주셔서 새는 곳 없이 잘 붙었다는 것을 확인했습니다.
