상가 천장 스프링클러 배관 누수 수리 · 앵글밸브 교체

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

천장에서 물이 떨어져 시설관리팀이 살펴봤더니, 스프링클러로 이어지는 천장 속 소방배관이 부식되어 물이 새고 있었습니다.

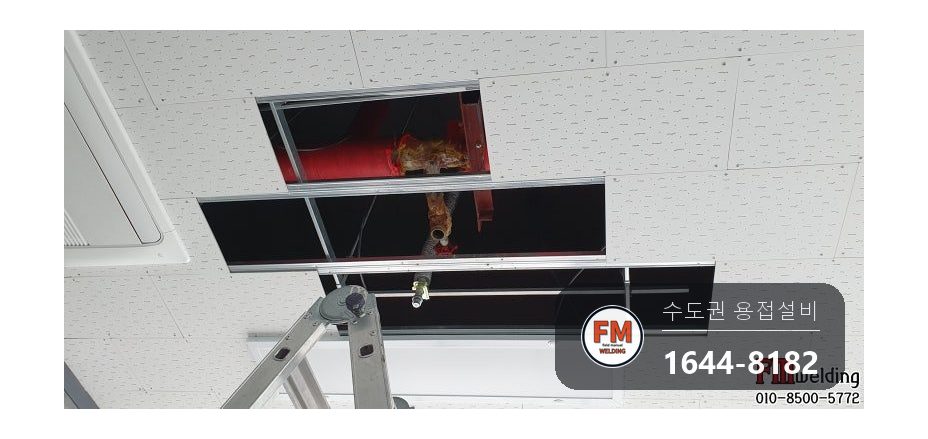

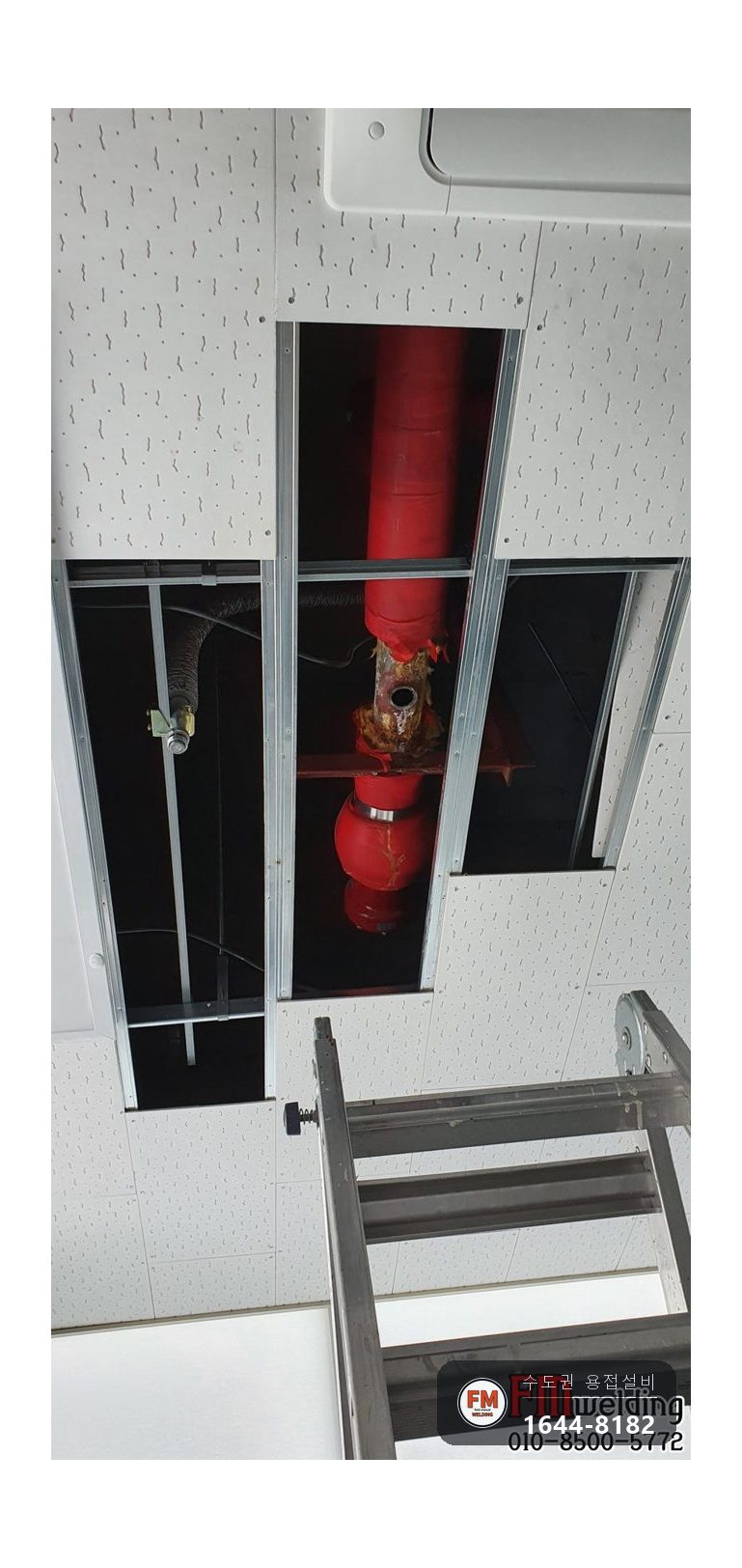

관리팀에서 손 쓸 자리가 나오게끔 천장을 미리 뜯어 두셨습니다.

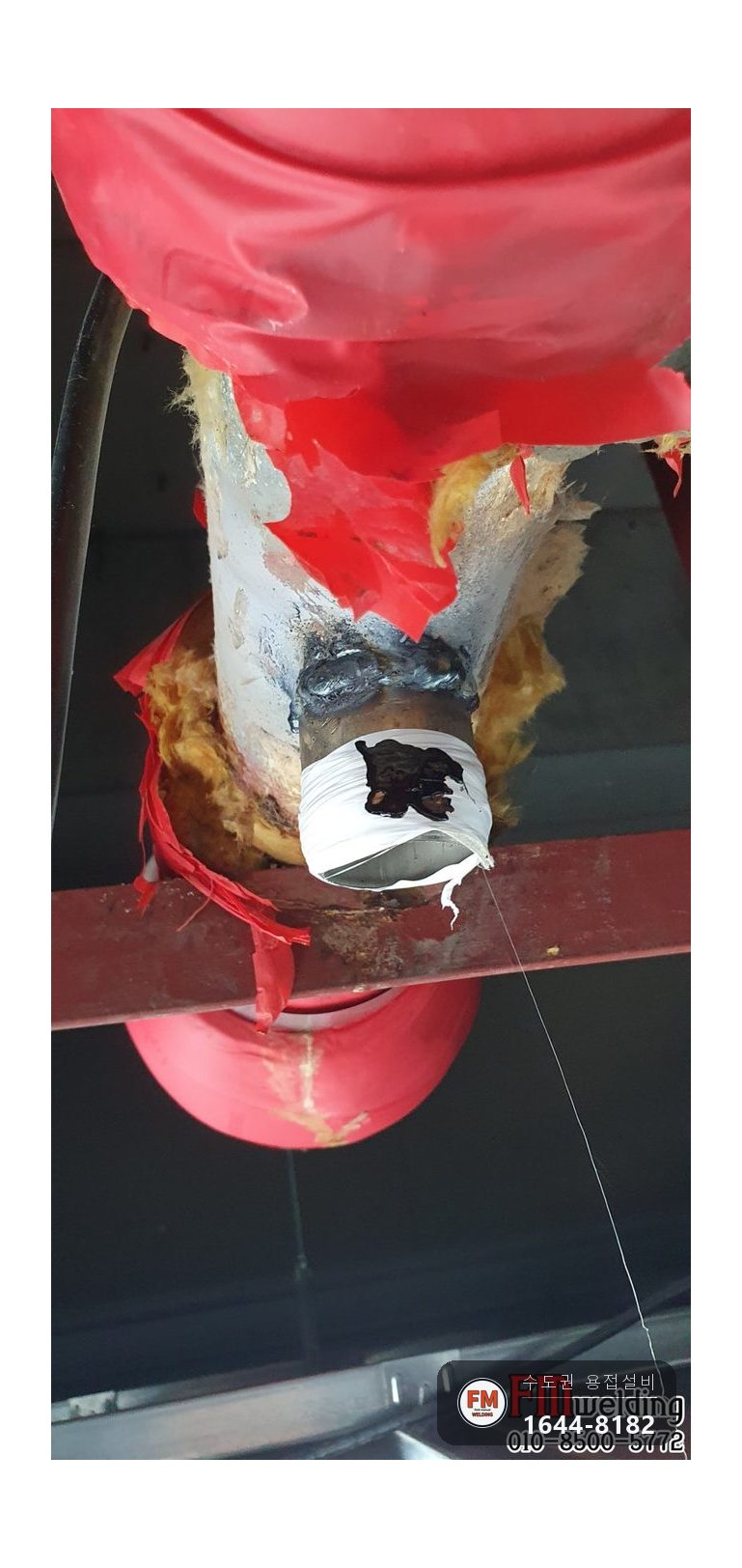

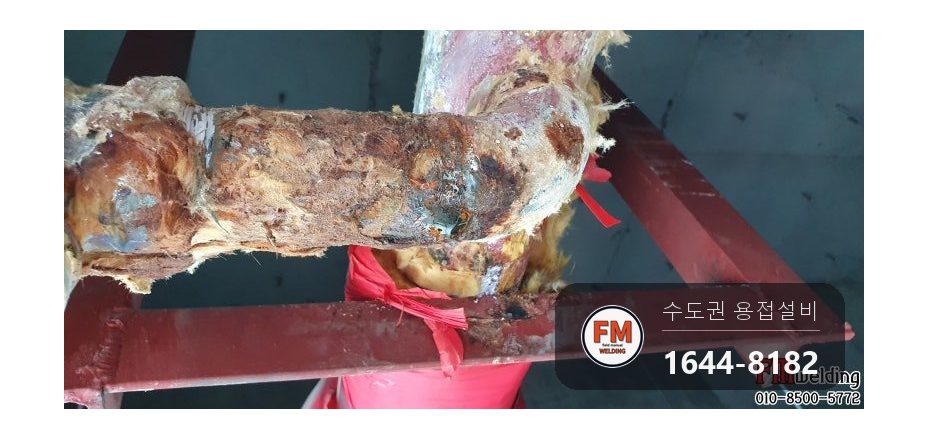

조금씩 새어 나온 물 때문에 관을 싸고 있던 보온재와 관이 같이 부식되어, 전체가 꽤 손상된 상태였습니다.

소방배관에서 샌 물은 보온재를 적시며 퍼집니다. 그래서 겉에 보이는 곳보다 손상된 범위가 넓습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

꼼꼼히 들여다보니 잘못된 용접이 원인이었습니다.

소방배관은 처음 설치하고 수압테스트를 통과했더라도, 세월이 지나면 용접 속 슬래그 섞임, 핀홀 등의 결함에서 물이 새기 시작합니다.

결함이 난 곳은 붙이기 까다로운 오버헤드 자세였는데요. 밑에서 위를 올려다보며 용접하는 구간은 결함이 남기 쉽습니다.

보온재까지 젖어 손상된 관은 용접을 해도 뒤에 약해진 다른 곳이 터질 수 있습니다. 부식 구간을 넓게 들어내고 새것으로 바꿔야 합니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

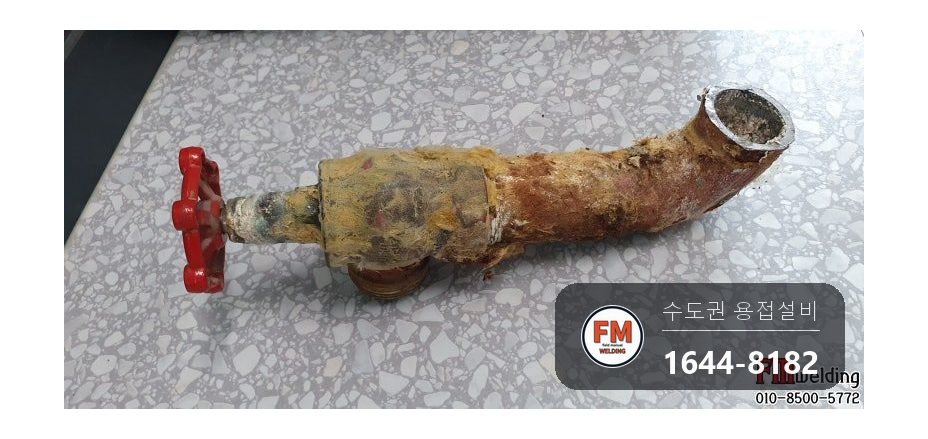

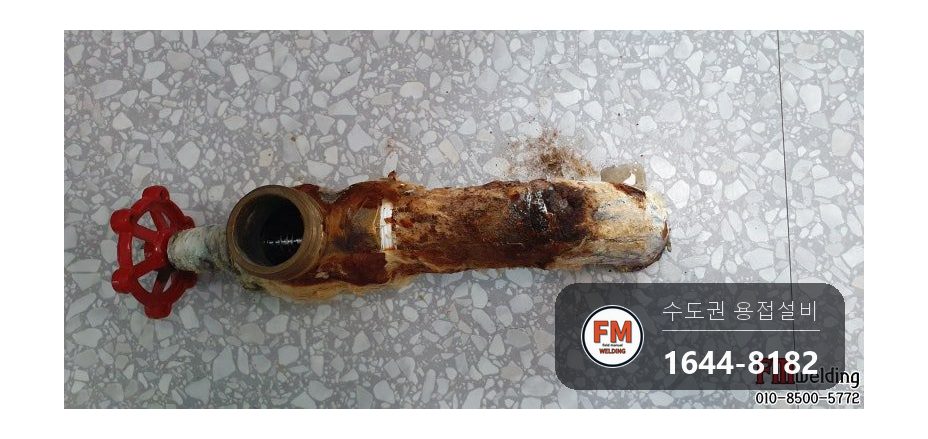

1. 부식된 곳을 통째로 잘라 냈습니다. 그나마 메인관은 멀쩡했습니다.

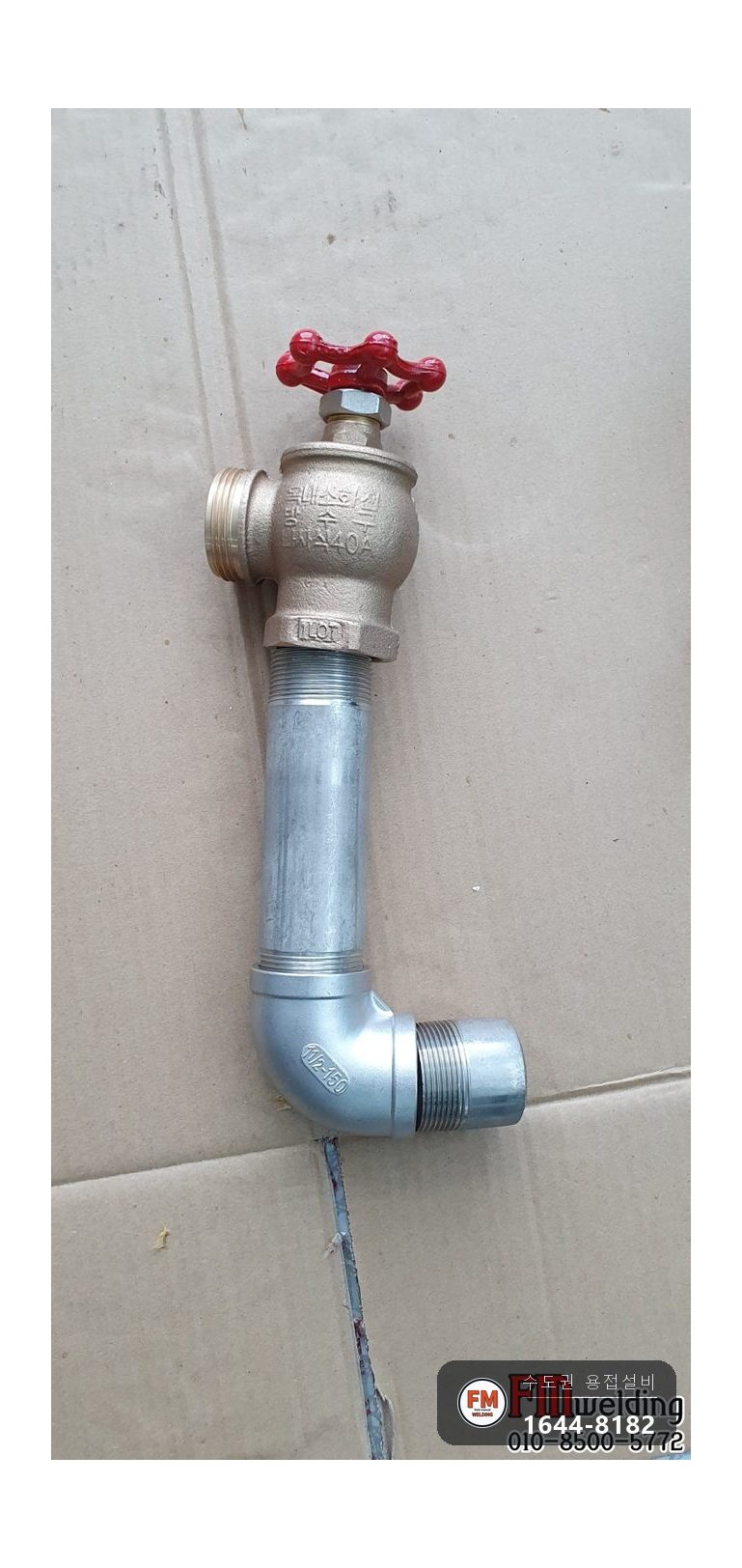

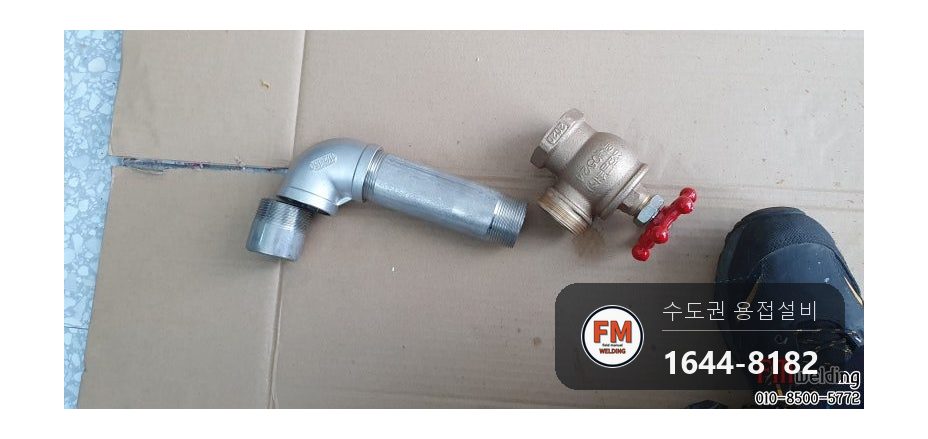

2. 앵글밸브와 부속까지 모두 새것으로 갈았습니다.

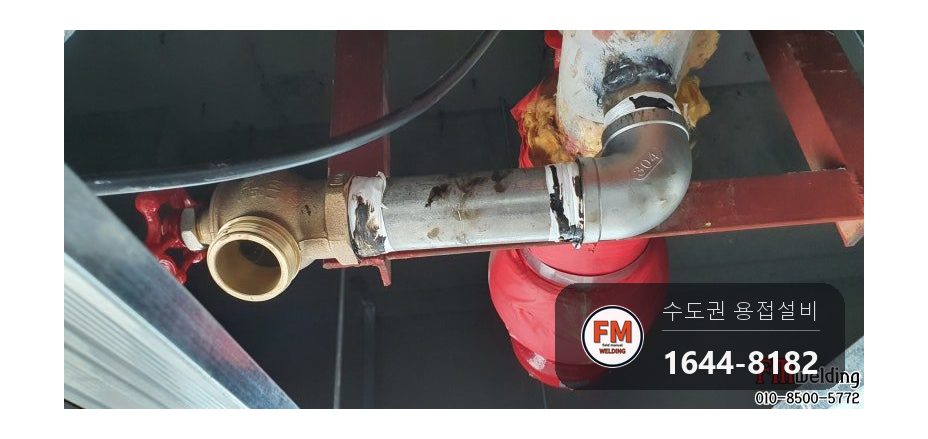

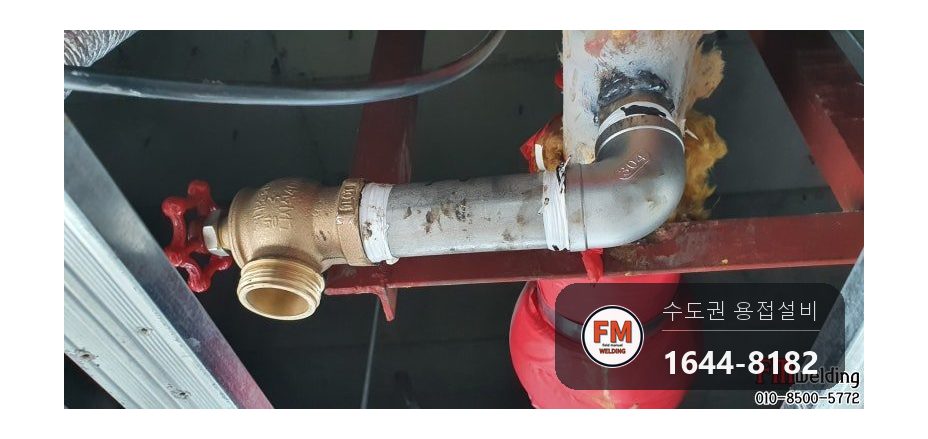

3. 용접할 곳은 직접 붙였지만 나사산 자리에서 물이 비칠 수 있어서, 면사와 테프론에 록타이트까지 써서 나사산 쪽을 이었습니다.
4. 조립을 끝내고 바로 수압테스트에 들어갔습니다.
5. 작업이 길어지면 상가 영업에 지장이 생깁니다. 두 번 걸음 하지 않도록 쓸 장비를 모두 한 차례에 실어 갔습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접은 MMA 아크를 썼고, 용가재는 CS-200이었습니다.

나사산 자리는 면사와 테프론 위에 록타이트를 더해 마감했습니다. 관은 물이 새지 않아야 제 몫을 합니다.

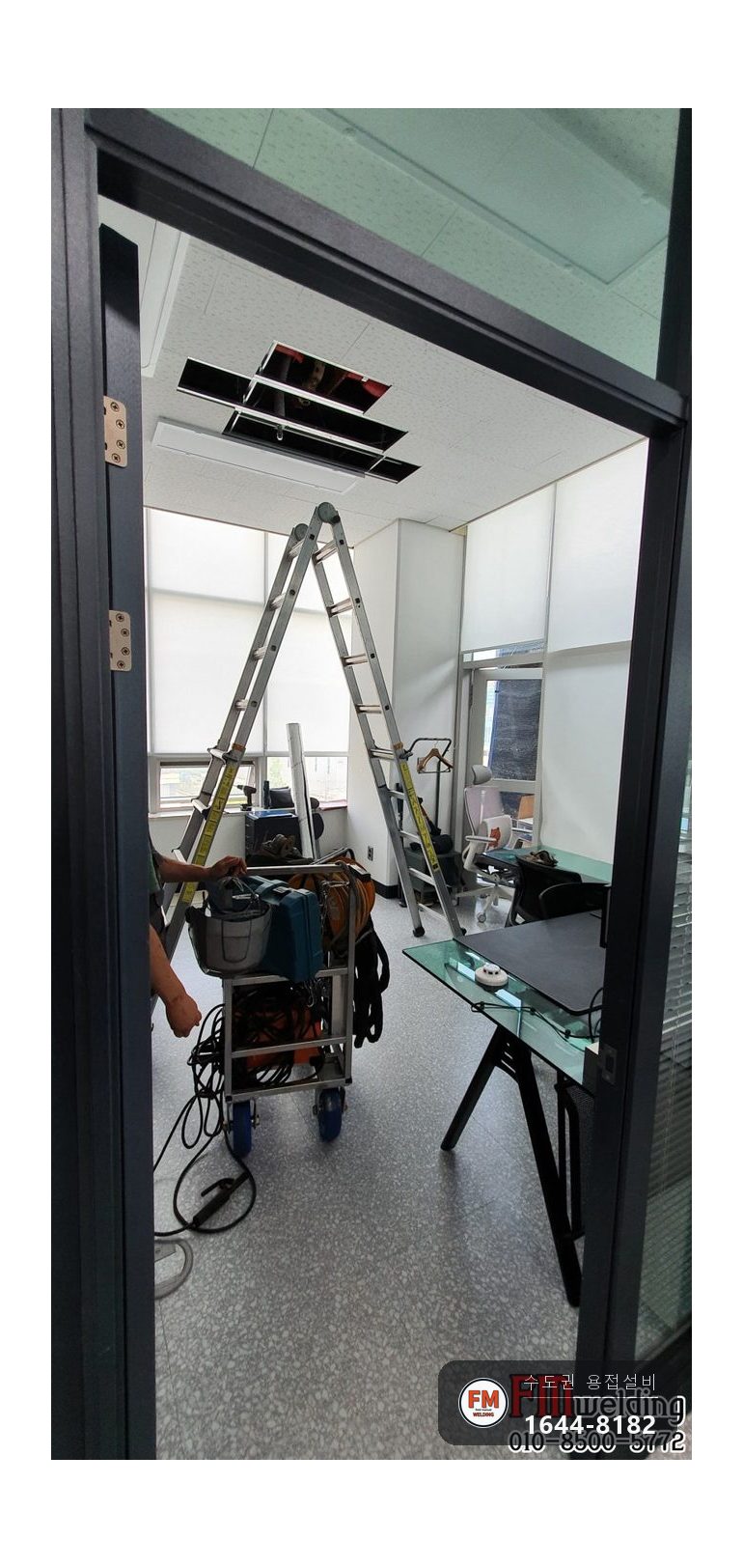

알곤용접기에서 아크용접기까지 쓸 장비를 다 실어 가서 두 번 오갈 일을 없앴습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

수압테스트를 하면 아주 작은 누수도 곧바로 드러납니다. 압을 걸어 봤는데 물 한 방울 새지 않았습니다.

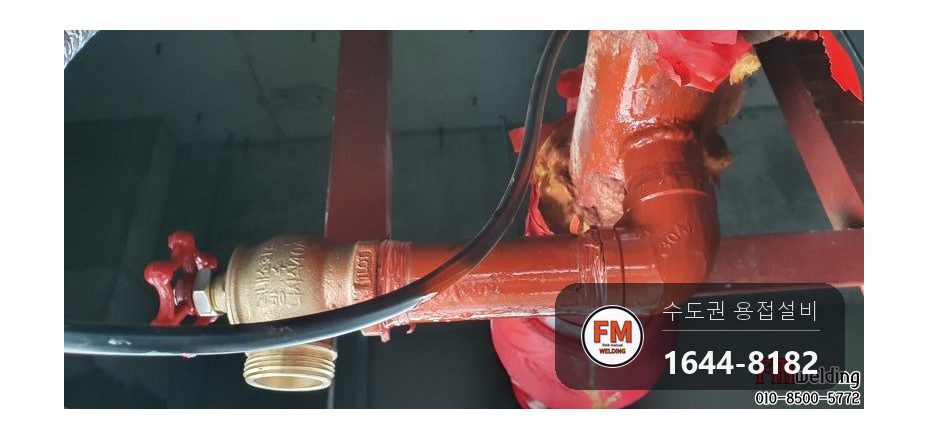

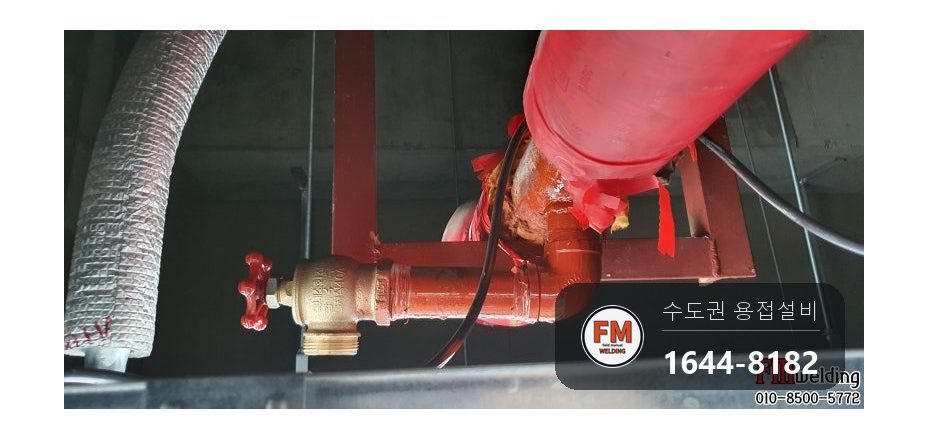

마지막에 부식을 막는 광명단을 발라 두었습니다.

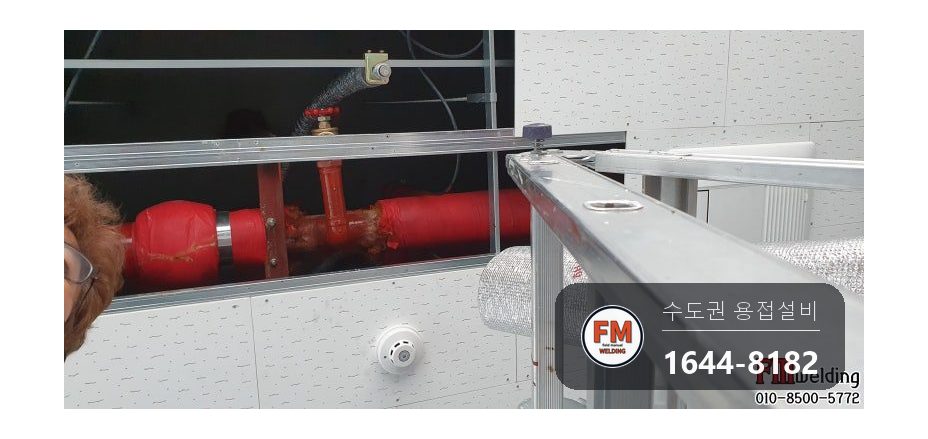

시설관리팀이 천장을 뜯고 작업 여건을 미리 마련해 주셔서 일이 수월했습니다. 천장 누수 현장은 대부분 작업 여건이 나쁩니다.
