현장에 도착해 확인한 내용입니다.

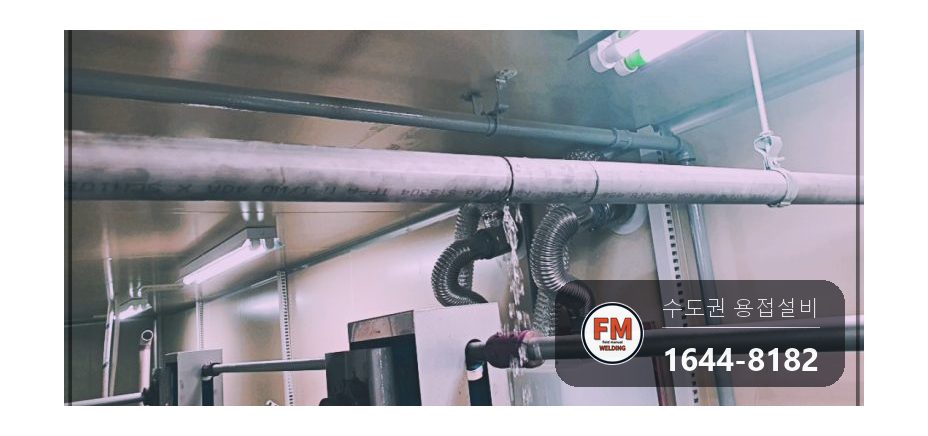

공장에서 식품을 다루는 설비 중 하나인 식품세척기계를 새로 들이는 라인에 스팀배관을 고치고 용접하는 일이 생겼습니다.

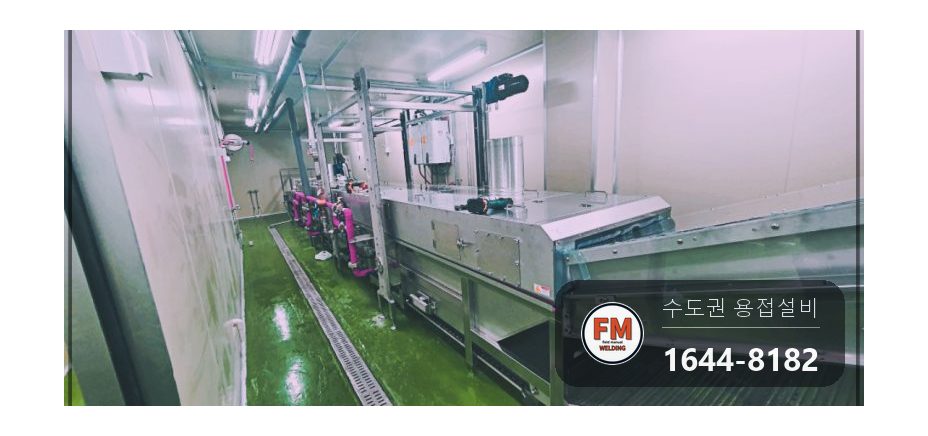

현장에 가 보니 식품 세척 공정용 기계가 들어와 있었고, 막상 설치를 진행하다 보니 생각 못 한 변수 몇 가지가 튀어나온 상황이었습니다.

변수를 풀려면 배관을 더 고쳐야 했습니다.

세척기를 놓을 때 배관과 패럴은 같은 패럴로 맞춰야 한다고 말씀드렸지만, 고객님이 패럴에 리듀서를 맞대기로 용접해 쓰시겠다고 하셔서 요청대로 했습니다.

급수·급탕 배관, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

스팀배관은 공장 가동에 꼭 있어야 하는 설비라 용접할 때 지식과 경험이 더 많이 요구됩니다.

배관 용접은 물이 새지 않는 것이 기본이고, 실력이 검증된 곳이 붙인 배관이라야 뒤탈 없이 새지 않습니다.

배관을 용접하다 보면 옷이 금방 젖는데요. 젖은 옷은 감전 위험이 있어 안전에 신경을 써야 합니다.

급수·급탕 배관, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 주 온수 라인의 장니플 한쪽을 잘라 공간을 냈습니다.

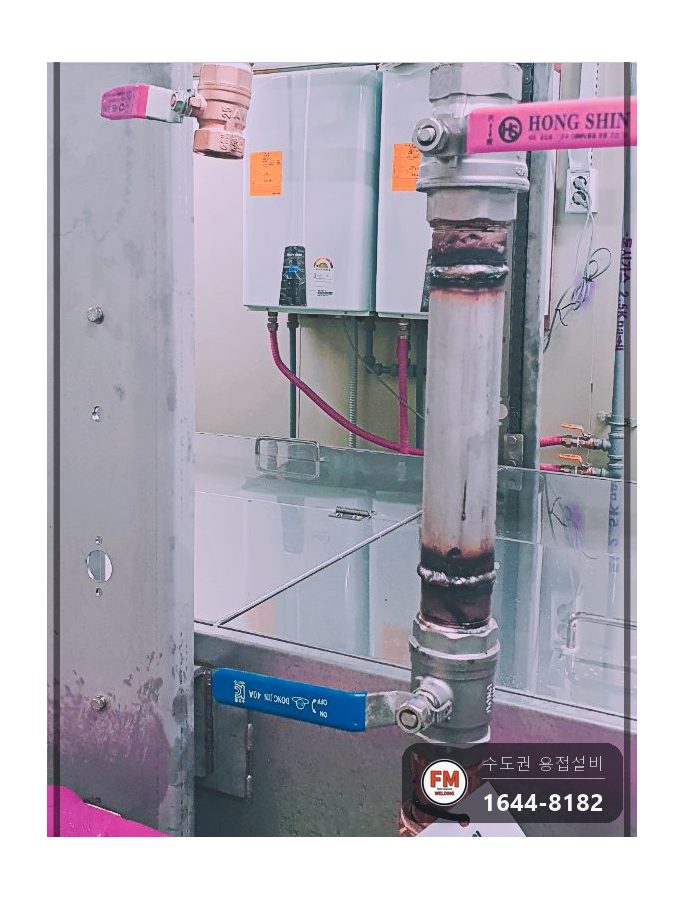

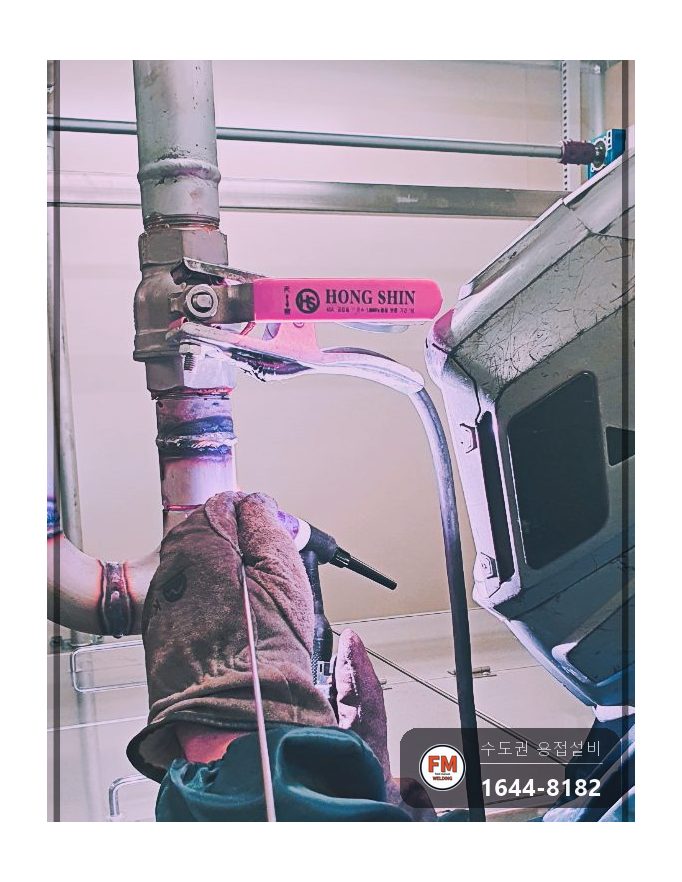

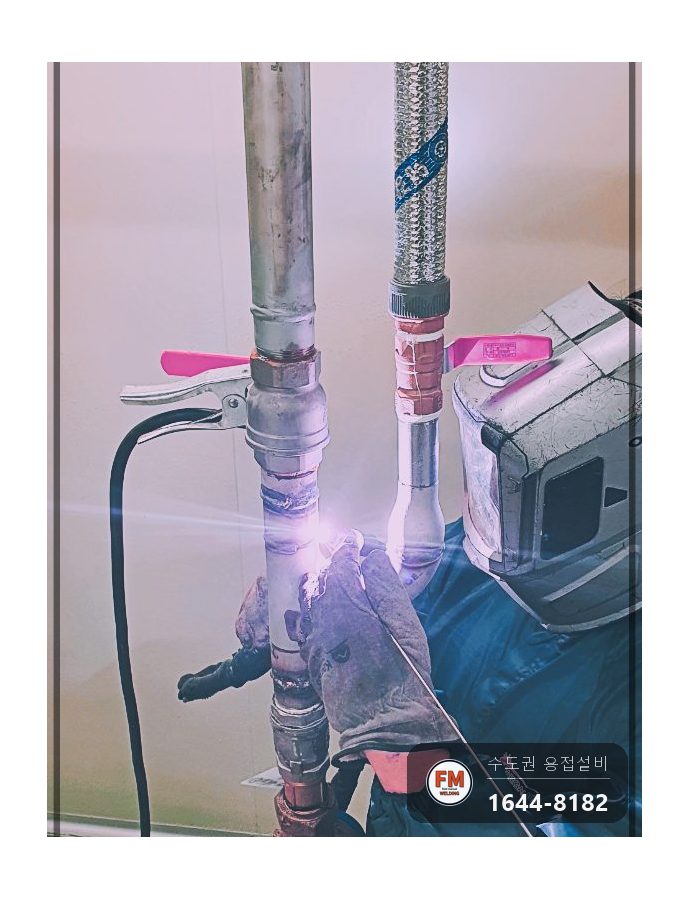

2. 잘라 낸 곳에 T형 부속을 끼워 용접했습니다. 원래 관과 새로 내는 출수 라인이 매끄럽게 연결되게 하는 과정입니다.

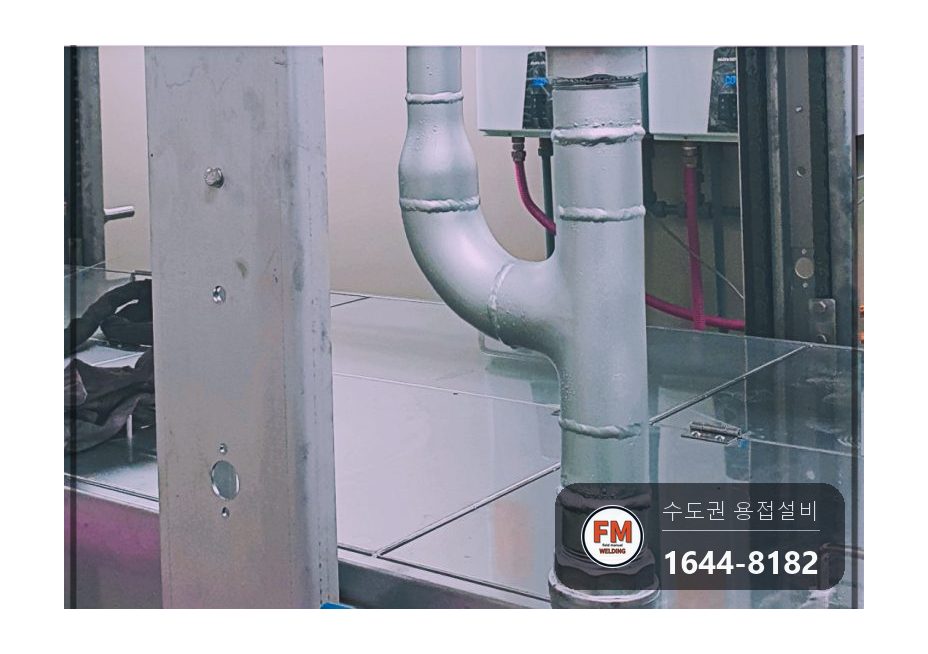

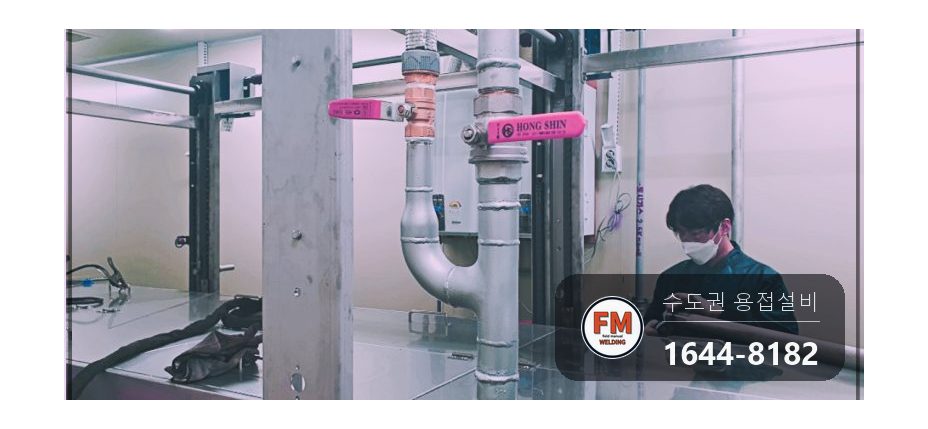

3. 엘보 부속과 리듀서를 용접해 붙이고, 위쪽 PB배관에는 어댑터로 체결해 이었습니다.

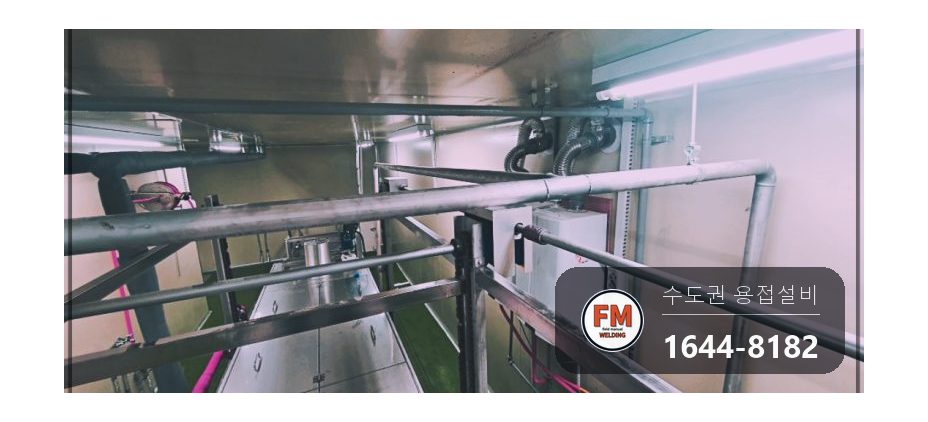

4. 고친 구간에 스텐 코팅제를 바른 뒤 위쪽 스팀배관 라인 수정 작업으로 넘어갔습니다.

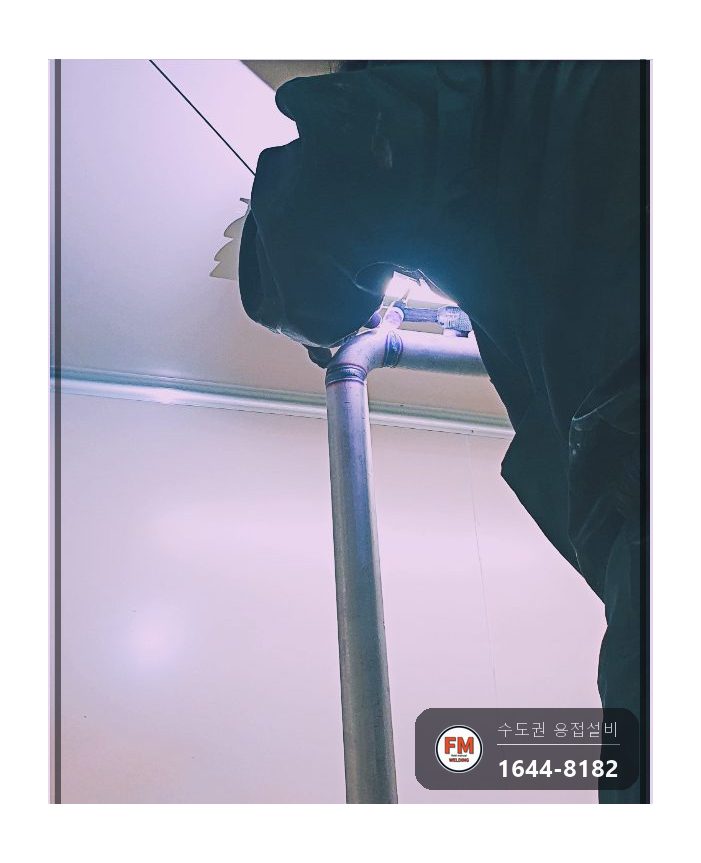

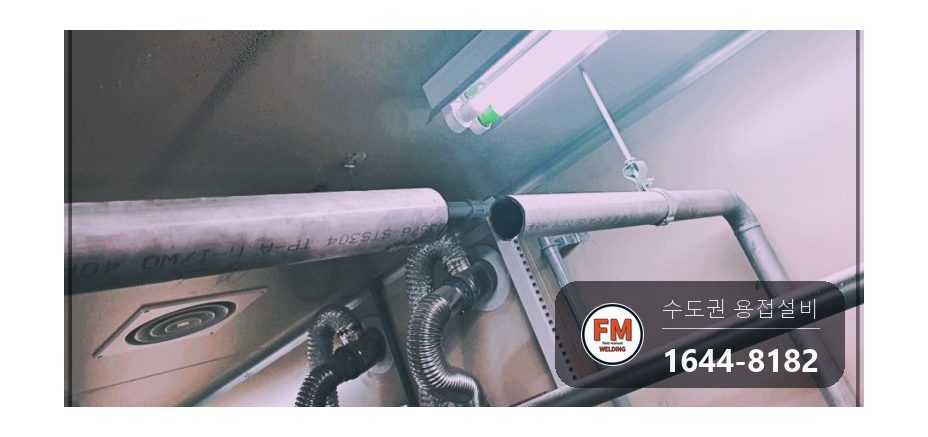

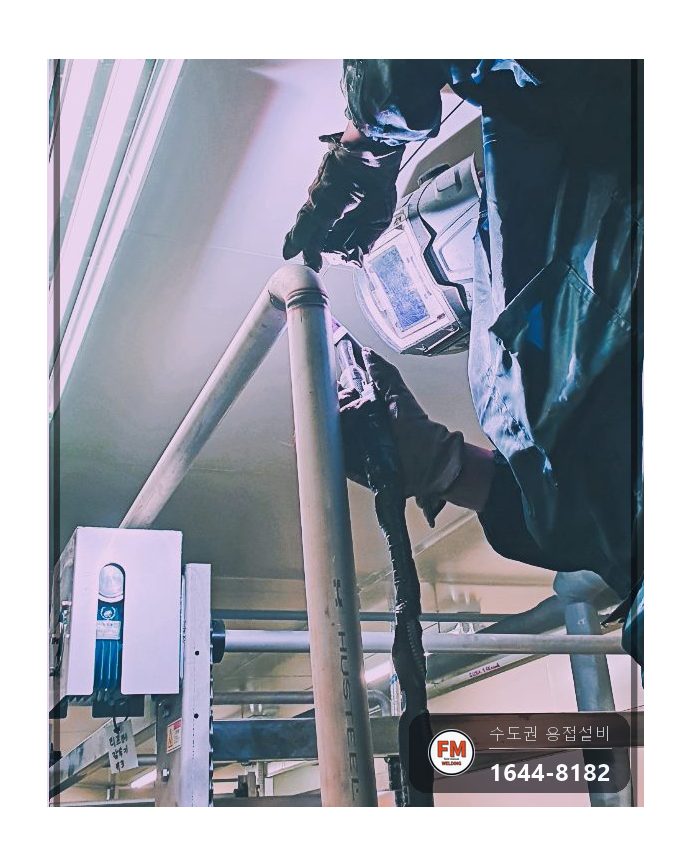

5. 관을 자르고 T부속을 붙여 용접한 뒤, 높이와 길이를 재서 관을 가접하고 세척 기계와 연결했습니다.

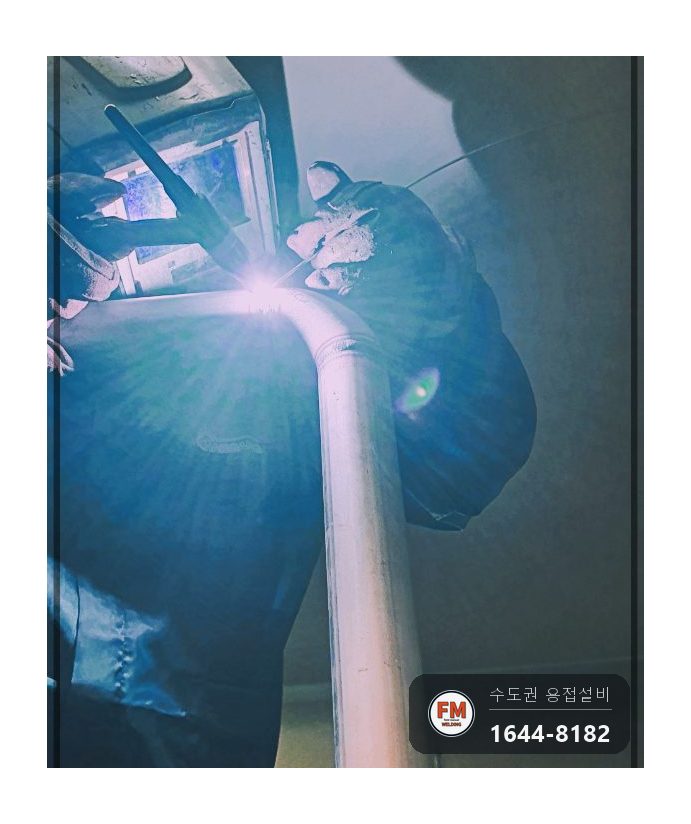

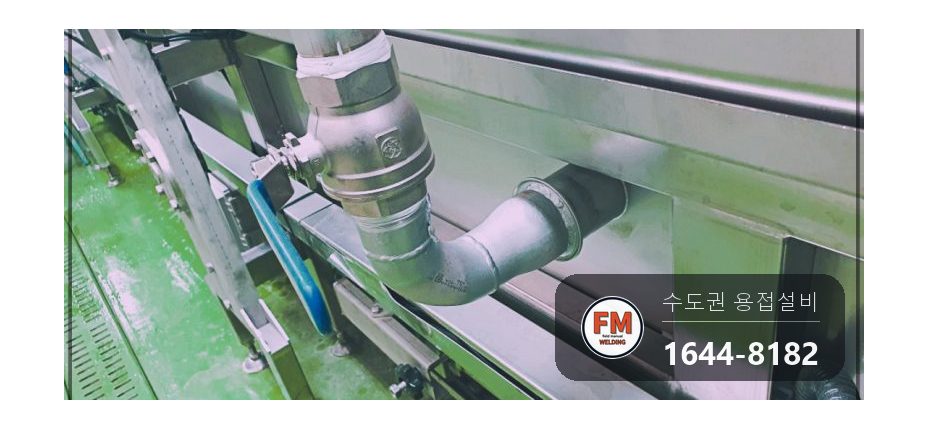

6. 끝으로 세척 기계와 이은 곳을 용접해 작업을 마무리했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

자재는 T형 부속, 엘보, 리듀서입니다. 원래 배관 구성에 출수 라인을 하나 더 얹는 구성입니다.

마감은 스텐 코팅제입니다. 고친 구간의 용접부를 덮어 보호합니다.

패럴은 같은 패럴로 맞추는 게 원칙이지만, 해당 현장은 고객님이 원하셔서 맞대기 리듀서로 했습니다.

에프엠웰딩은 장비를 전부 싣고 현장에 갑니다. 변수가 생겨도 현장에서 바로 고칠 수 있습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

용접을 모두 마친 다음 물이 새는지 보려고 수압 시험을 했습니다.

시험에서 새는 곳은 한 군데도 나오지 않았습니다.
