기계실 소방배관 누수 보수 · 니플 용접

이 작업에서 늘 지키는 것

소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상

누수 확인 — 실제 사용 압력(보통 3.5~5bar)

SR 몰코 보수 — 압착 장비 시공

소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

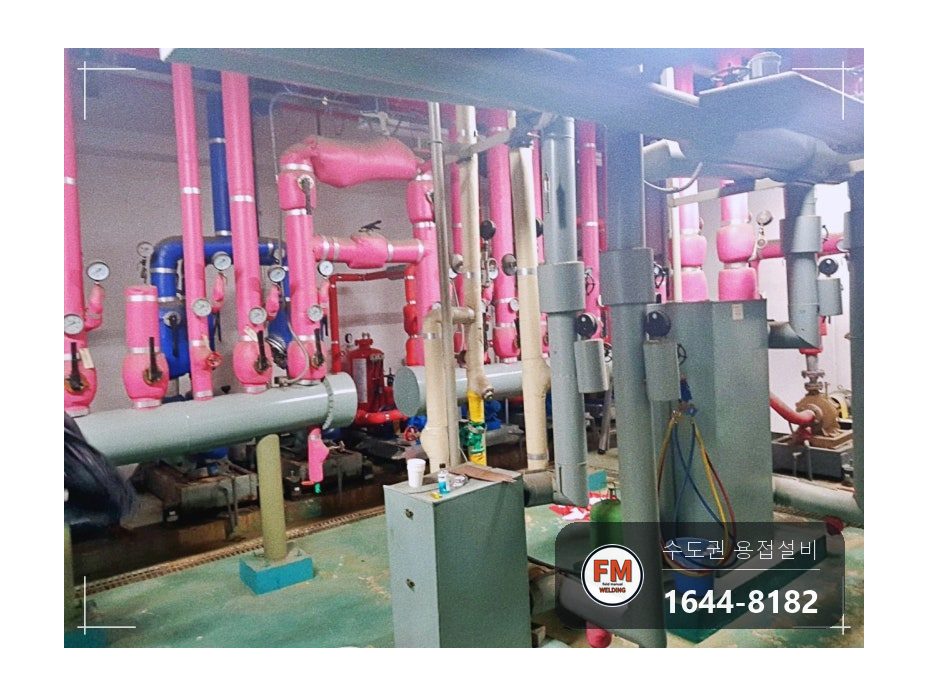

빌딩 기계실 소방배관을 보면 압력게이지가 T자 모양 관에 니플로 달려 있는 경우가 있습니다. 쓰기에는 별 문제가 없어 보여도 소방법 기준과 맞지 않는 시공입니다.

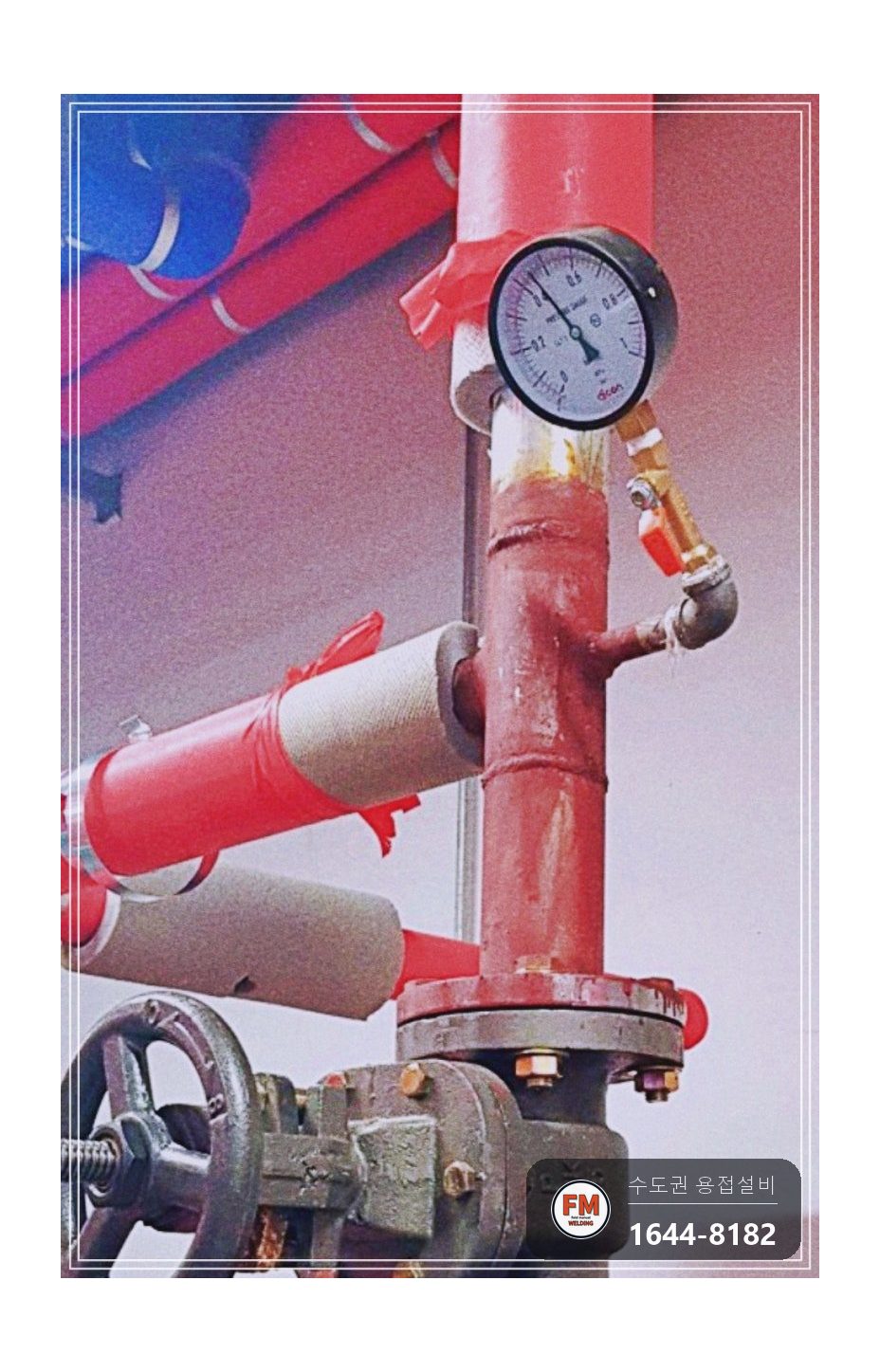

보온재를 벗기고 살펴보니, T형 관에 니플과 압력게이지가 용접으로 붙어 있었습니다.

게이지가 T자 관에 달려 있으면 밸브를 닫았을 때와 열었을 때의 압력을 서로 견줄 수 없습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

압력게이지는 밸브 아래 단관에 붙어 있어야 열고 닫을 때 압력이 어떻게 바뀌는지 읽을 수 있습니다. 자리가 틀리면 게이지가 달려 있어도 점검에 쓸모가 없습니다.

용접으로 산화 피막이 벗겨진 금속은 성한 곳보다 녹이 훨씬 빨리 올라옵니다. 방치하면 관이 부식돼 결국 물이 샙니다.

관을 제대로 다룰 줄 아는 기술자가 시공하지 않으면 샐 확률이 높고, 뒤늦게 결함이 드러납니다. 처음 시공을 누구에게 맡기느냐가 중요합니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

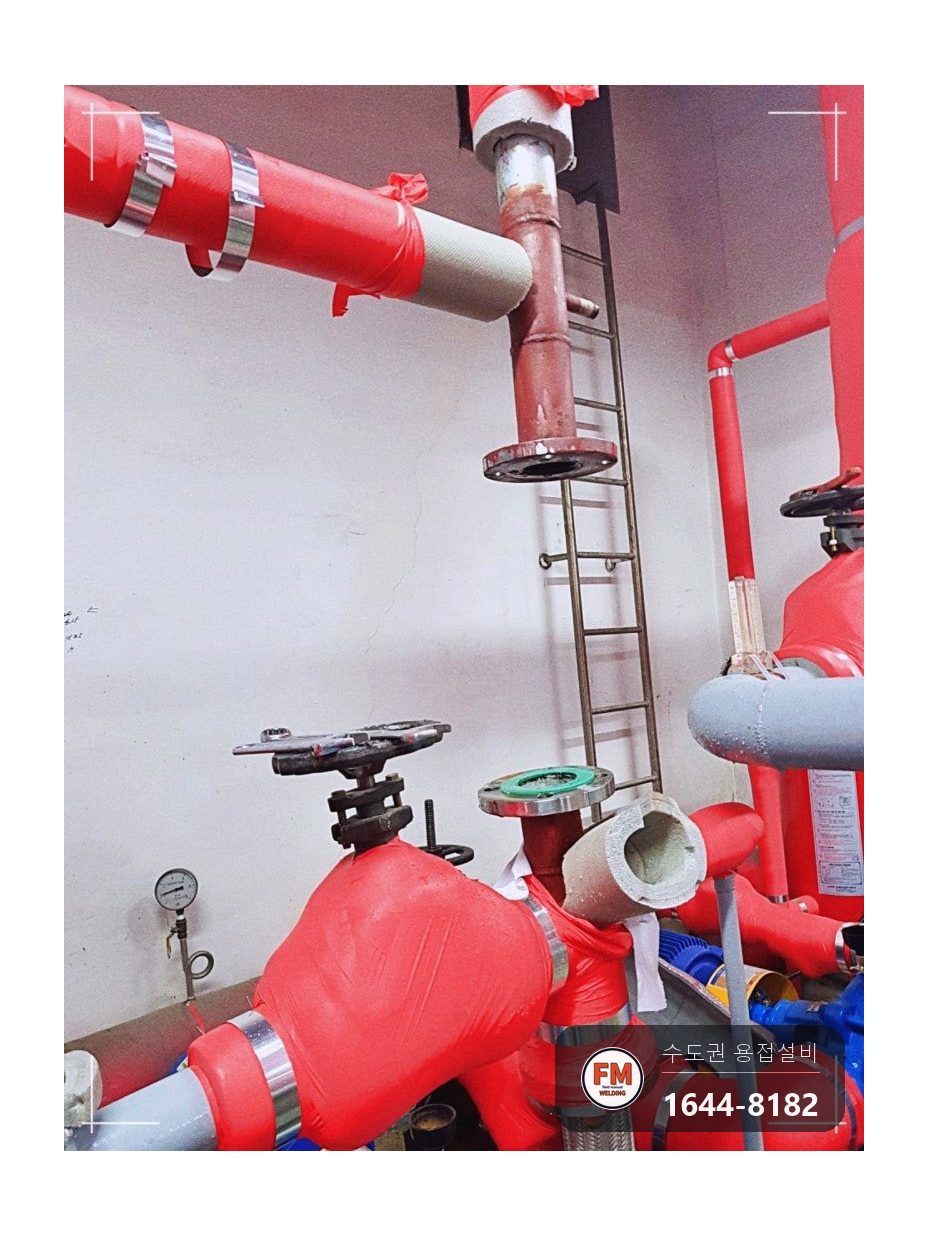

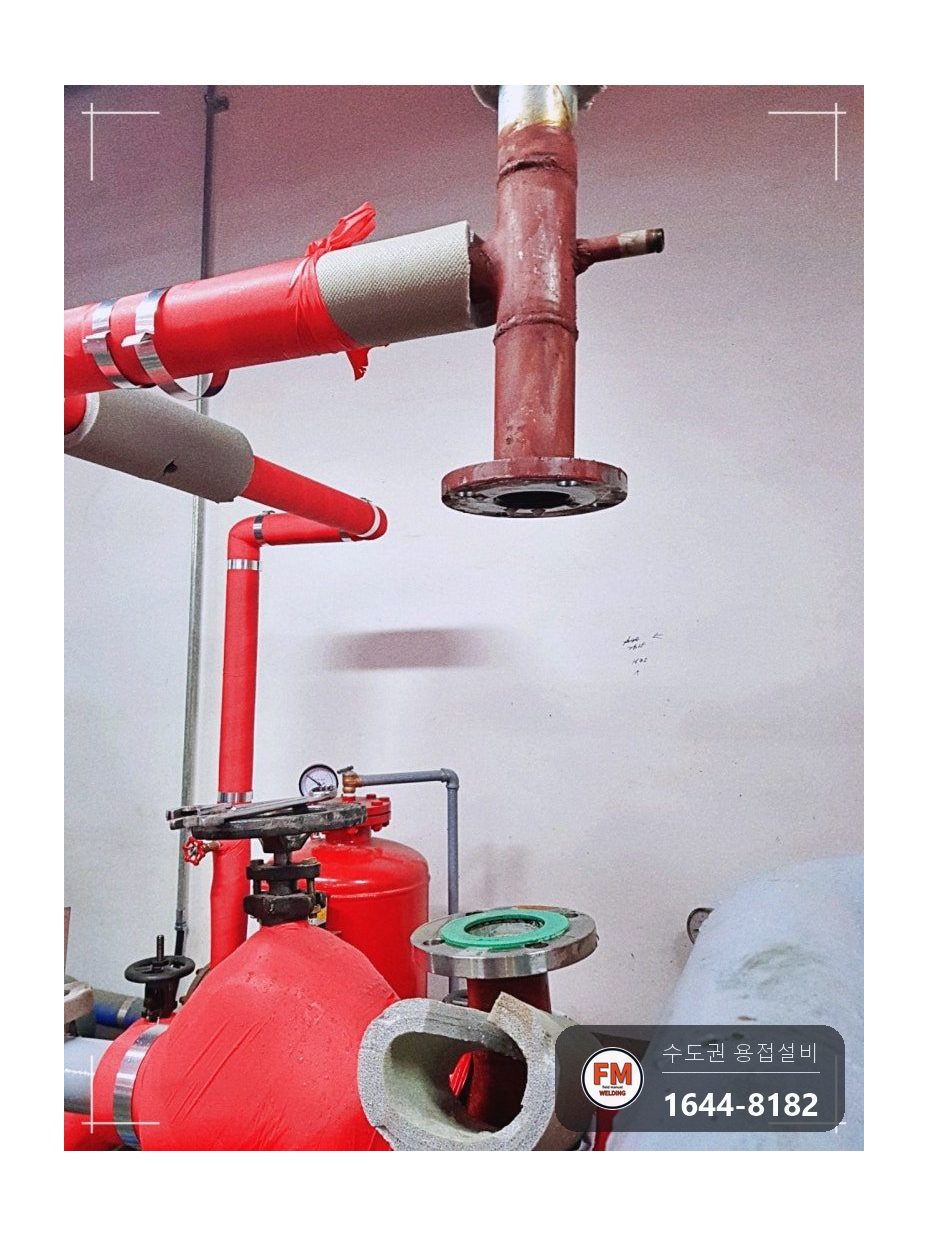

1. 원래 달려 있던 밸브를 떼고 그 자리에 밸브를 다시 넣되 중간에 단관을 끼워야 했습니다. 그래서 치수를 다시 재고 기존 관을 잘라 냈습니다.

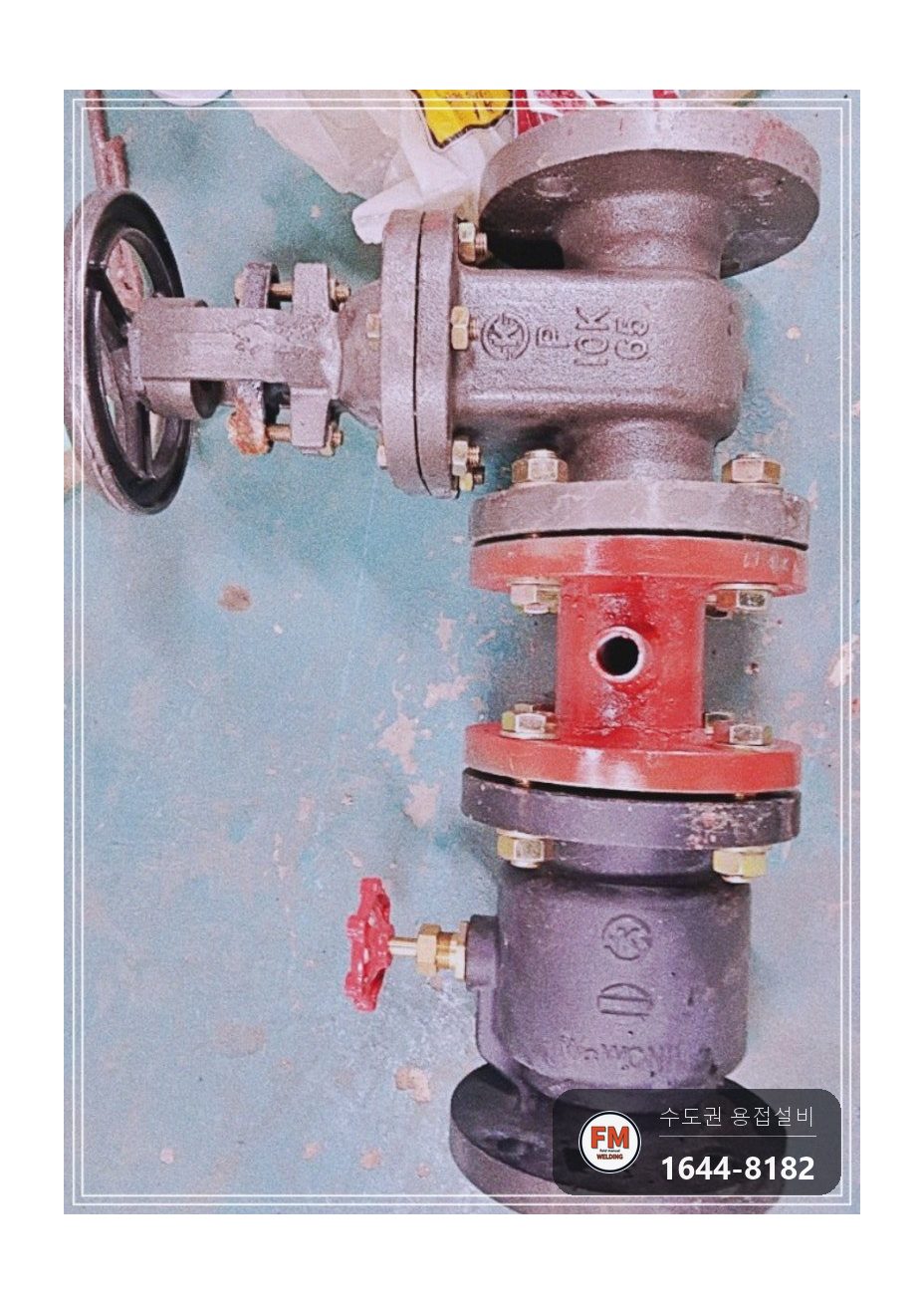

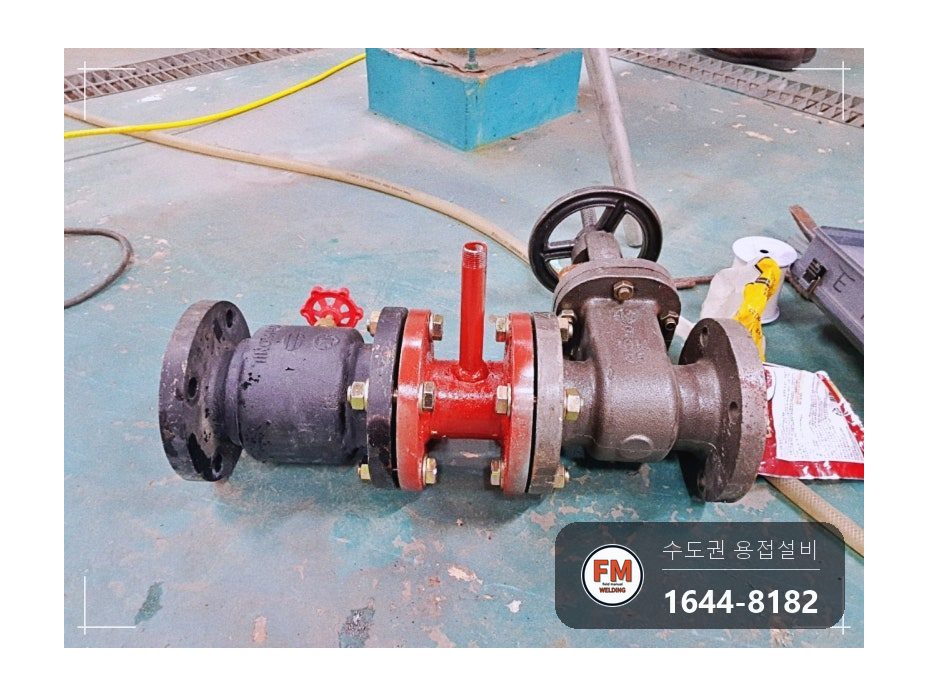

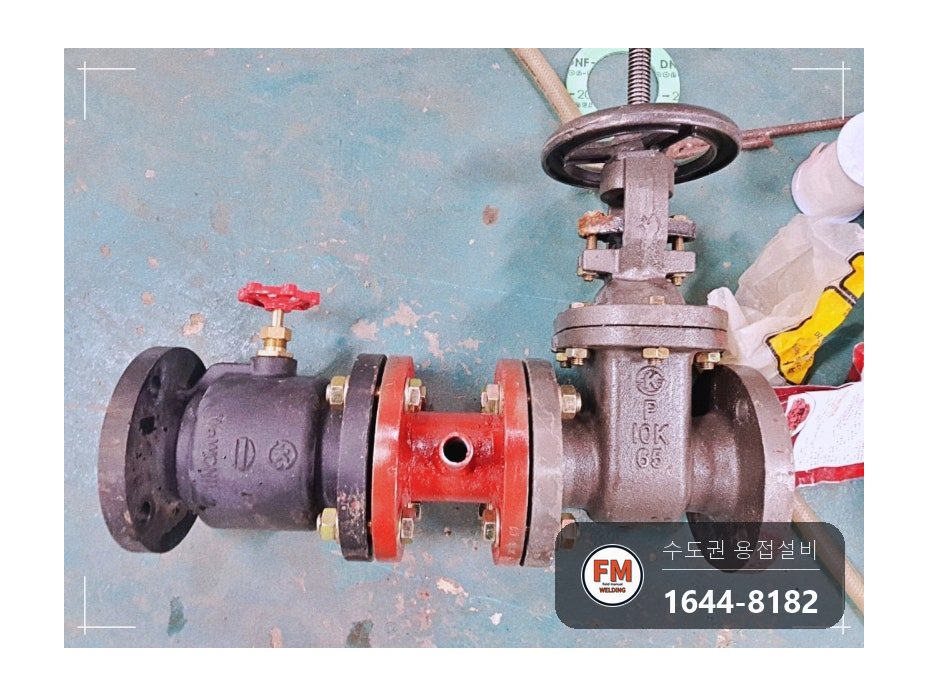

2. 단관을 만들어 구멍을 뚫고, 압력게이지를 달 수 있게 니플을 용접했습니다.

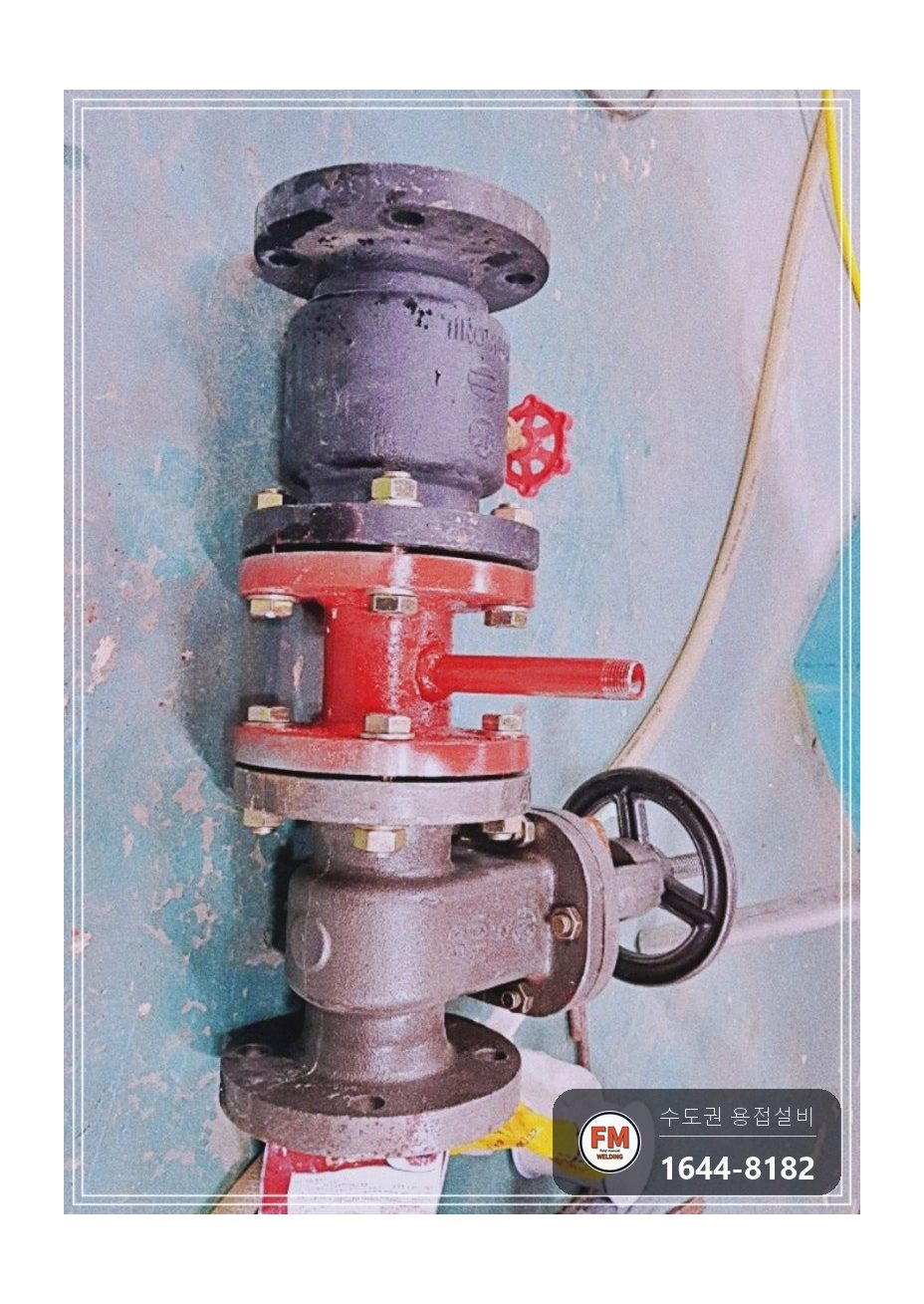

3. 니플을 붙인 단관에는 녹을 막는 광명단을 발랐습니다.
4. 예전 압력게이지 자리에는 테프론을 감고 캡을 끼워 막았습니다.
5. 단관이 들어가 길어진 밸브 쪽 길이에 맞춰 플랜지를 잘라 높이를 맞춘 다음 용접하고, 밸브를 새로 달아 조립을 마저 했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

들어간 자재는 단관, 니플, 캡입니다. 압력게이지 자리를 옮기려면 밸브 아래에 게이지를 달 단관을 새로 만들어야 합니다.

플랜지는 단관이 들어간 만큼의 길이에 맞게 잘랐습니다. 높이가 안 맞으면 밸브가 기울어진 채로 앉습니다.

마감재는 광명단입니다. 쇠로 된 금속은 녹 방지 스프레이나 도료를 꼭 발라 줘야 합니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

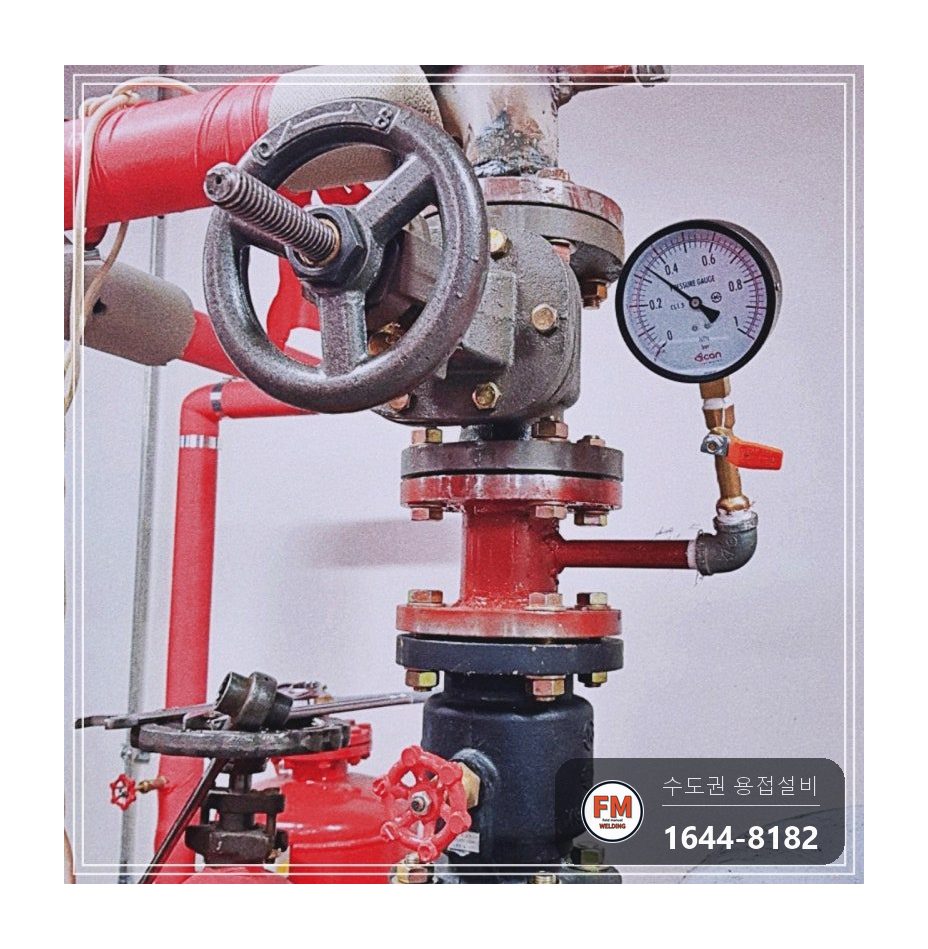

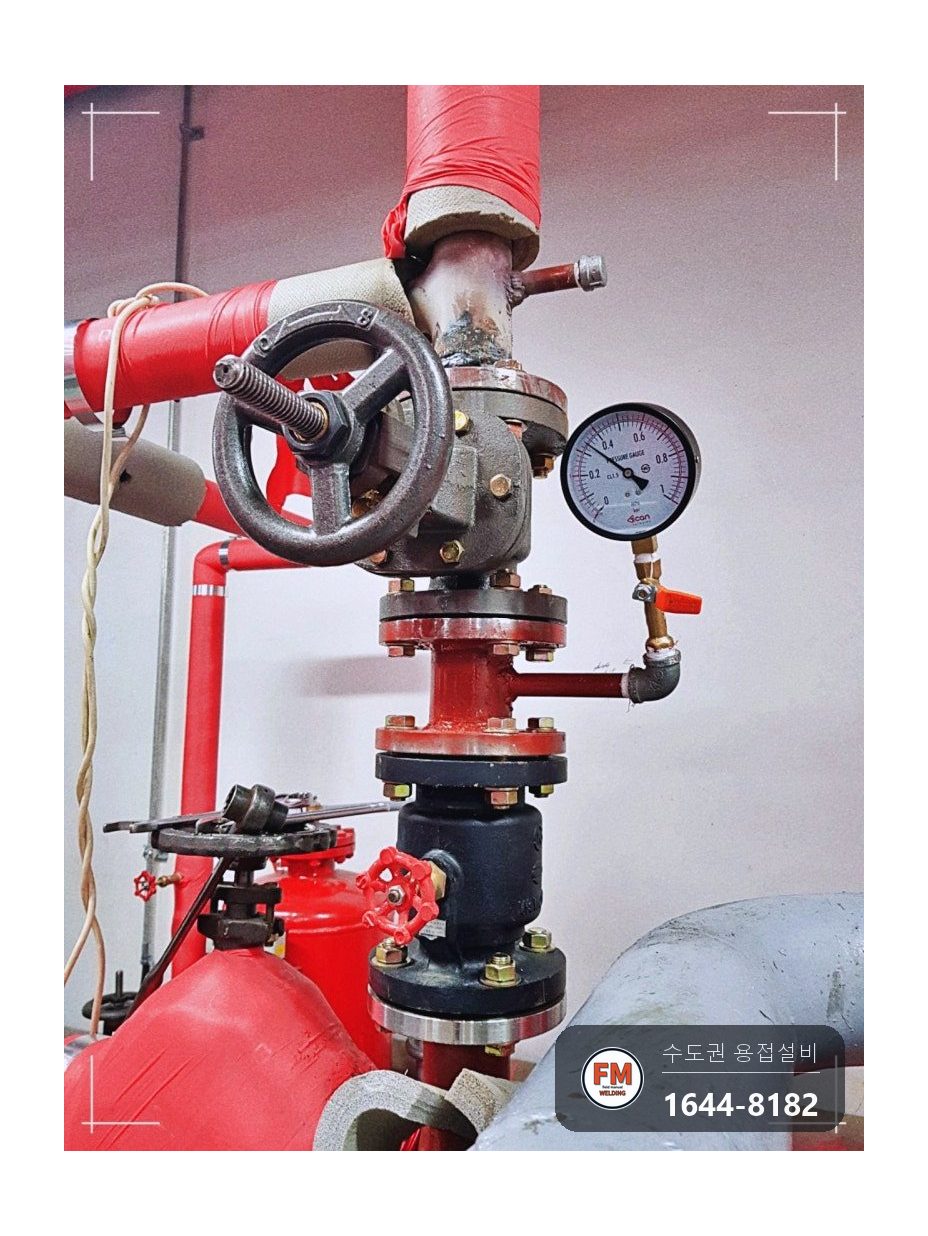

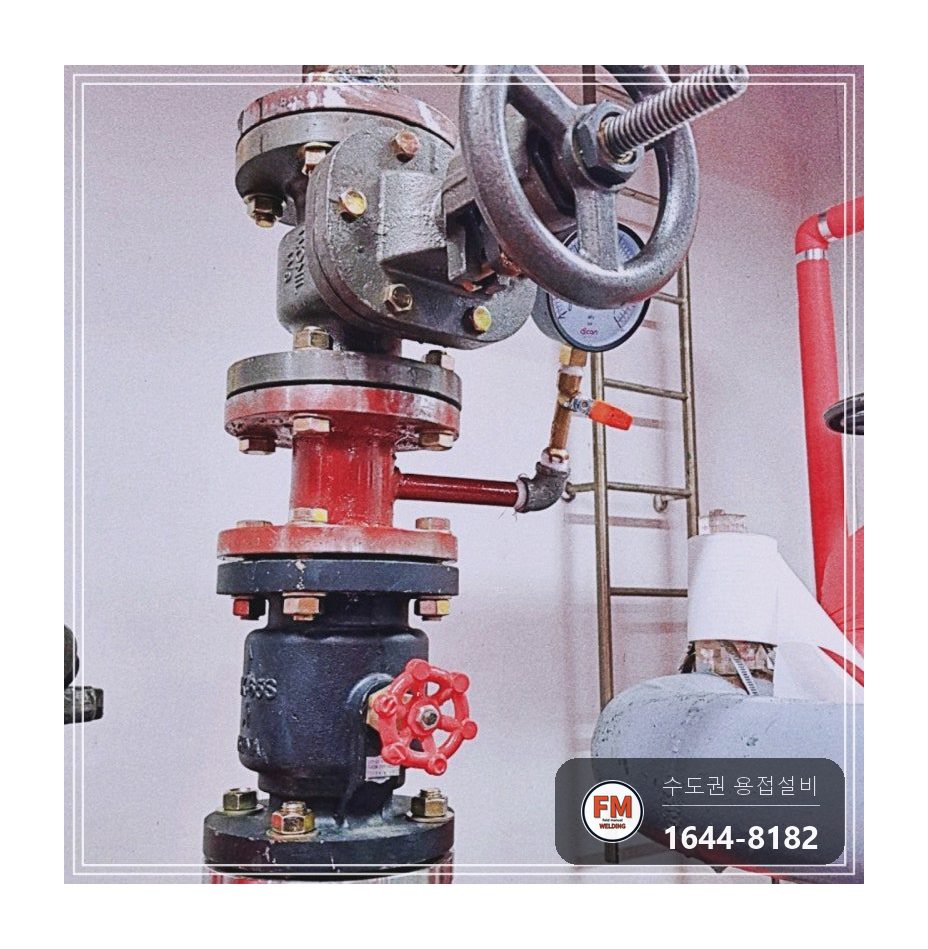

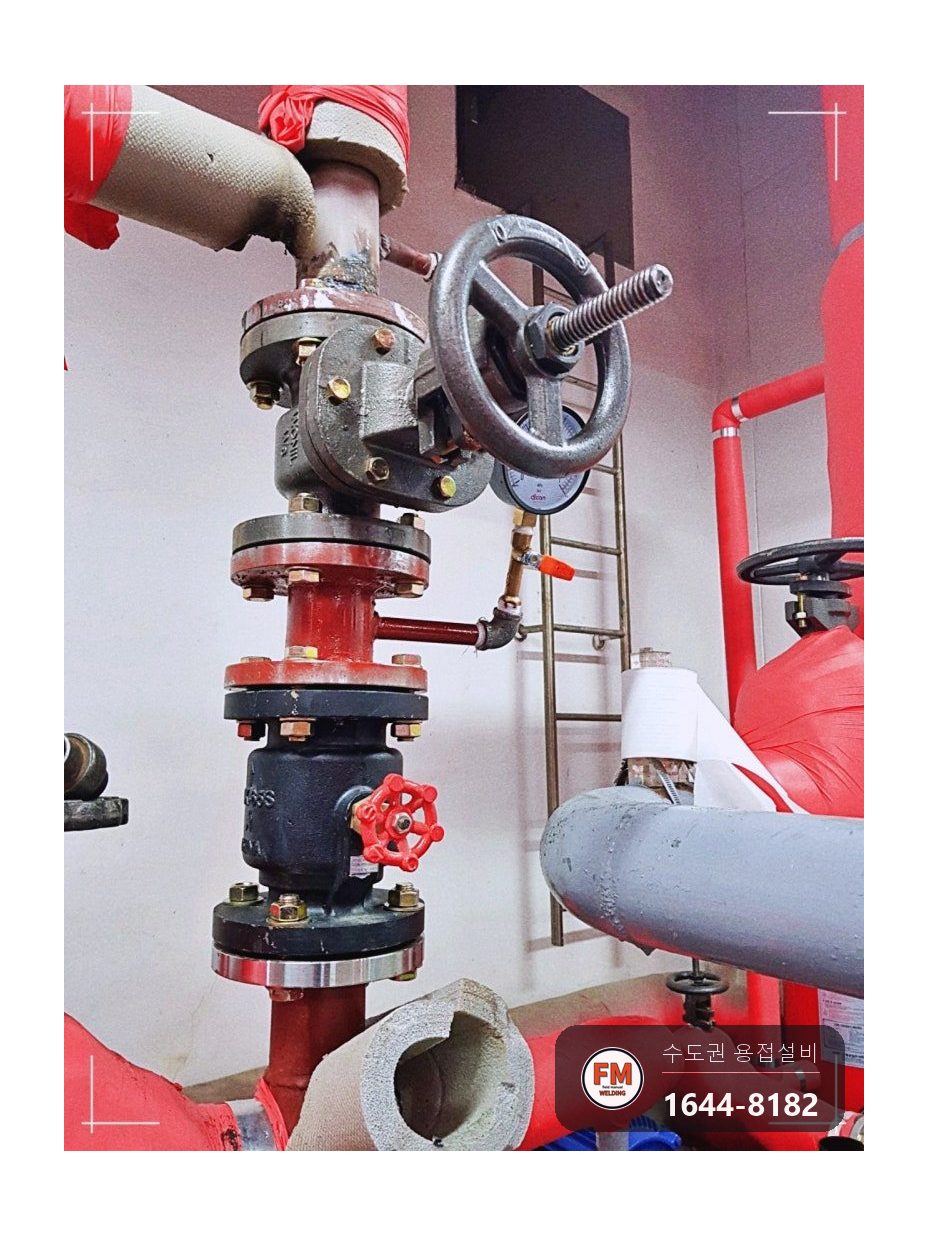

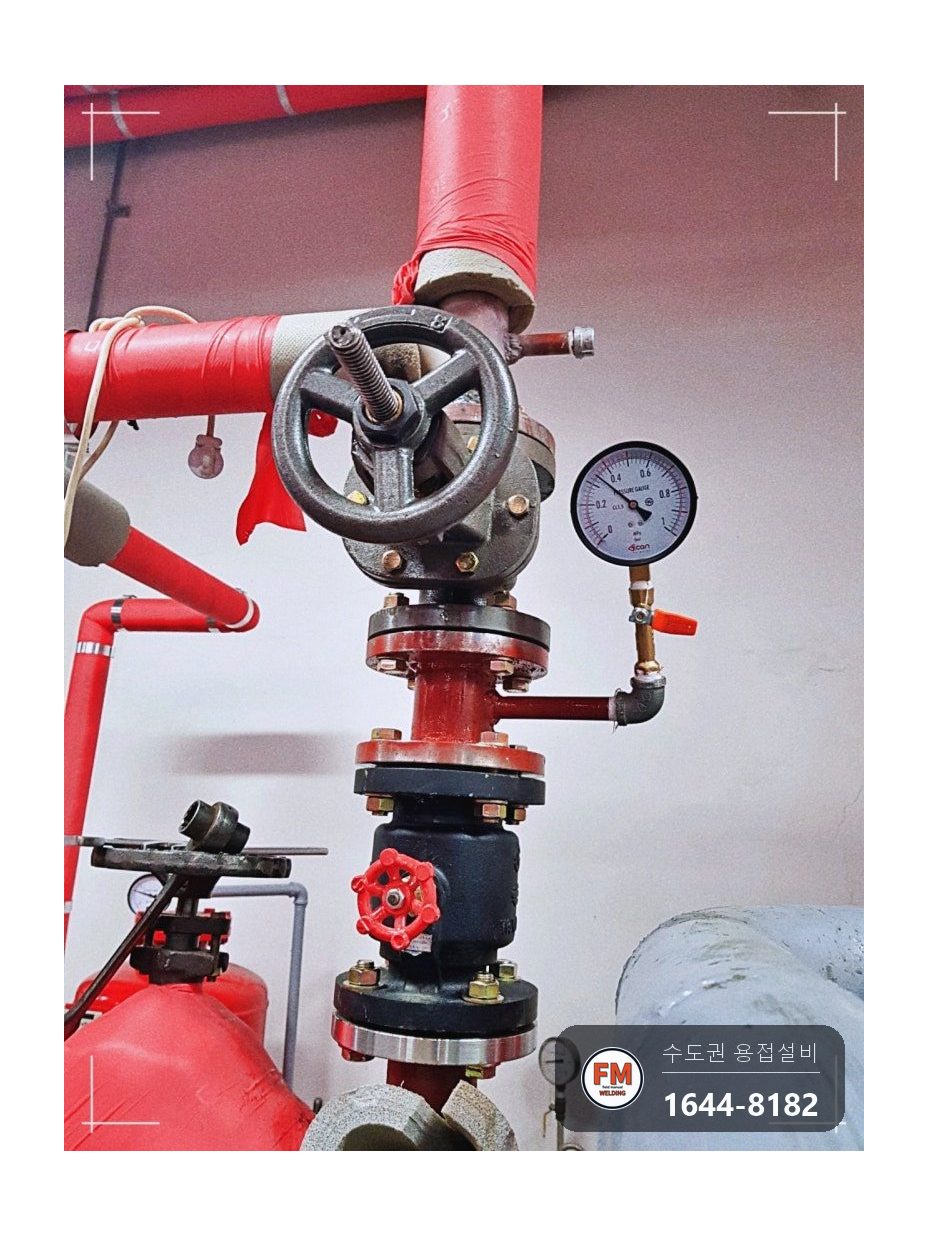

압력게이지를 소방법에 맞는 자리로 옮겨 단 뒤 압력을 걸어 가동해 봤습니다.

문제없이 작동하는 것을 보고 작업을 끝냈습니다.

에프엠웰딩은 새는 곳을 고치는 일 말고도, 소방법 기준에 맞지 않게 된 시공을 바로잡는 일도 같이 합니다.
