동배관 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

스포츠센터 남탕, 여탕 양쪽 스팀관에서 한꺼번에 증기가 새어 나왔습니다. 두 곳이 같이 샜다는 것은 라인 전체가 같은 시기에 비슷하게 낡았다는 신호입니다.

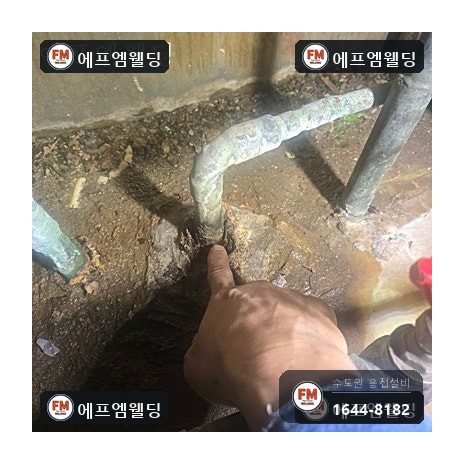

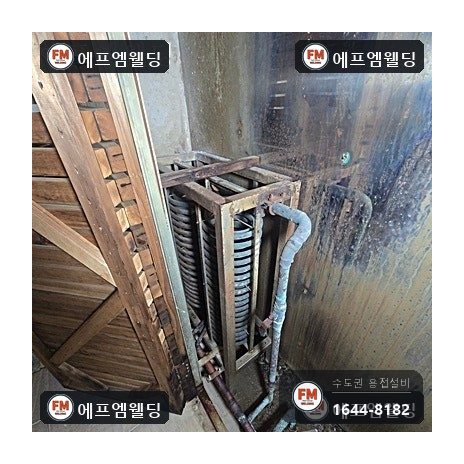

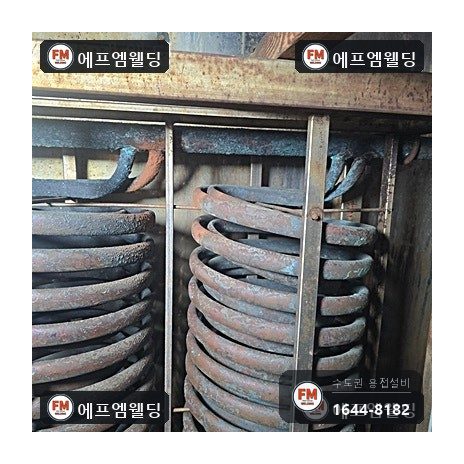

관은 두꺼운 보온재에 싸여 있었습니다. 보온재를 벗기자 낡은 동관 몇 군데가 부식돼 있었고, 부식된 곳으로 증기가 새고 있었습니다.

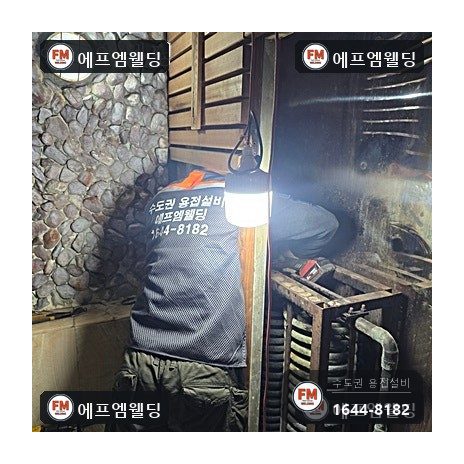

영업하는 동안에는 작업할 수 없는 설비라, 주말 쉬는 날에 맞춰 들어갔습니다. 찜질방 안쪽은 비좁아 몸을 숙여야 겨우 손이 닿았습니다.

동배관 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

스팀 라인은 하루에도 몇 번씩 달궈졌다 식기를 되풀이합니다. 늘어나고 줄어들기를 거듭하는 금속은 접합부부터 피로가 쌓입니다.

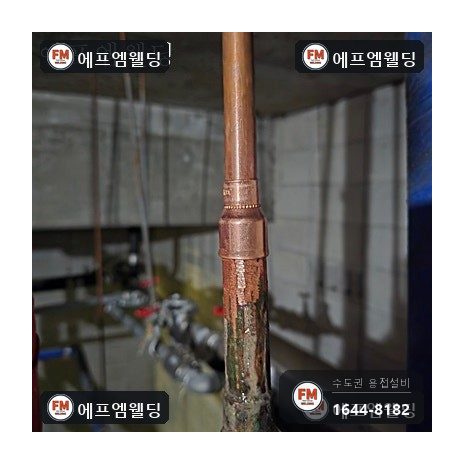

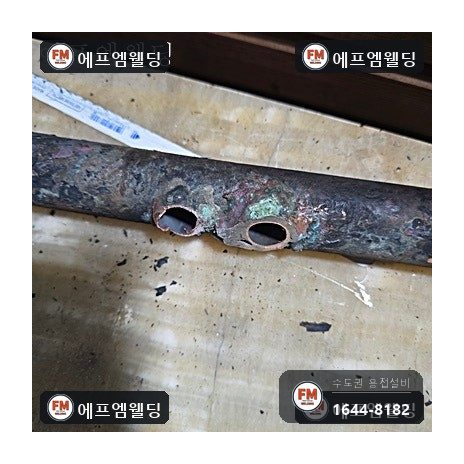

동관에는 속에서 바늘구멍처럼 파고드는 부식이 생깁니다. 겉으로 멀쩡해 보여도 관벽이 얇아져 있어서, 증기 압력을 받으면 얇아진 곳부터 뚫립니다.

보온재가 두꺼우면 누수가 시작돼도 꽤 오래 알아채지 못합니다. 새는 증기가 보온재 속에 갇혔다가 나중에야 바깥으로 나오기 때문입니다.

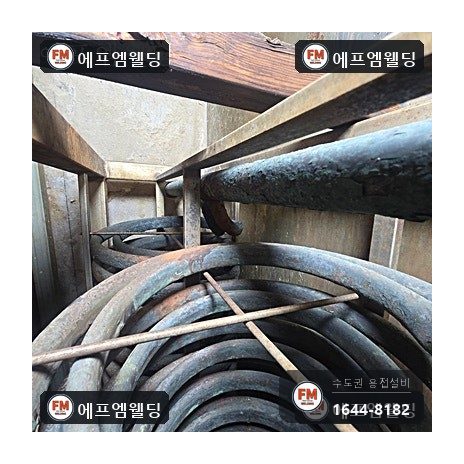

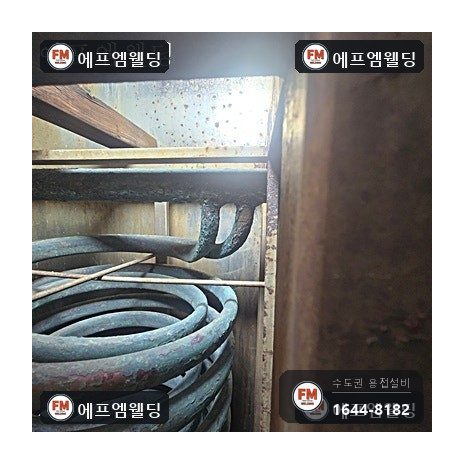

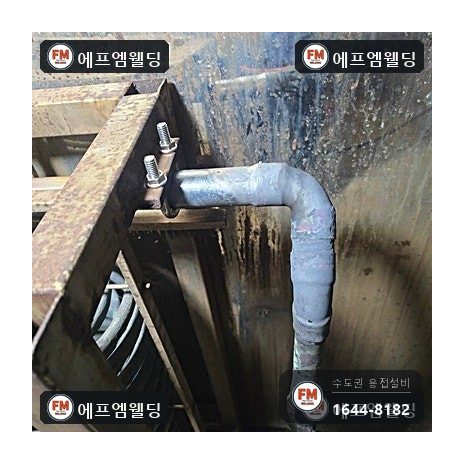

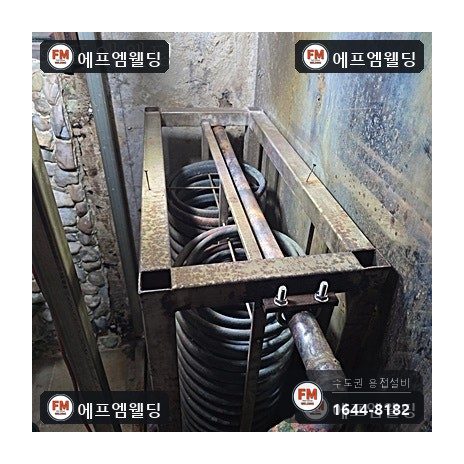

코일 입구로 향하는 구간은 관이 몇 번이나 꺾여 있습니다. 꺾이는 곳마다 응력이 모여 꺾인 접합부가 먼저 부식됩니다.

동배관 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

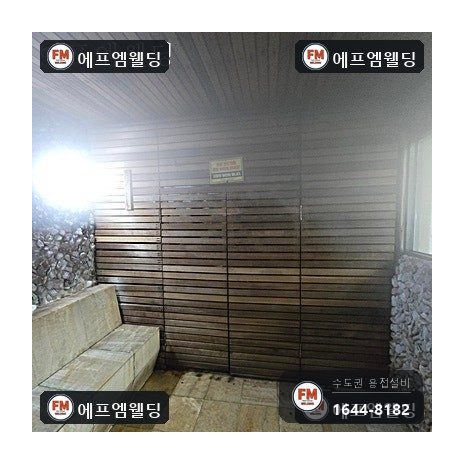

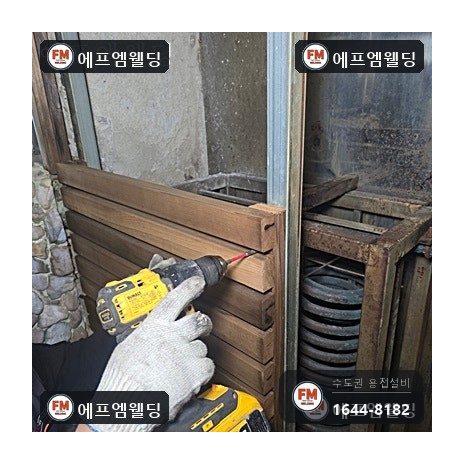

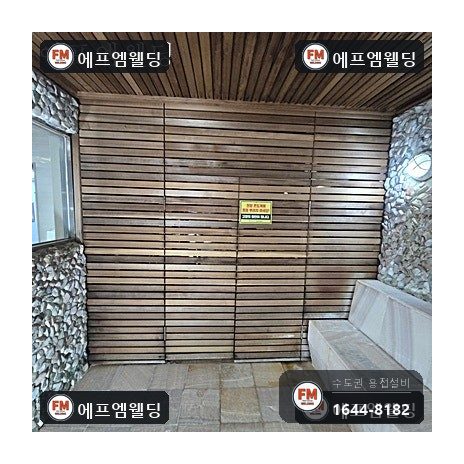

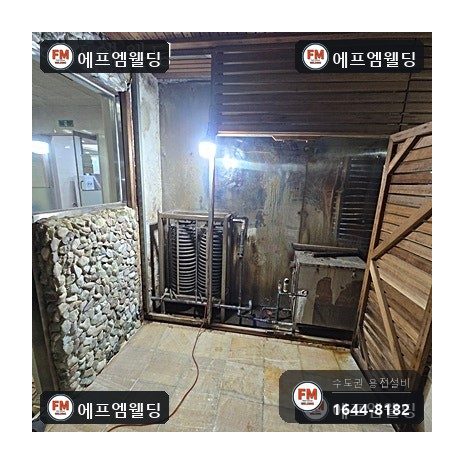

1. 작업은 여탕 라인에서 먼저 했습니다. 안전 장비를 착용하고 환기를 넉넉히 한 다음, 찜질방 안쪽 나무 문을 떼어 작업할 자리를 만들었습니다.

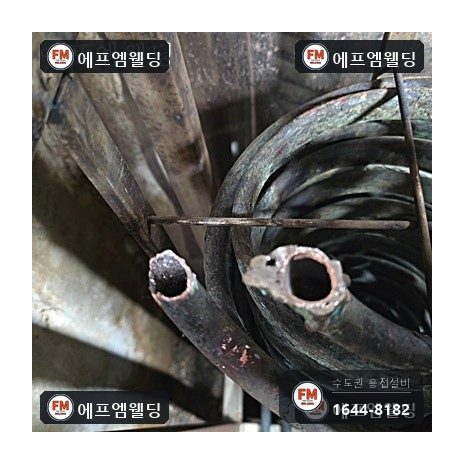

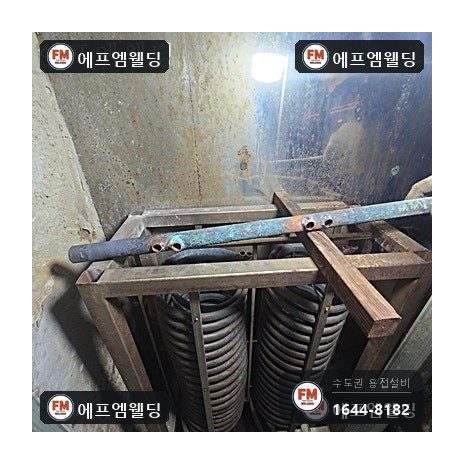

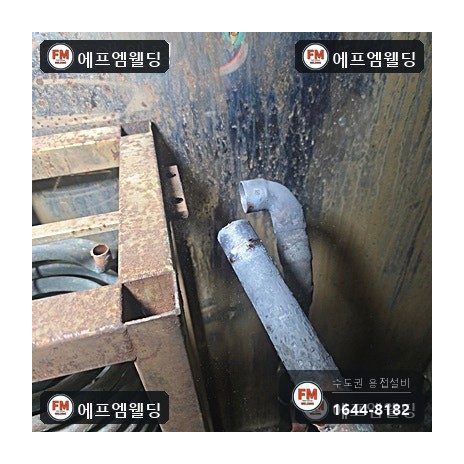

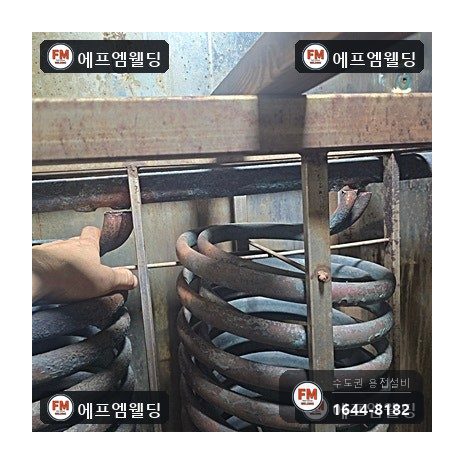

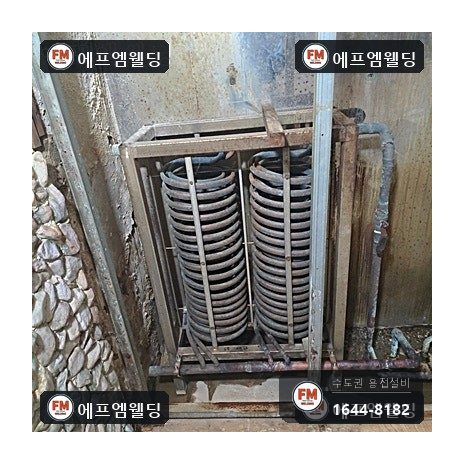

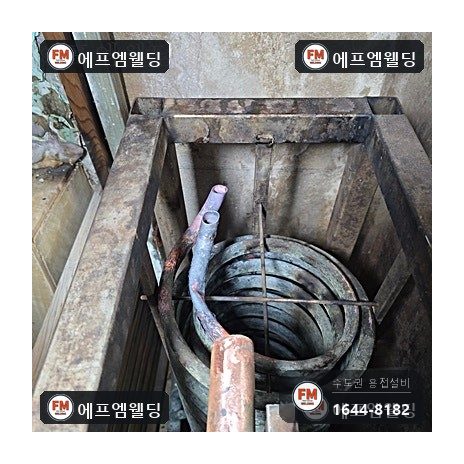

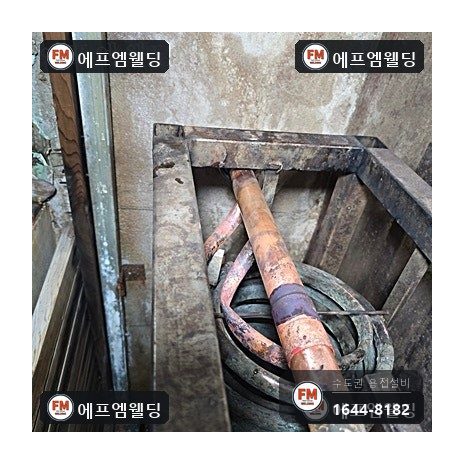

2. 코일 쪽으로 가는 관을 잘라 들어내고 관 속에 쌓인 찌꺼기를 닦아 냈습니다. 찌꺼기를 남긴 채 새 관을 연결하면 남은 찌꺼기에서 다시 부식이 시작됩니다.

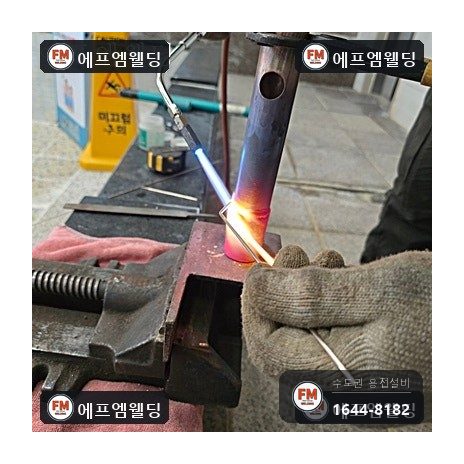

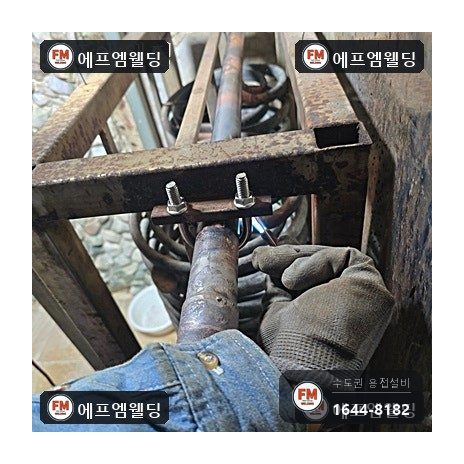

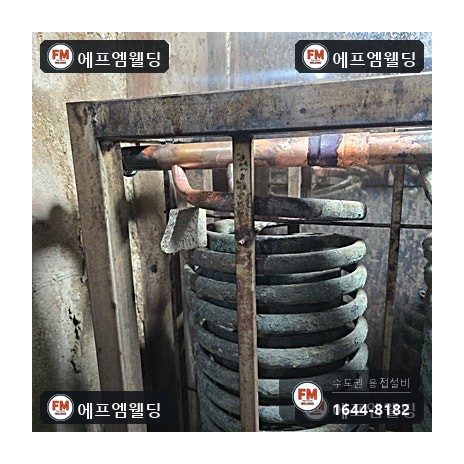

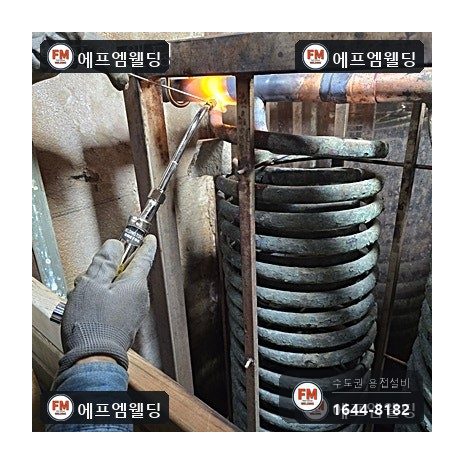

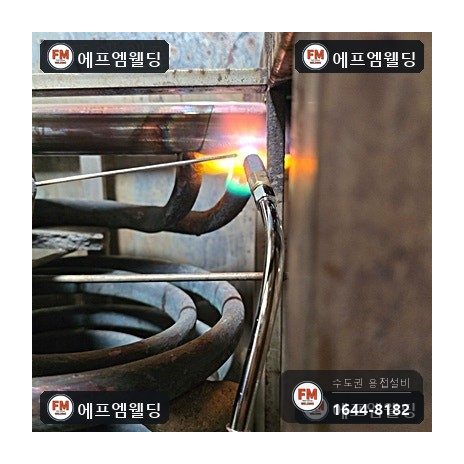

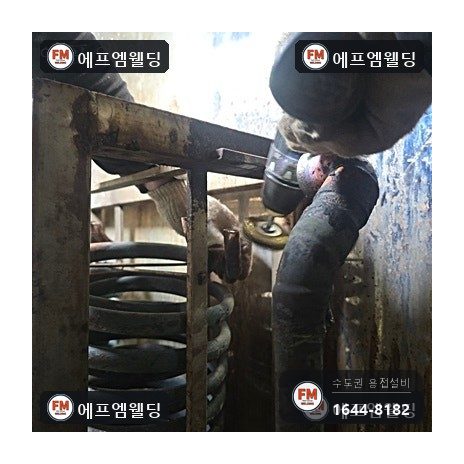

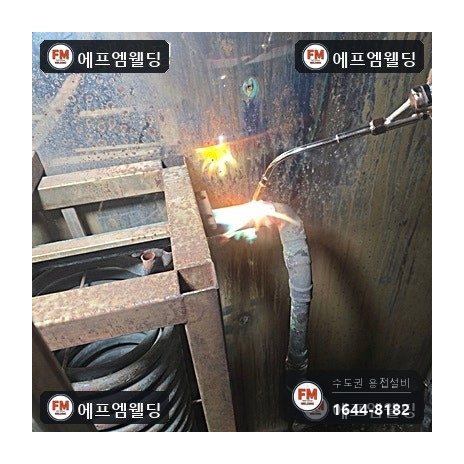

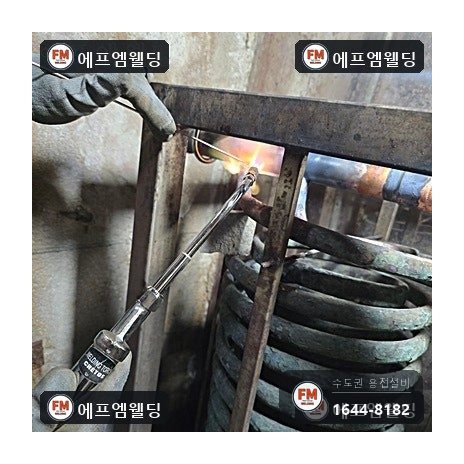

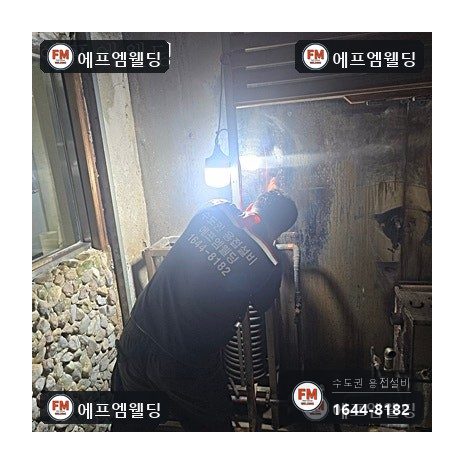

3. 새 관 끝에 마감캡부터 붙이고 코일 입구와 라인을 연결해 산소용접으로 마감했습니다. 증기가 흐르는 곳이라 용접부위를 한 겹 더 덧붙였습니다.

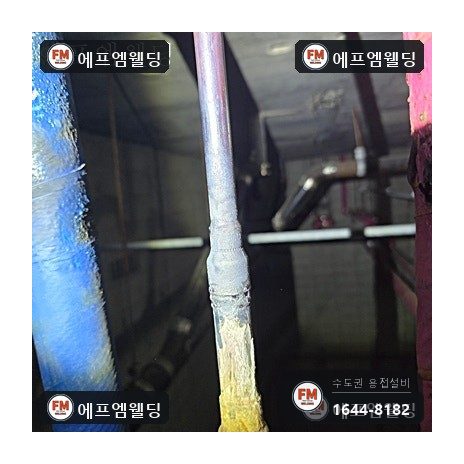

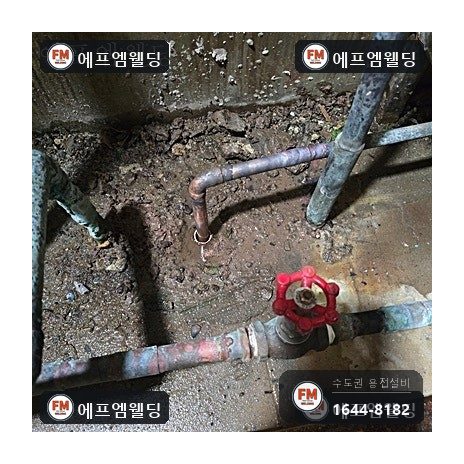

4. 기계실로 가서 15A 동관 구간도 새로 바꿨습니다. 압력이 새지 않게 관 길이와 꺾는 각도를 세밀하게 맞췄습니다.

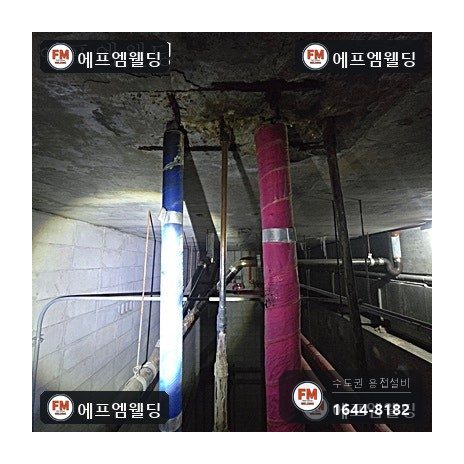

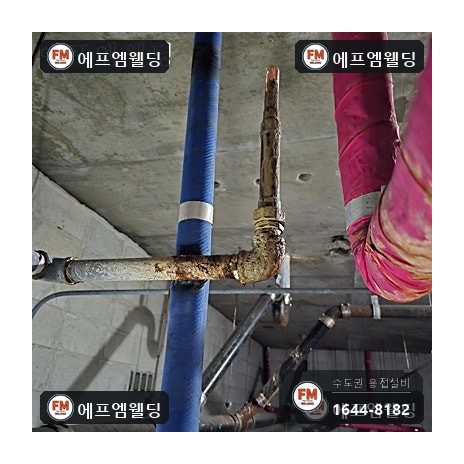

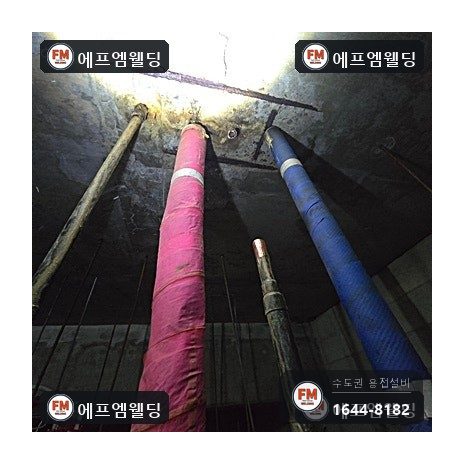

5. 남탕은 천장 쪽 관이 높아서 안전 발판을 설치하고, 뜨거운 열에 대비해 단열 시트를 댔습니다.

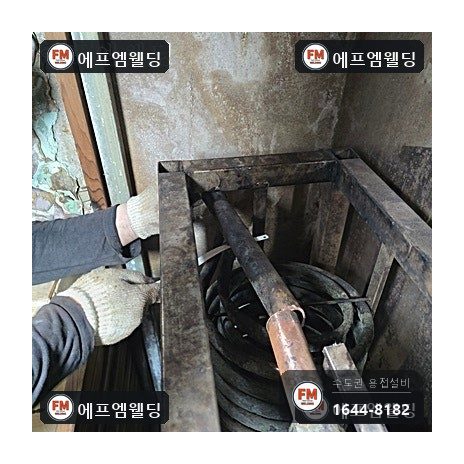

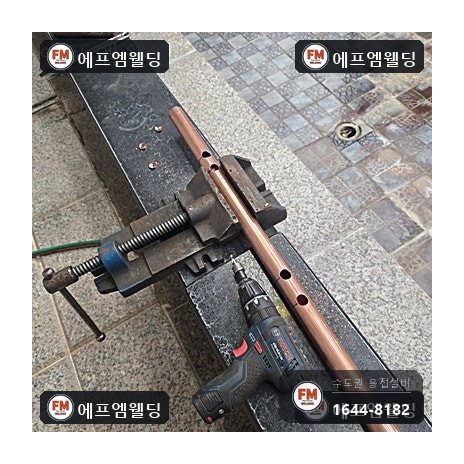

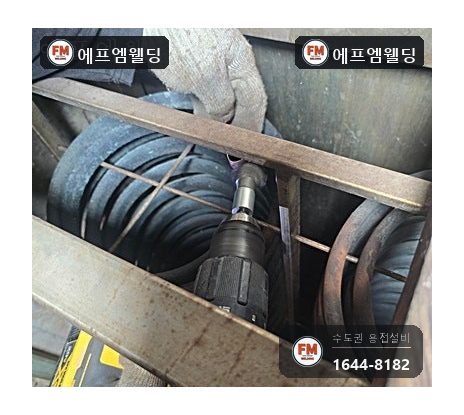

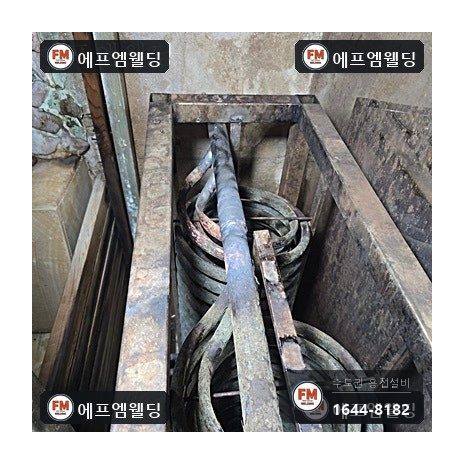

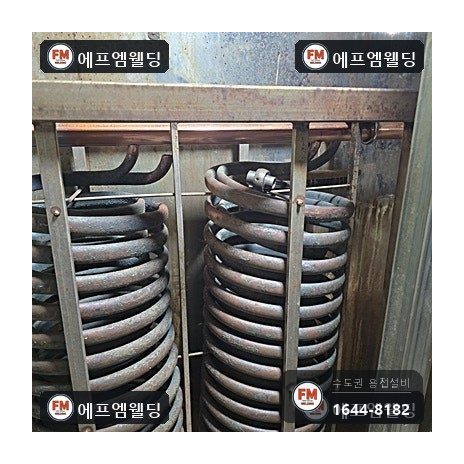

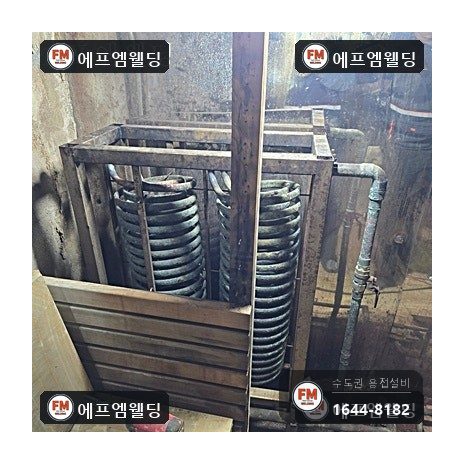

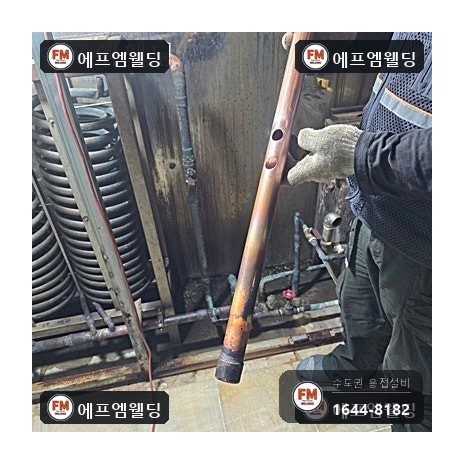

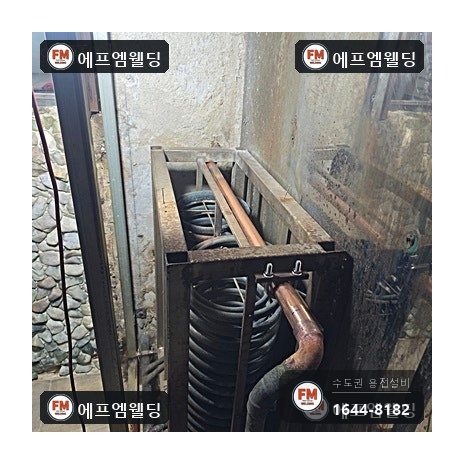

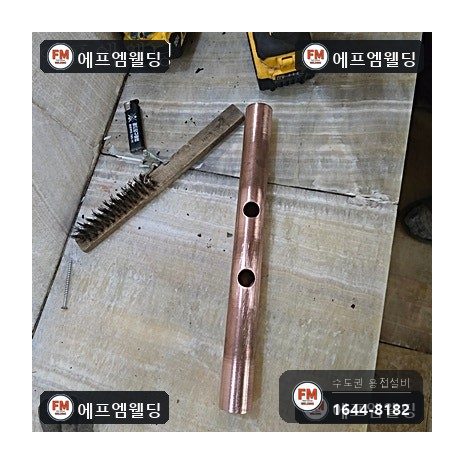

6. 부식 상태를 살펴 문제 부분을 잘라 걷어 내고, 규격이 같은 관을 준비해 위치를 맞췄습니다. 교체 위치에 구멍을 정확하게 뚫은 뒤 연결 소켓과 마감캡을 하나씩 붙여 코일 라인에 달았습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

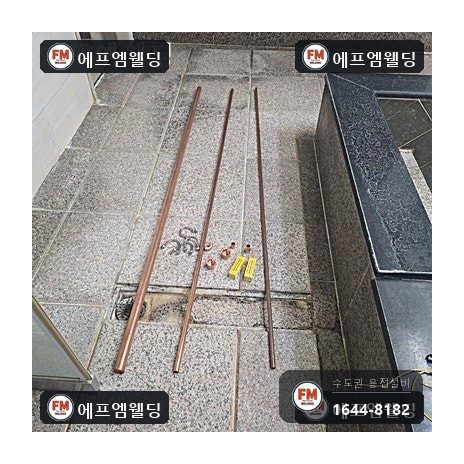

교체한 구간도 원래와 같은 동관을 썼습니다. 다른 금속끼리 연결하면 맞닿은 면에 전위차가 생겨 새로 붙인 곳부터 다시 부식됩니다.

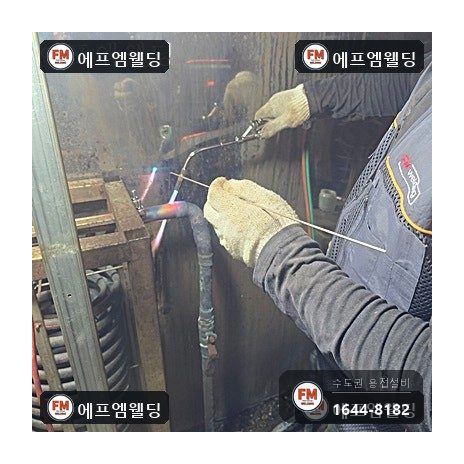

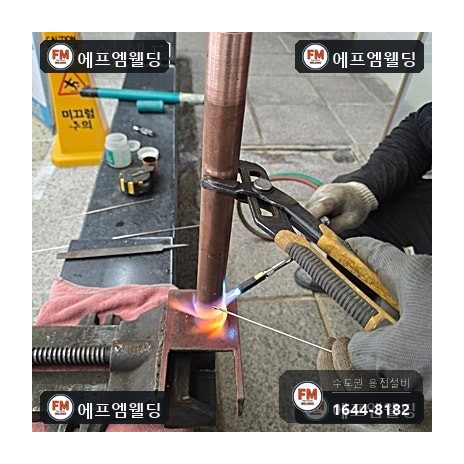

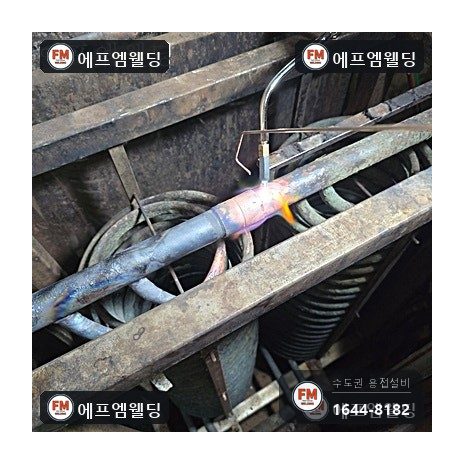

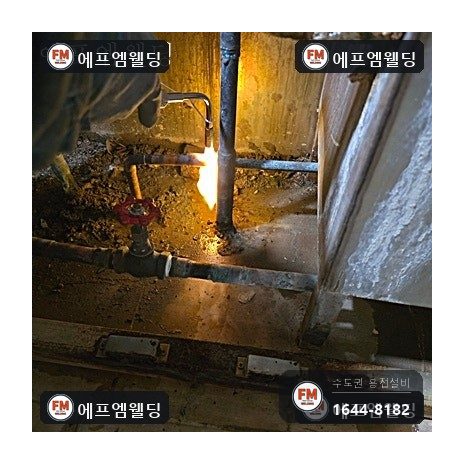

용접은 산소용접으로 했습니다. 비좁은 곳에서 가는 동관을 연결할 때는 토치 각도를 잡기가 수월해서 산소용접이 유리합니다.

증기 압력을 견뎌야 해서 용접부위를 두툼하게 올렸습니다. 증기 라인은 물 라인보다 용접부위에 걸리는 부담이 큽니다.

끝으로 새로 바꾼 관을 보온재로 다시 감쌌습니다. 보온재는 열 손실을 줄이고, 사람이 뜨거운 관에 데지 않도록 막아 줍니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

여탕 라인은 교체가 끝나자마자 압력 테스트를 걸고, 관리 담당자분과 같이 누수 여부를 살폈습니다.

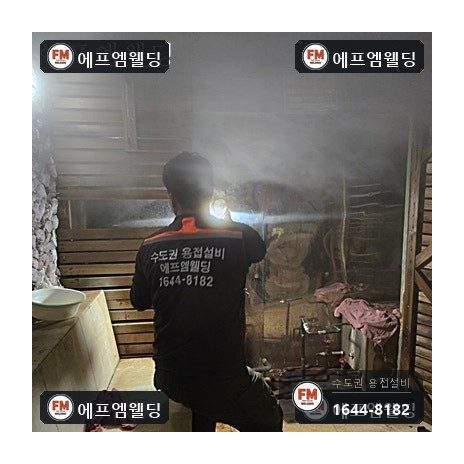

양쪽 작업을 모두 마친 다음 스팀을 넣어 압력과 온도가 제대로 유지되는지 봤습니다. 스팀실 온도가 올라가는 빠르기까지 살피면 라인 어딘가의 누수를 짚어 낼 수 있습니다.

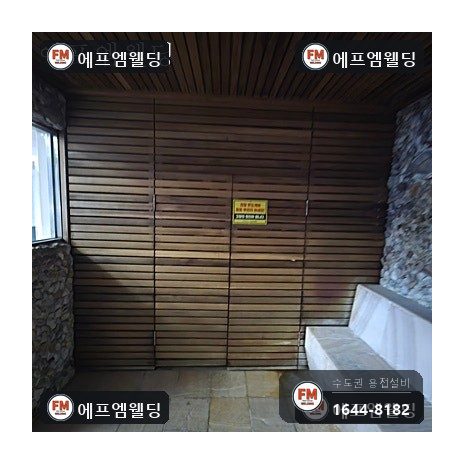

떼어 두었던 나무 문과 커버를 원위치에 달고, 관리 담당자분과 전체 라인을 다시 한 번 둘러본 뒤 마쳤습니다.
