병원 지하 동배관 누수 보수 · 온수 공급관 핀홀 알곤용접
병원 지하 보일러실에서 온수를 보내는 32A 동배관 한 곳이 뚫려 물이 쉬지 않고 뿜어졌습니다. 현장에 닿았을 때 바닥에 고인 물은 가스보일러 하부를 덮을 만큼 불어나 있었습니다.
밸브·상수도 차단 후 물 빼기 → 핀홀 둘레 연마 → 알곤 덧방 → 펌프로 압력 올려 수압테스트 → 보온재 복구
동배관 누수 · · 사진 15장
작업 사진
현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.
작업 요약
| 작업 구분 | 동배관 누수 |
|---|---|
| 주요 증상 | 온수 공급 32A 동배관 한 점이 뚫려 물이 뿜어지고 보일러실 바닥에 물이 차오름 |
| 원인 | 동배관 누수는 대부분 관 전체가 얇아지는 것이 아니라 한 점만 깊게 파고드는 공식(점부식)입니다. 물속 이물질이 관 바닥에 가라앉으면 그 자리와 둘레 동 표면 사이에 전위차가 생기고, 보호 피막이 깨진 한 점이 안쪽에서 바깥으로 관통합니다. |
| 조치 | 밸브·상수도 차단 후 물 빼기 → 핀홀 둘레 연마 → 알곤 덧방 → 펌프로 압력 올려 수압테스트 → 보온재 복구 |
| 사진 | 15장 |
이 작업에서 늘 지키는 것
소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상
누수 확인 — 실제 사용 압력(보통 3.5~5bar)
SR 몰코 보수 — 압착 장비 시공
동배관 누수, 어떤 상태였나요?
현장에 도착해 확인한 내용입니다.

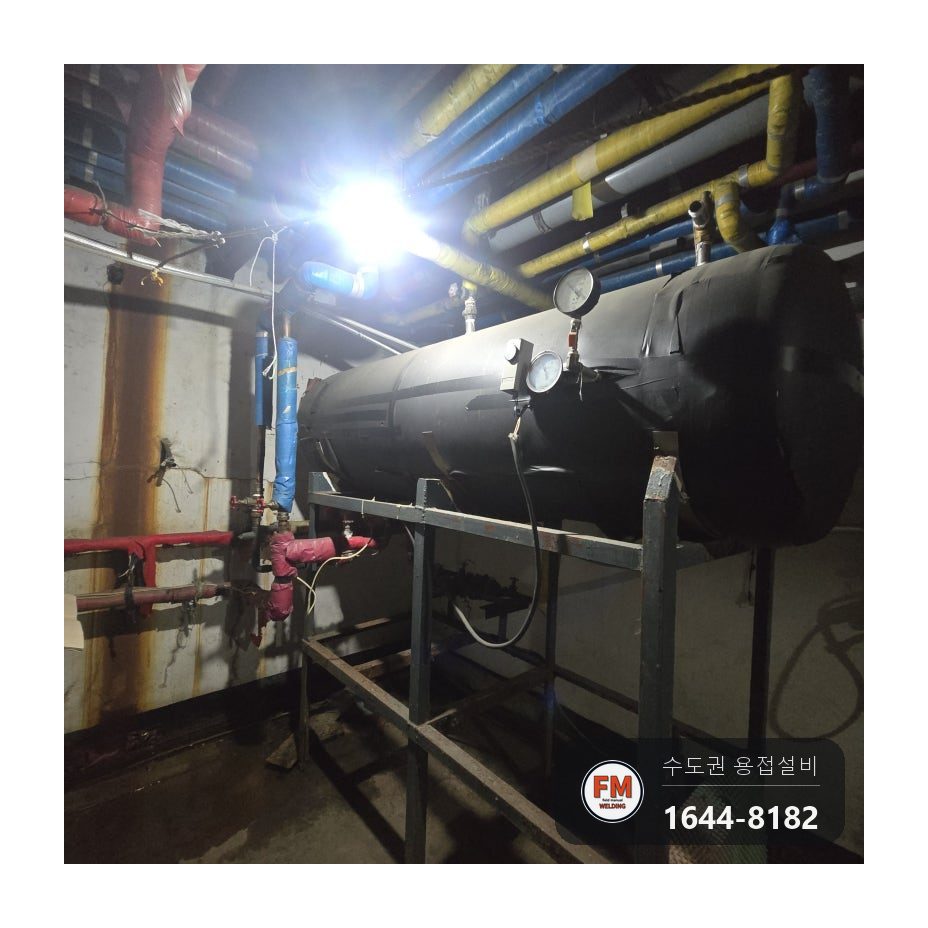

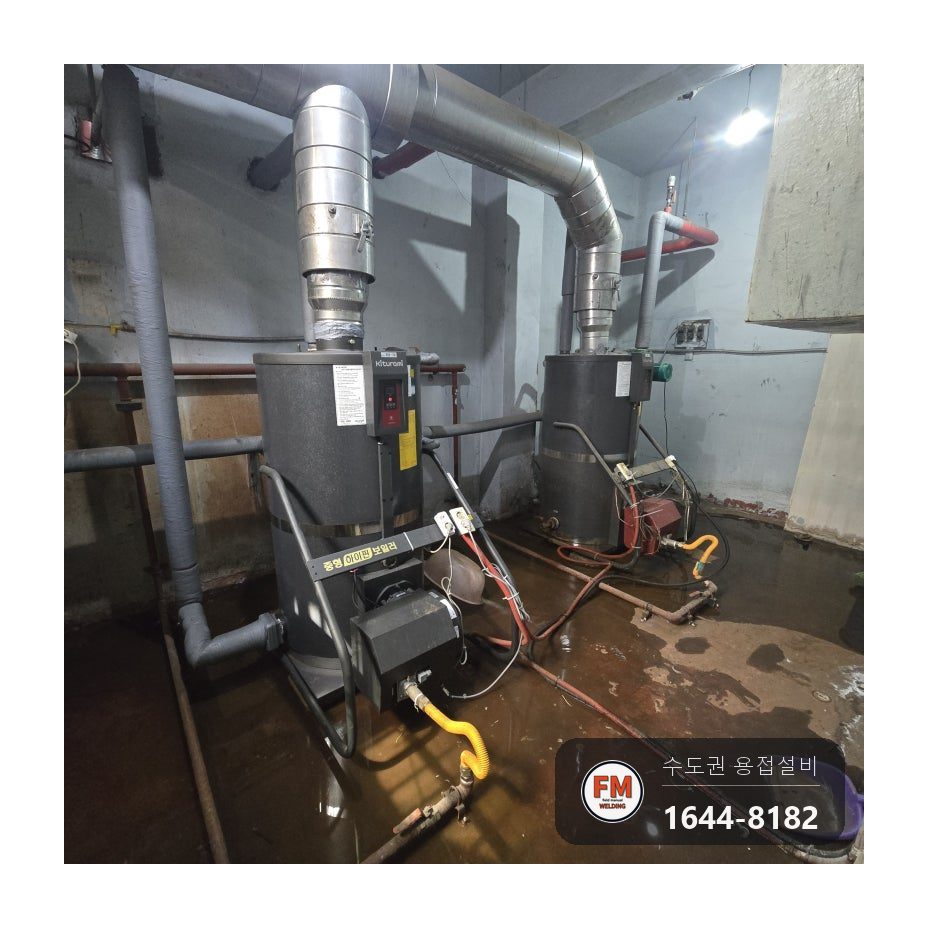

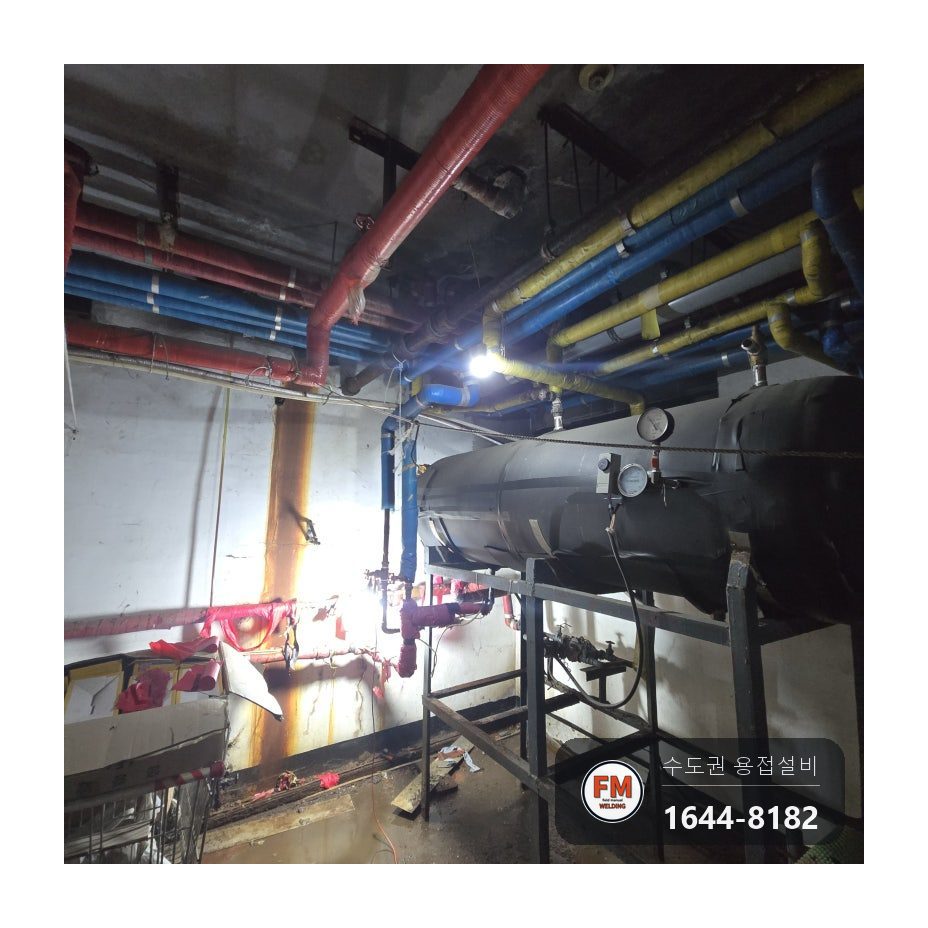

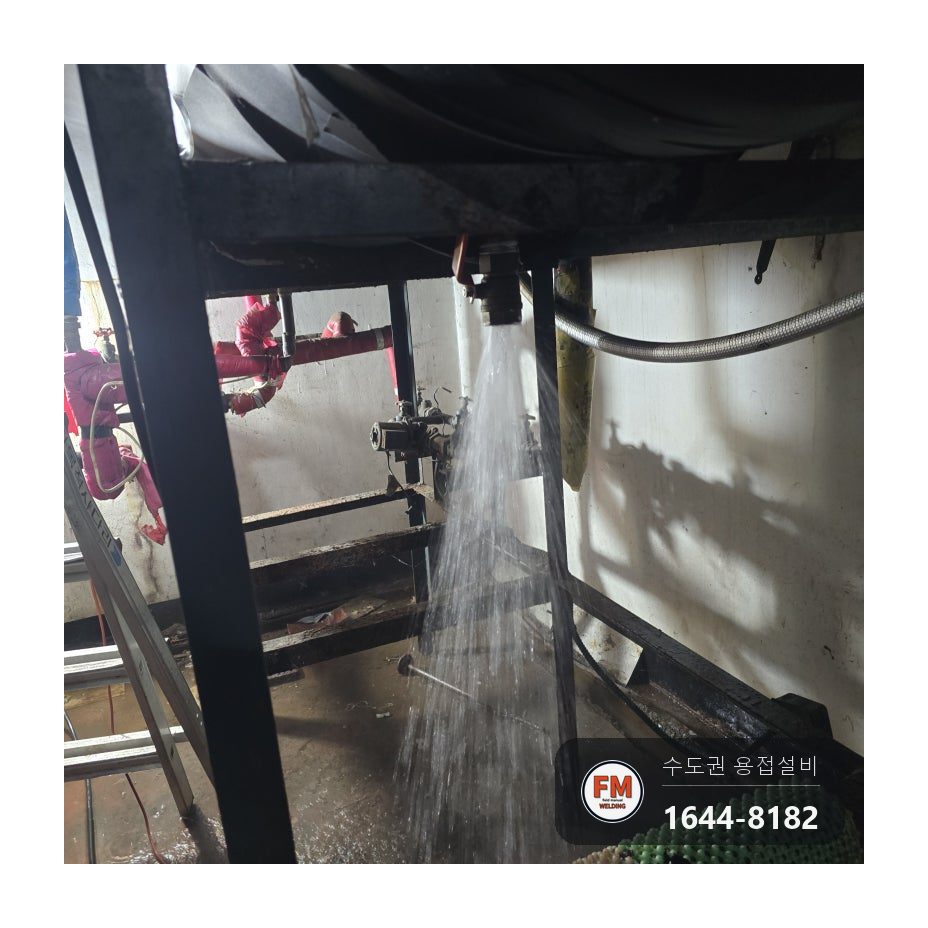

병원 지하 보일러실에서 온수를 보내는 32A 동배관 한 곳이 뚫려 물이 쉬지 않고 뿜어졌습니다. 현장에 닿았을 때 바닥에 고인 물은 가스보일러 하부를 덮을 만큼 불어나 있었습니다.

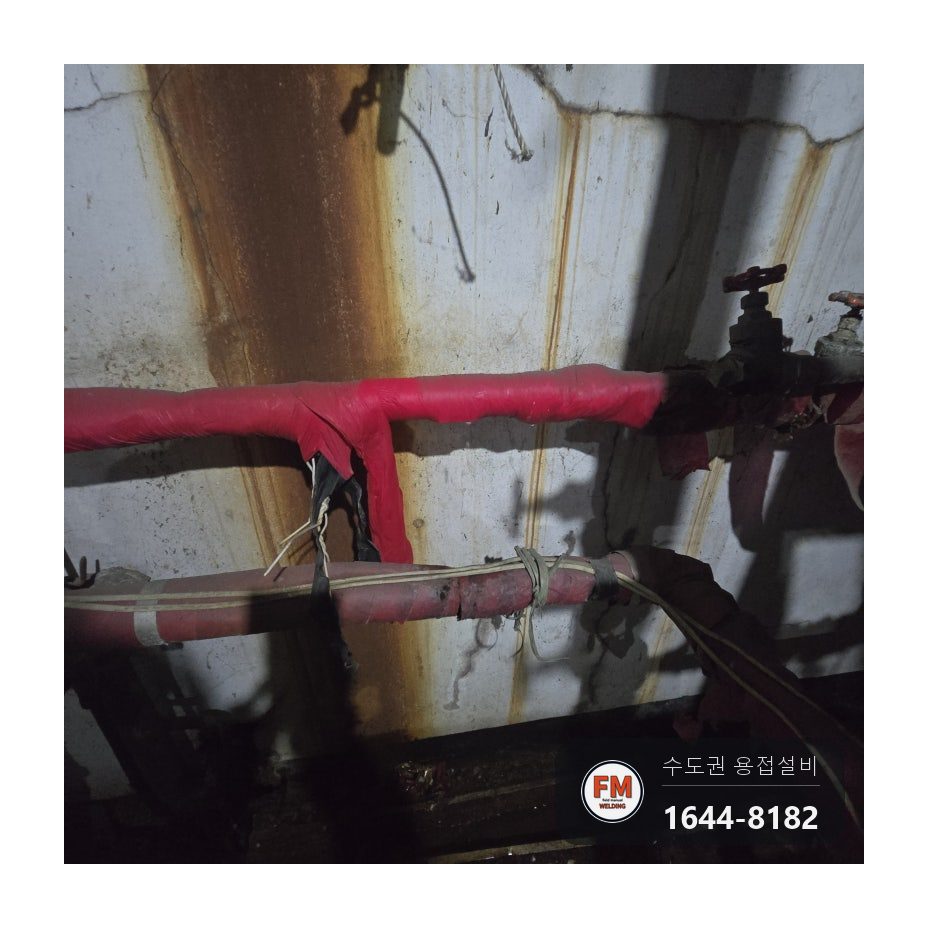

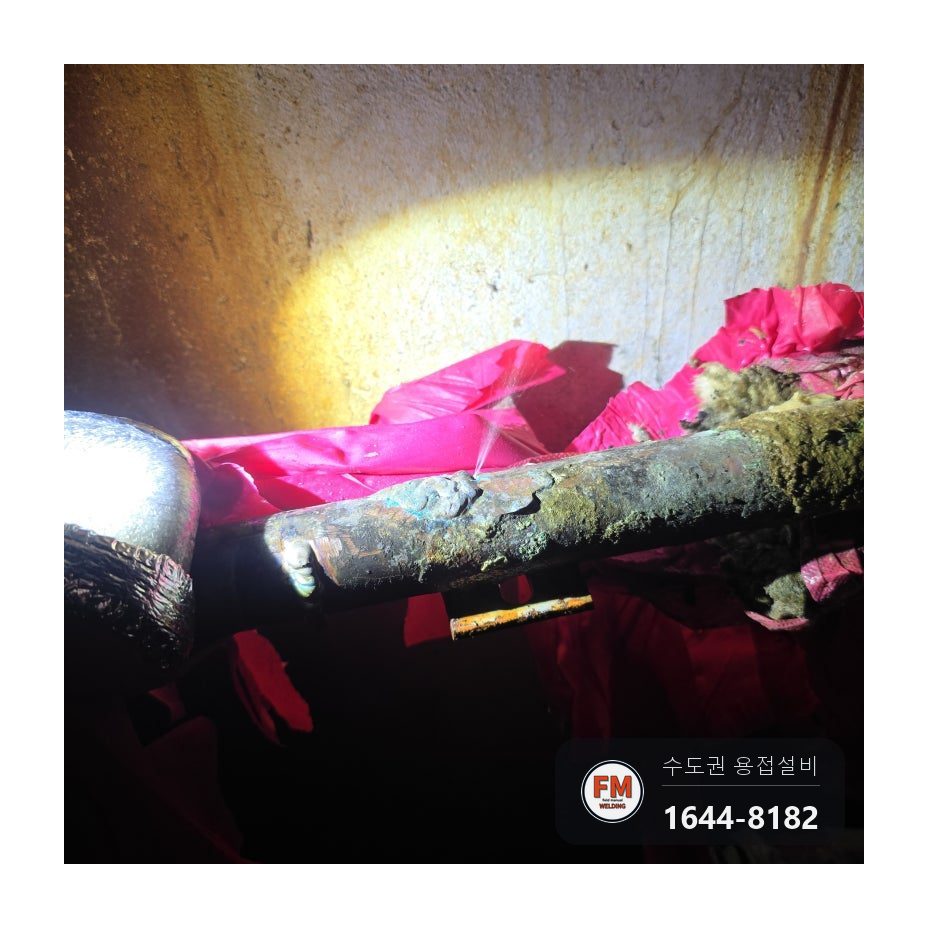

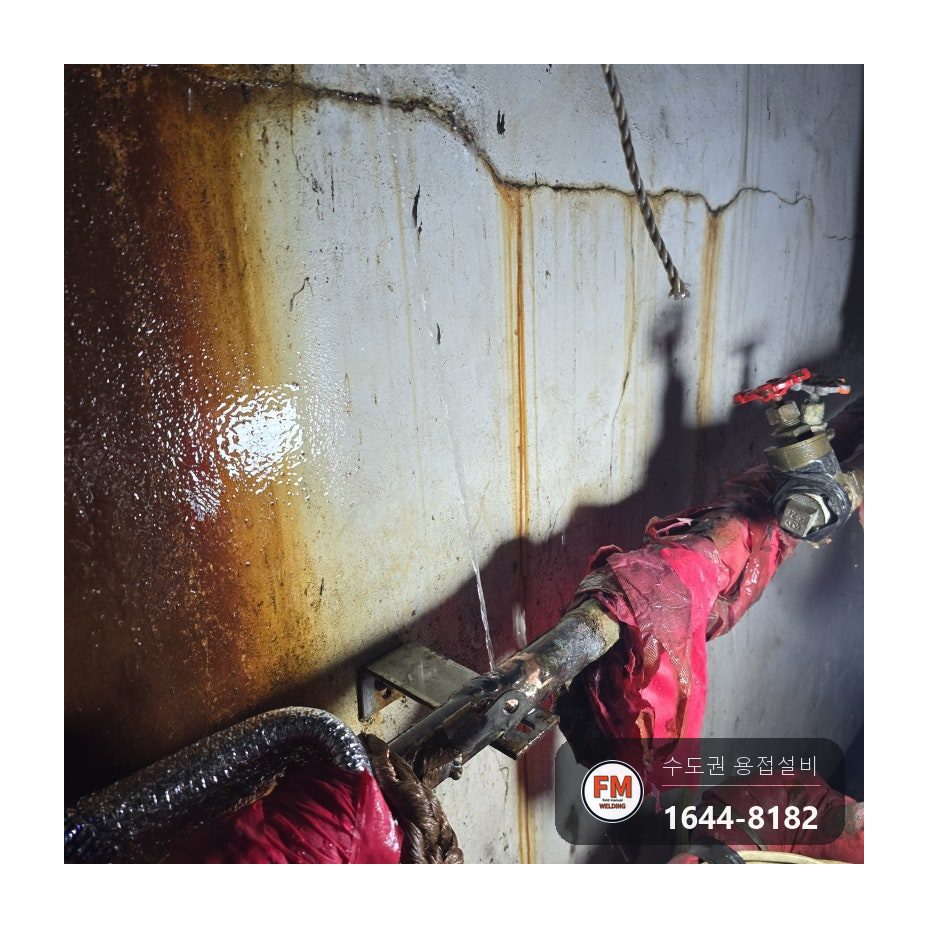

보온재로 싸인 배관은 겉에서 새는 자리가 잘 드러나지 않습니다. 보온재를 벗기자 동관 겉면에 푸른 녹(청녹)이 넓게 퍼져 있었고, 그 가운데 바늘 끝만 한 구멍(핀홀) 하나로 물이 세차게 뿜어지고 있었습니다.
병원처럼 온수를 온종일 쓰는 건물은 공급이 끊기는 순간 곳곳에서 불편이 생깁니다. 바닥 물이 계속 불어나면 보일러 같은 설비까지 물에 잠기므로, 눈에 띈 날 바로 손을 대야 하는 누수입니다.
동배관 누수, 왜 이렇게 됐나요?
같은 증상이라도 원인은 다릅니다.
동배관 누수는 대부분 관 전체가 얇아지는 것이 아니라 한 점만 깊게 파고드는 공식(점부식)입니다. 물속 이물질이 관 바닥에 가라앉으면 그 자리와 둘레 동 표면 사이에 전위차가 생기고, 보호 피막이 깨진 한 점이 안쪽에서 바깥으로 관통합니다.
뜨거운 물이 하루 내내 도는 온수 배관은 같은 반응이 냉수 배관보다 빠르게 진행됩니다. 한 건물 안에서도 온수 쪽 동관에 구멍이 먼저 나는 일이 많고, 이번 보일러실 역시 온수 공급관의 한 점이 먼저 뚫린 경우였습니다.
오래 사용한 동관이라 겉면 전체가 청녹으로 덮여 있었지만, 물이 새는 구멍은 한 곳이었습니다. 한 점만 뚫린 초기 단계의 동관은 관을 새로 갈 필요 없이 구멍 난 곳 하나를 용접으로 메우면 계속 쓸 수 있습니다.
동배관 누수, 어떻게 고쳤나요?
작업 순서와 방법입니다.
- 관 안에 물이 차 있으면 용접이 되지 않아 물부터 끊었습니다. 보일러 쪽으로 나가는 공급 쪽 밸브, 탱크로 물을 넣는 급수 쪽 밸브, 둘레의 다른 밸브까지 차례로 닫고, 드레인 밸브를 풀어 관 속 물을 비웠습니다.

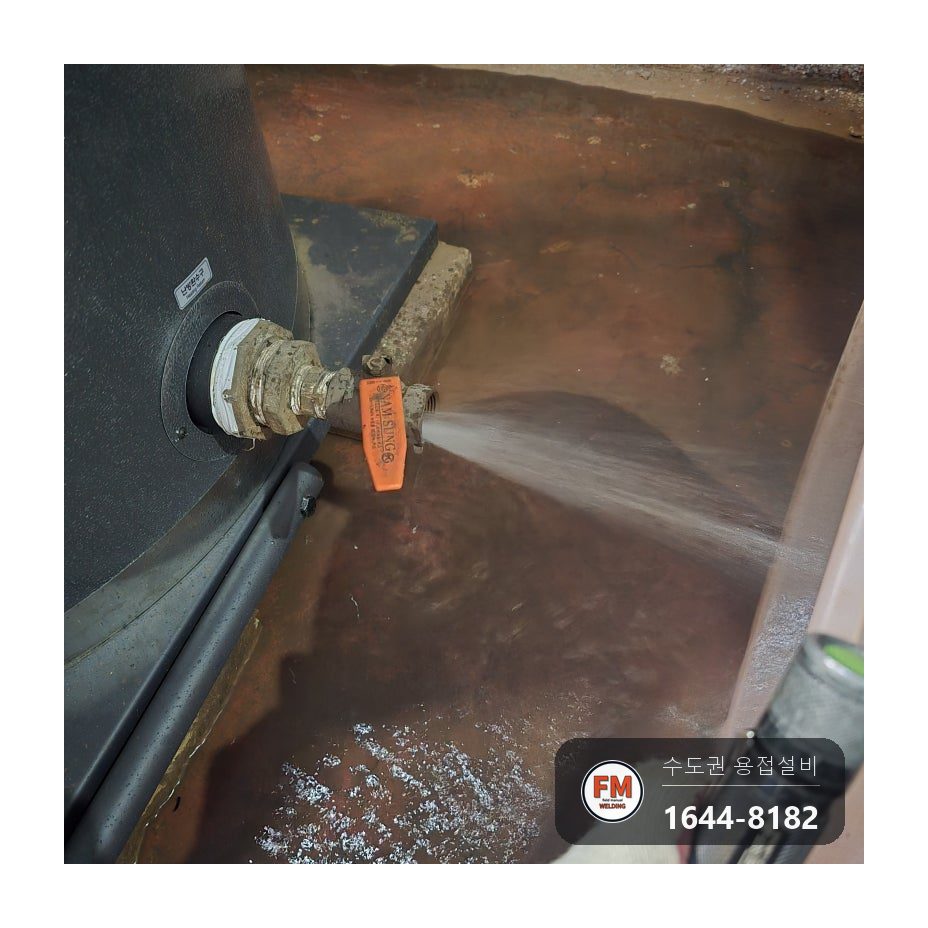

- 밸브를 모두 잠갔는데도 구멍으로 물이 계속 밀려왔습니다. 삼십 년 동안 한 번도 바꾸지 않은 밸브라 잠근 상태에서도 안쪽으로 물이 넘어오고 있었습니다. 결국 건물로 들어오는 상수도 밸브를 닫았고, 물이 잦아들기를 기다리는 사이 탱크에 남은 물을 드레인으로 모두 뺐습니다. 뚫린 자리에 더는 물이 맺히지 않을 때까지 기다린 뒤 다음 단계로 넘어갔습니다.

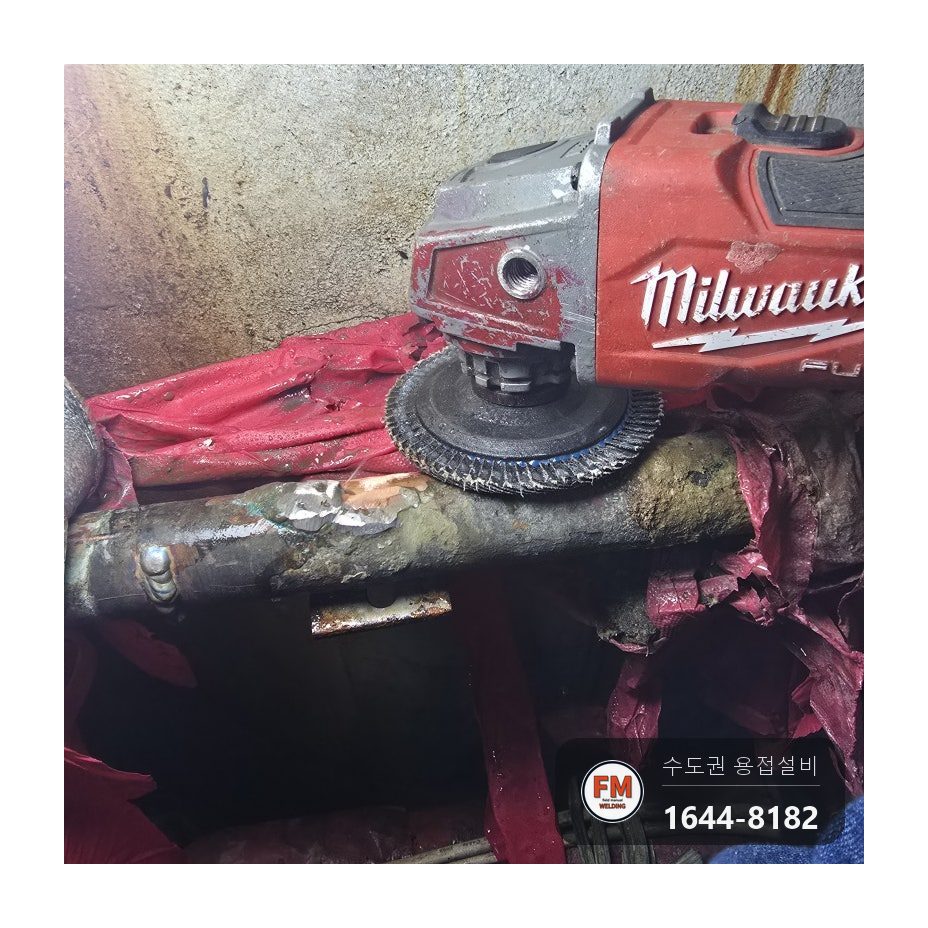

- 그라인더로 구멍 둘레를 넓게 연마했습니다. 겉의 푸른 녹이나 묵은 때를 남긴 채 용접하면 용접부위에 불순물이 섞여 오래지 않아 다시 샙니다. 구리 본래의 붉은 빛이 고르게 보일 때까지 갈아 냈습니다.

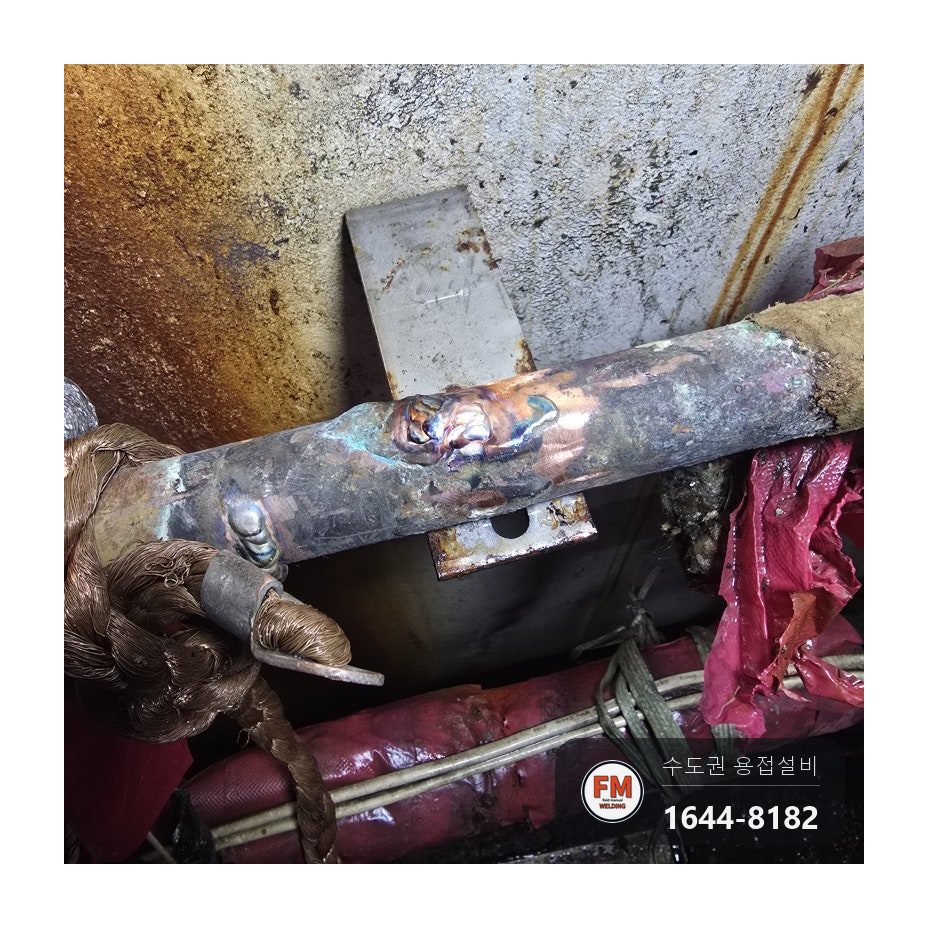

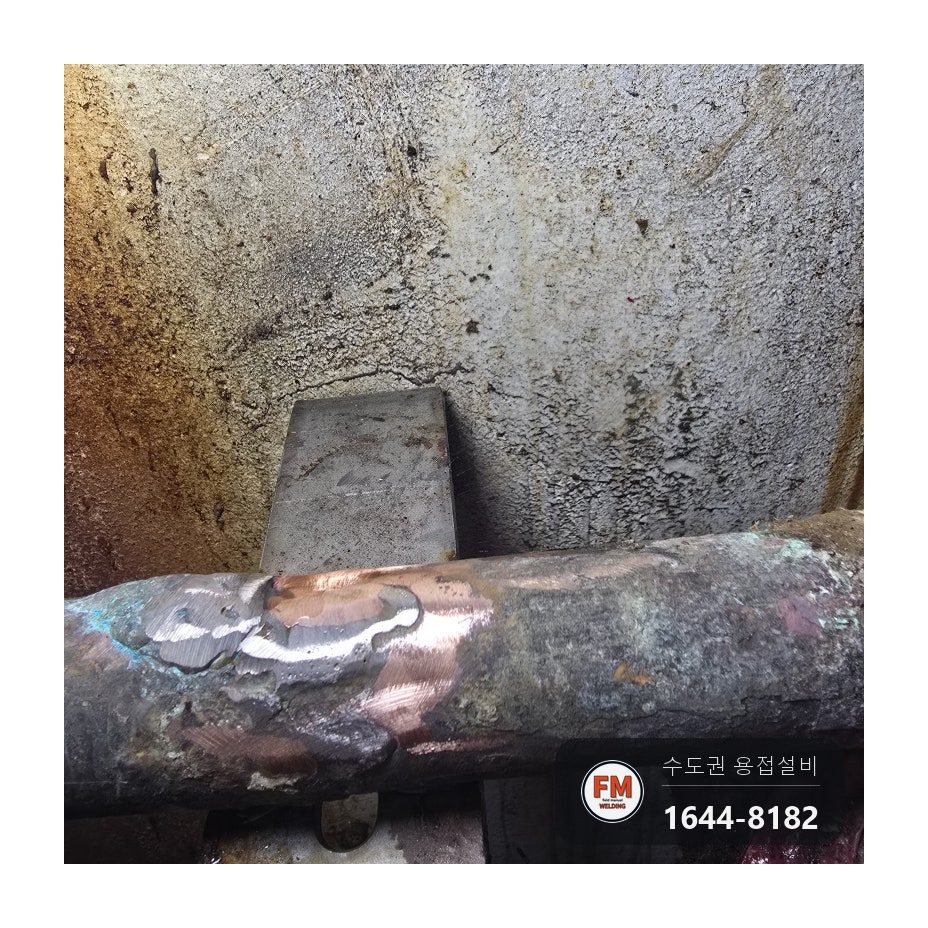

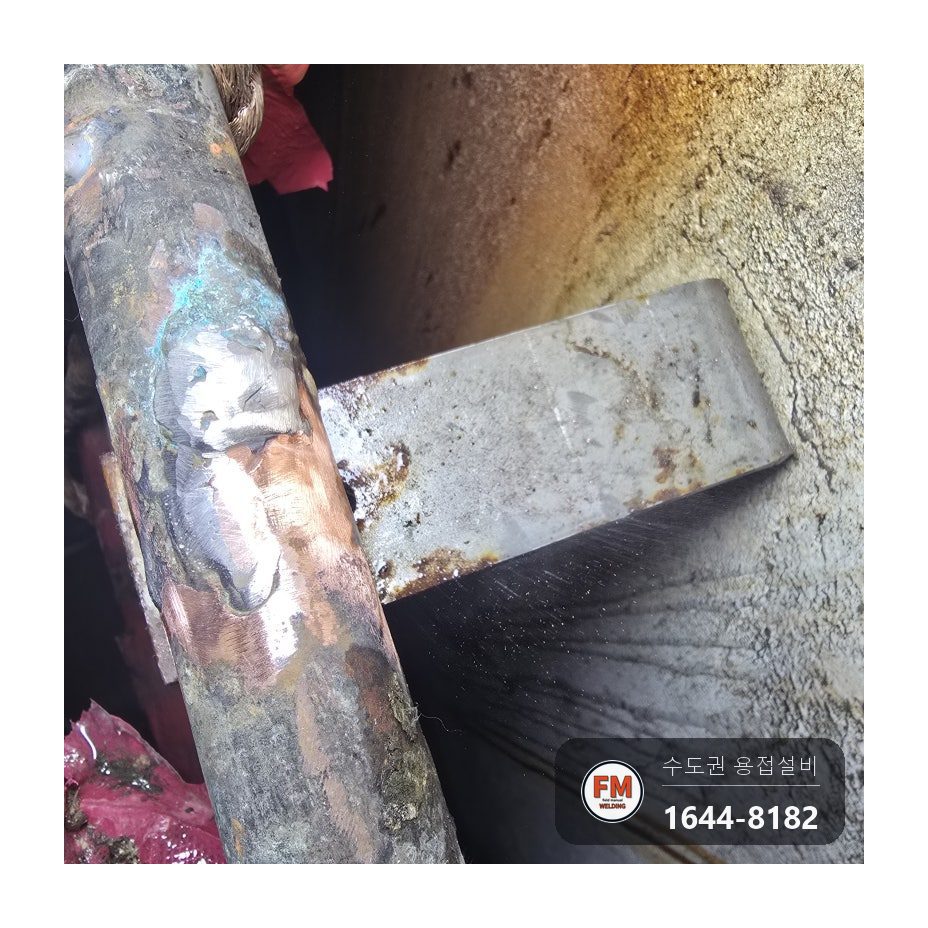

- 연마한 자리는 알곤용접으로 덧방했습니다. 구멍 하나만 막는 데서 그치지 않고 둘레까지 넓게, 두께를 넉넉히 올려 덮었습니다.
무엇을 썼나요?
사용한 자재와 장비입니다.
보수한 배관은 온수 공급용 32A 동배관입니다. 새 관이나 부속은 들어가지 않았고, 연마용 그라인더와 알곤(TIG) 용접만으로 작업을 마쳤습니다.
알곤용접을 고른 까닭은 두 가지입니다. 불똥이 거의 생기지 않고 열 조절이 세밀해, 두께가 얇은 동관에 구멍을 더 키우지 않고 살만 올릴 수 있습니다. 또 배관마다 보온재가 감긴 기계 공간이라면 불티가 날리는 방식보다 화재 걱정이 덜합니다.
보수를 마친 배관에는 걷어 냈던 보온재를 다시 감았습니다. 보온재가 빠진 채로 두면 배관 열이 밖으로 새어 보일러 가동 시간이 길어지므로, 보온재 마감까지 해야 보수가 끝납니다.
마무리는 어떻게 했나요?
작업 후 확인한 내용입니다.

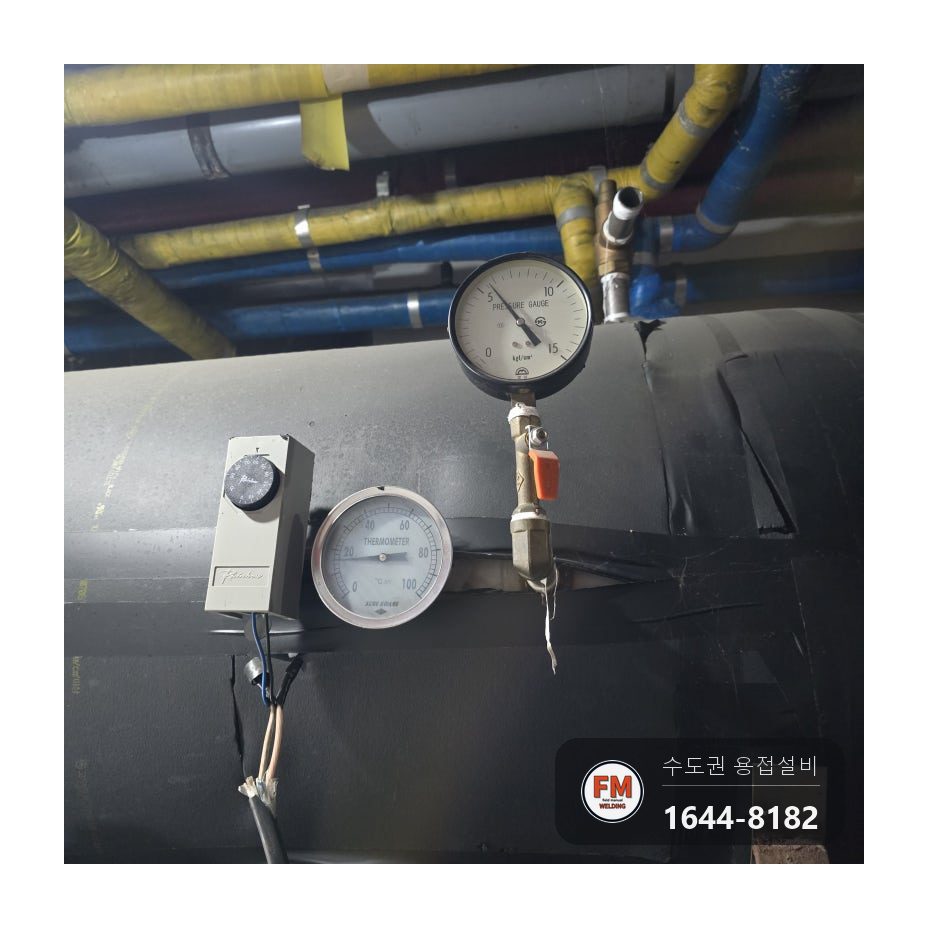

용접이 끝나면 닫아 두었던 밸브를 하나씩 다시 풀고 드레인을 닫았습니다. 이어 탱크 쪽과 보일러 쪽 펌프를 돌려 관에 압력을 채우고 수압테스트를 했습니다.

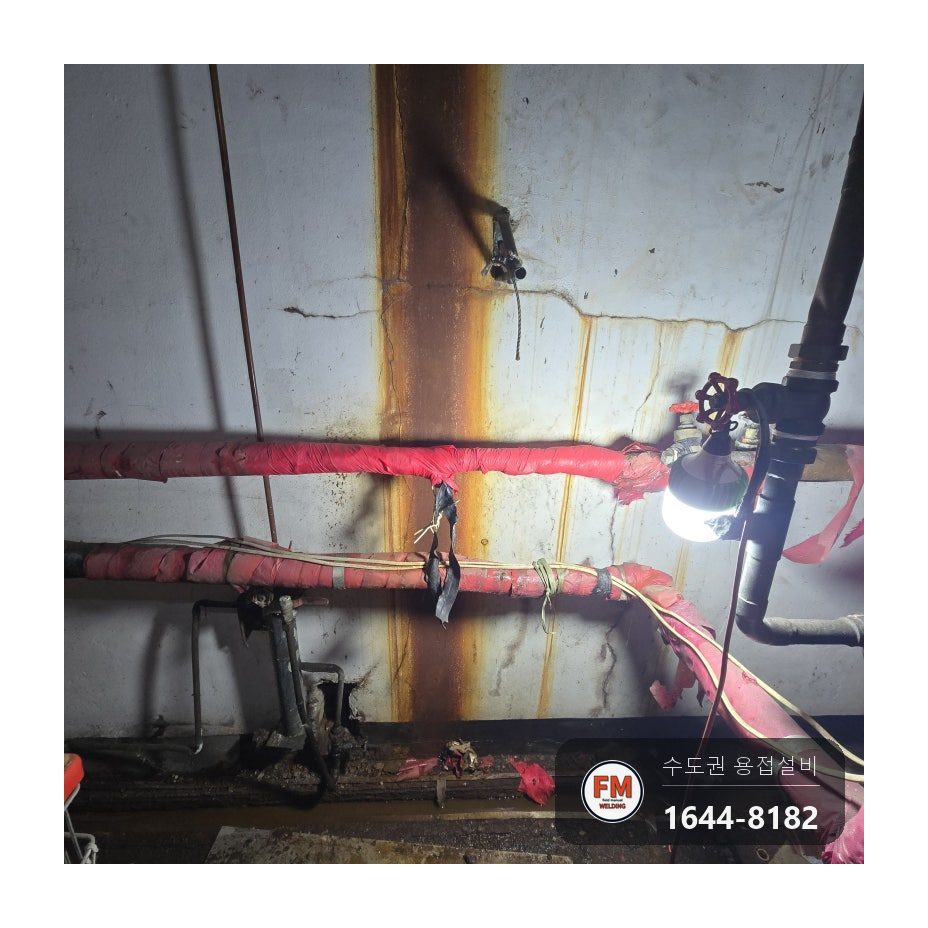

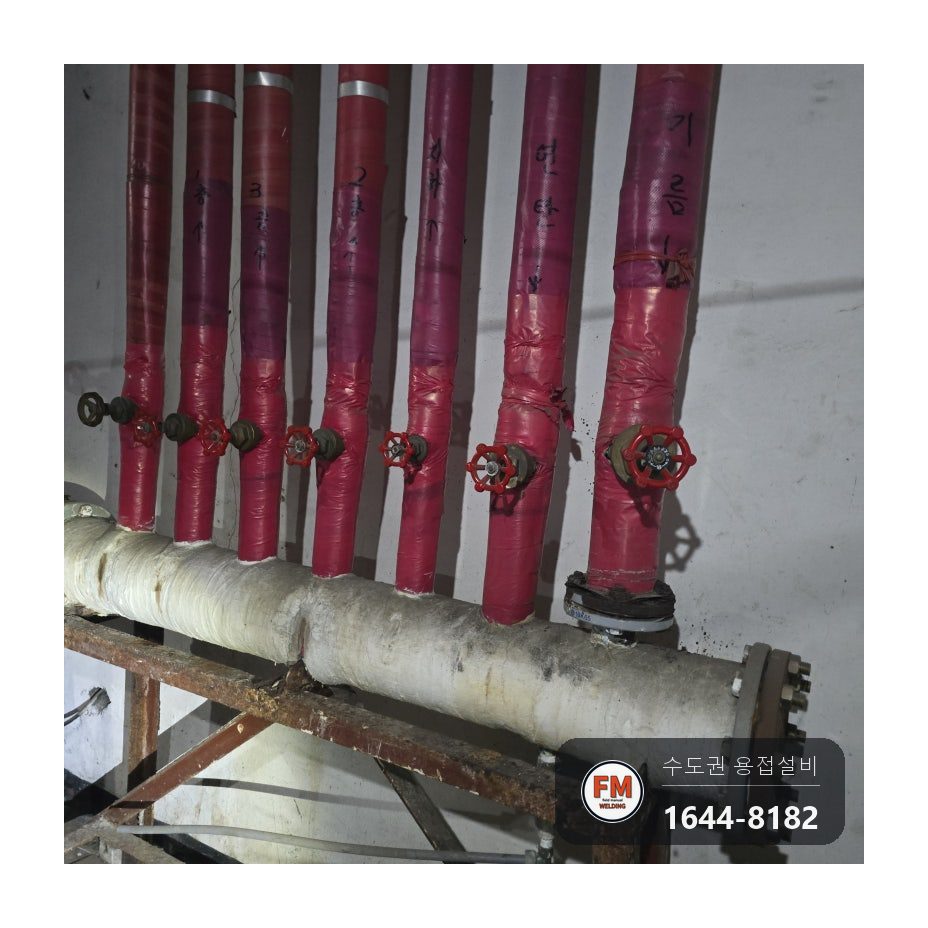

압력이 걸린 상태에서 덧방 자리를 살폈을 때 물기가 새어 나오는 곳은 없었습니다. 수압테스트 통과를 확인한 뒤 공급관에 보온재를 씌워 작업을 마무리했습니다.
에프엠웰딩은 이번 현장에서 물을 끊고, 갈고, 덧붙이고, 압력을 확인하는 네 단계만으로 배관 교체 없이 보수를 끝냈습니다. 밸브가 낡아 잠가도 물이 새어 넘어오는 건물이라면 작은 누수라도 발견한 즉시 손보시는 편이 좋습니다.
