상가 기계실 온수 동배관 누수 수리 · 엘보 핀홀 알곤용접
상가 지하 기계실의 천장 쪽 온수 동배관에서 물이 분사되듯 새고 있었습니다. 보온재를 벗겨 보니 휘어지는 부속인 엘보 한 곳에서 가느다란 물줄기가 옆으로 뻗어 나왔고, 관 겉면은 푸른 녹(청녹)으로 넓게 덮여 있었습니다.
공급 밸브 잠금·드레인 → 와이어 브러시로 청녹 연마 → 핀홀 둘레를 넓게 덮어 알곤용접 → 수압테스트
동배관 누수 · · 사진 14장
작업 사진
현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.
작업 요약
| 작업 구분 | 동배관 누수 |
|---|---|
| 주요 증상 | 기계실 천장 온수 동배관 엘보 한 점에서 물이 옆으로 가늘게 분사되고 멀티조인트로도 막히지 않음 |
| 원인 | 동배관 핀홀은 관 안쪽에서 시작해 바깥으로 뚫고 나옵니다. 관 속에 쌓인 침전물과 구리 관 벽의 전위가 서로 다르면 표면을 감싼 산화피막이 깨지고, 깨진 한 점을 따라 공식(점 모양으로 파고드는 부식)이 진행됩니다. |
| 조치 | 공급 밸브 잠금·드레인 → 와이어 브러시로 청녹 연마 → 핀홀 둘레를 넓게 덮어 알곤용접 → 수압테스트 |
| 사진 | 14장 |
이 작업에서 늘 지키는 것
소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상
누수 확인 — 실제 사용 압력(보통 3.5~5bar)
SR 몰코 보수 — 압착 장비 시공
동배관 누수, 어떤 상태였나요?
현장에 도착해 확인한 내용입니다.

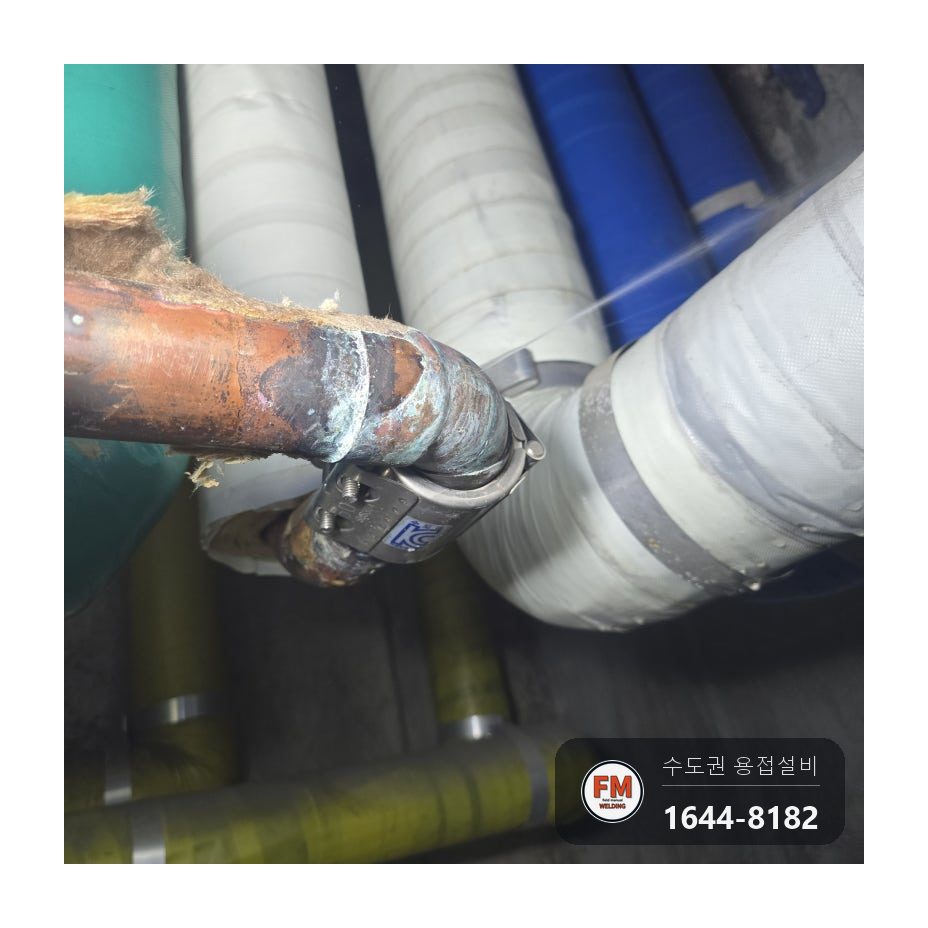

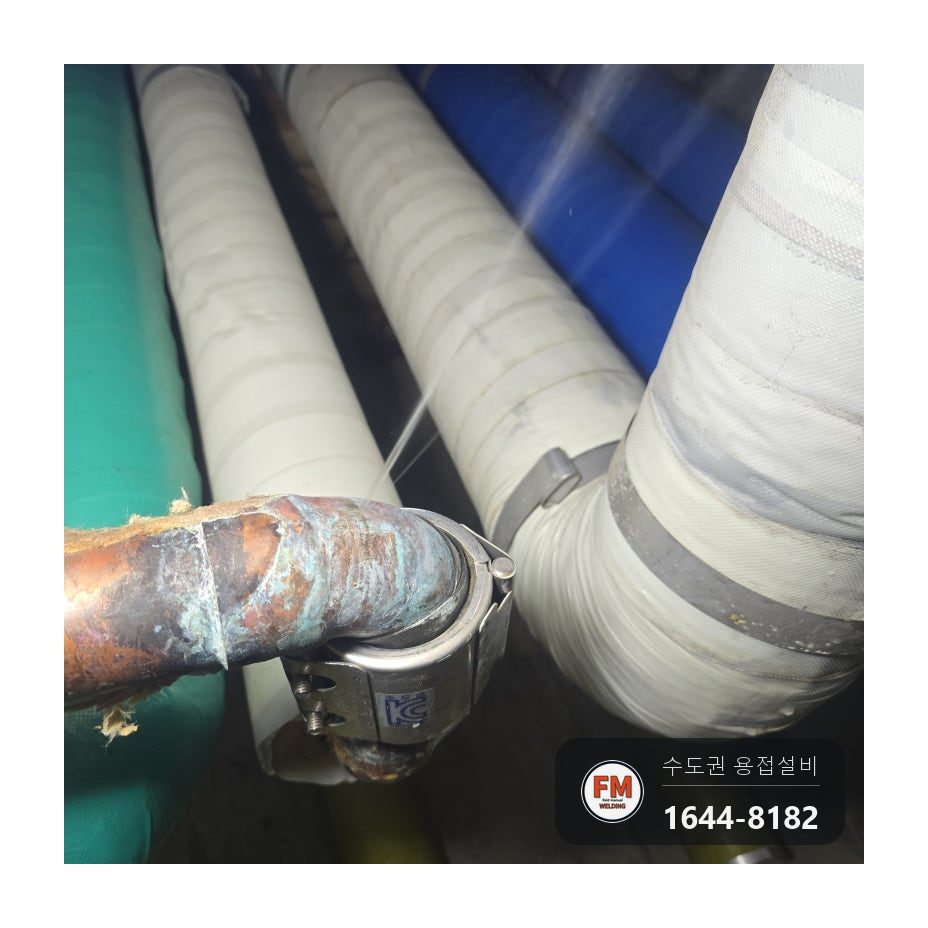

상가 지하 기계실의 천장 쪽 온수 동배관에서 물이 분사되듯 새고 있었습니다. 보온재를 벗겨 보니 휘어지는 부속인 엘보 한 곳에서 가느다란 물줄기가 옆으로 뻗어 나왔고, 관 겉면은 푸른 녹(청녹)으로 넓게 덮여 있었습니다.
관리자분이 처음 짐작하신 것은 엘보 어딘가에 작은 구멍이 생겼다는 정도였습니다. 미리 멀티조인트를 물려 두셨지만 새는 양은 조금도 줄지 않았습니다. 새는 자리가 엘보의 휘어진 면에 걸려 있어 조인트가 관을 제대로 잡지 못했기 때문입니다.

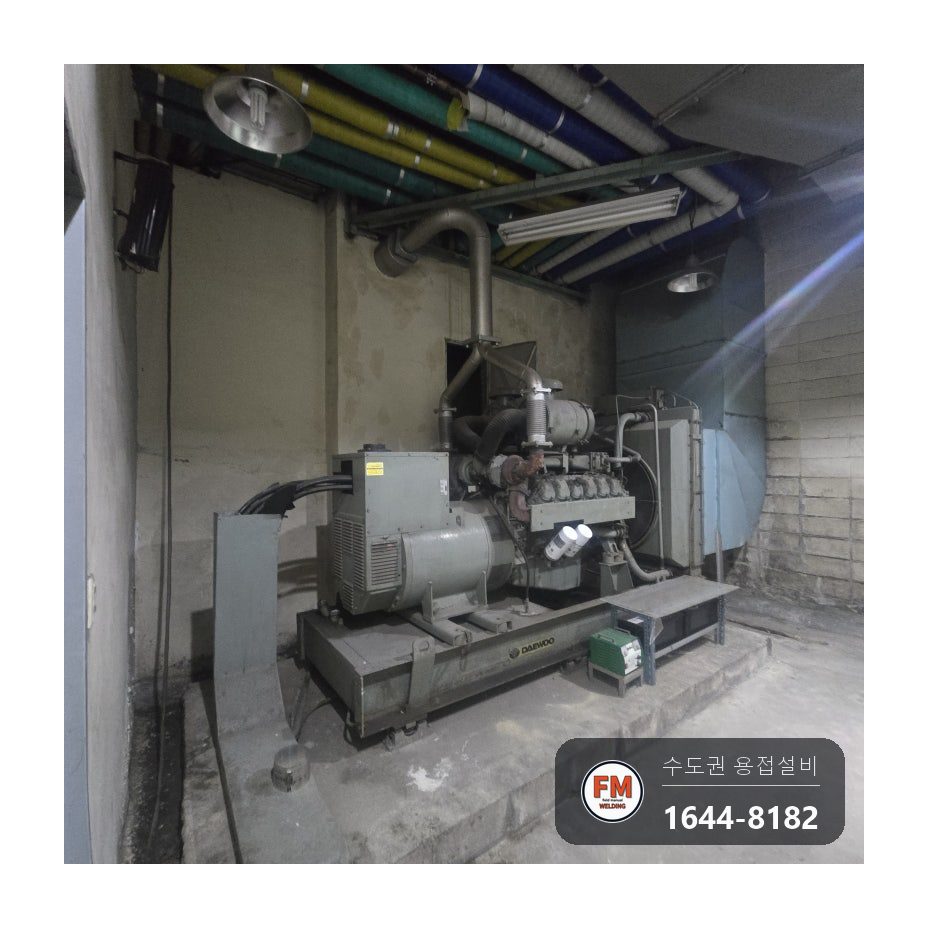

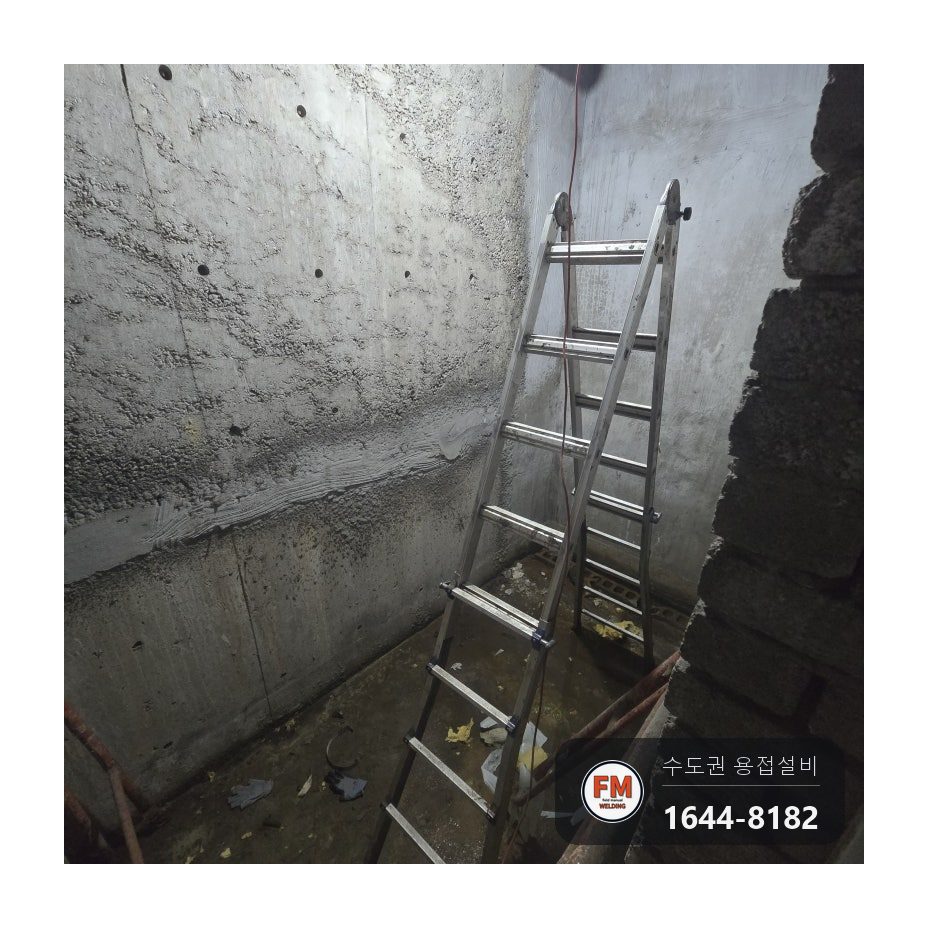

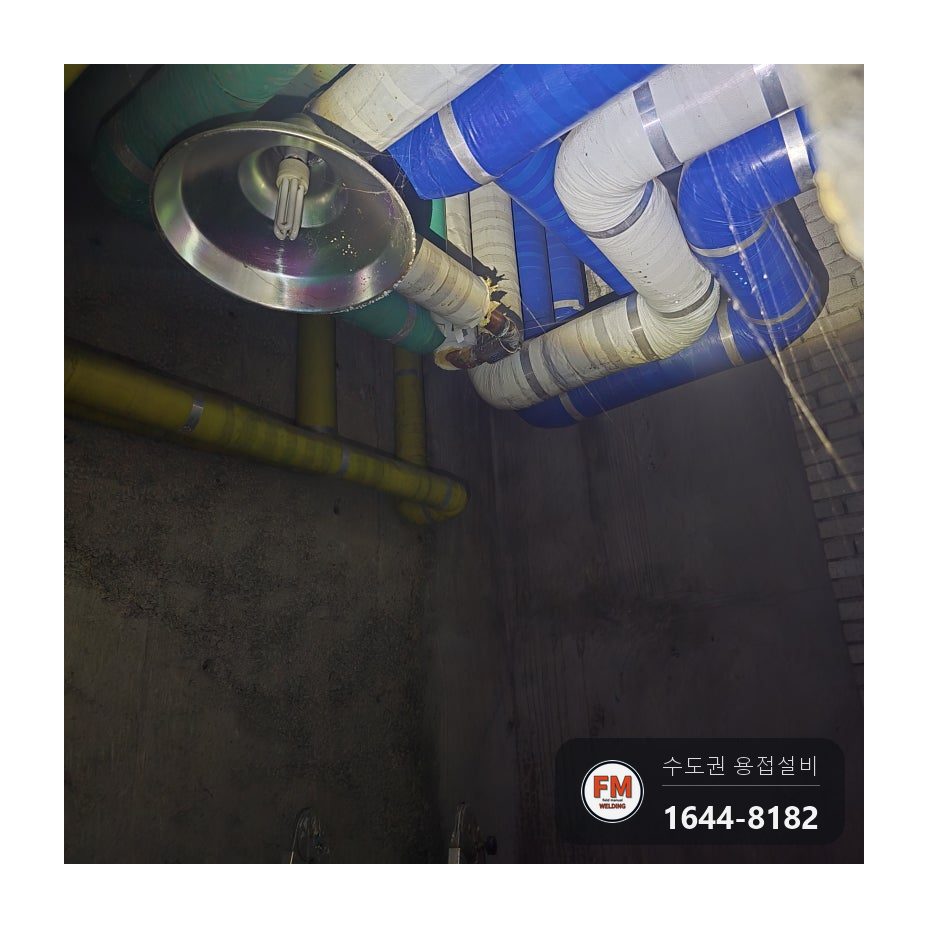

새는 동배관은 기계실 비상 발전기 뒤편 벽을 따라 지나고 있었습니다. 벽과 발전기 사이 간격이 좁아 몸을 들이기도 어려운 자리여서, 좁은 틈에 사다리를 받쳐 세우고 디딜 곳을 단단히 확보한 뒤에 올라가 누수 부위를 살폈습니다.
동배관 누수, 왜 이렇게 됐나요?
같은 증상이라도 원인은 다릅니다.
동배관 핀홀은 관 안쪽에서 시작해 바깥으로 뚫고 나옵니다. 관 속에 쌓인 침전물과 구리 관 벽의 전위가 서로 다르면 표면을 감싼 산화피막이 깨지고, 깨진 한 점을 따라 공식(점 모양으로 파고드는 부식)이 진행됩니다.
엘보처럼 물 흐름이 꺾이는 부속은 안쪽 벽이 흐르는 물에 계속 깎입니다. 직선 구간에 비해 관 벽이 빨리 얇아지고, 구멍도 먼저 납니다. 처음에는 예전에 용접한 자리가 새는 것으로 보았지만, 녹을 걷어 내자 오래 써서 부식된 엘보 몸통 자체에 생긴 핀홀로 드러났습니다.
곧은 관이라면 멀티조인트를 임시로 물려 쓸 수 있습니다. 엘보나 티처럼 휘어진 부속에서는 고무가 관 표면에 밀착되지 않아, 이 현장처럼 물을 막지 못하는 일이 많습니다.
동배관 누수, 어떻게 고쳤나요?
작업 순서와 방법입니다.

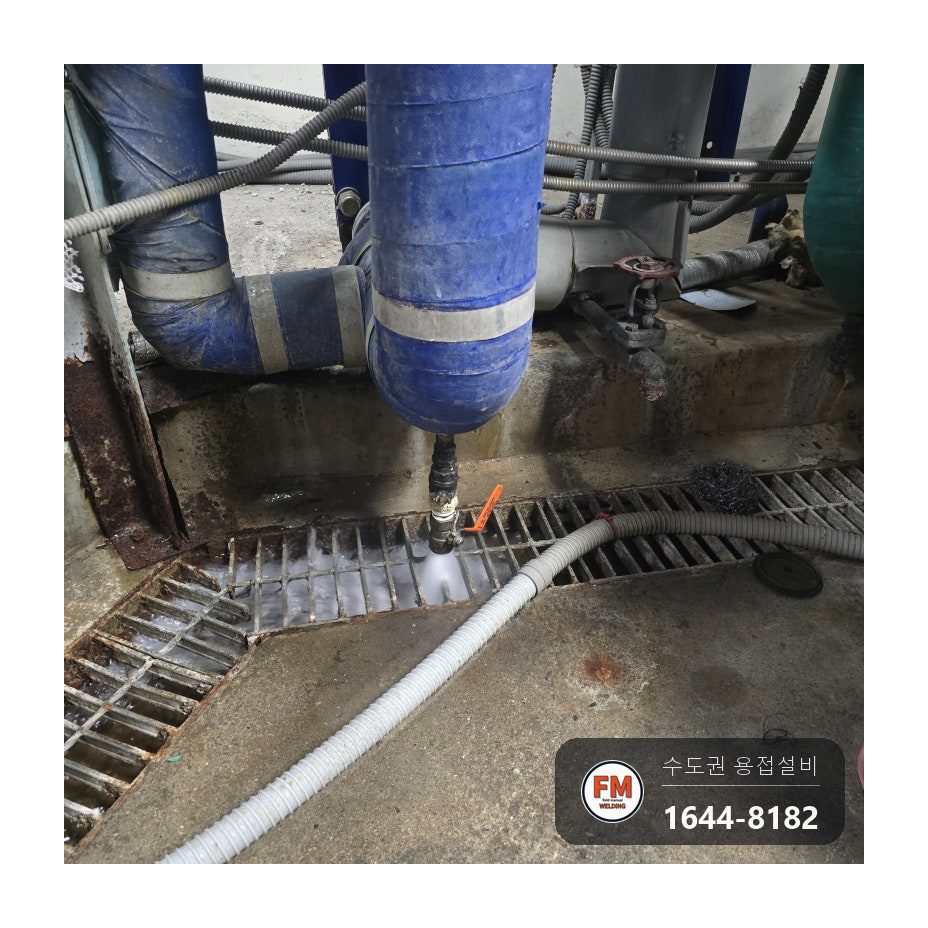

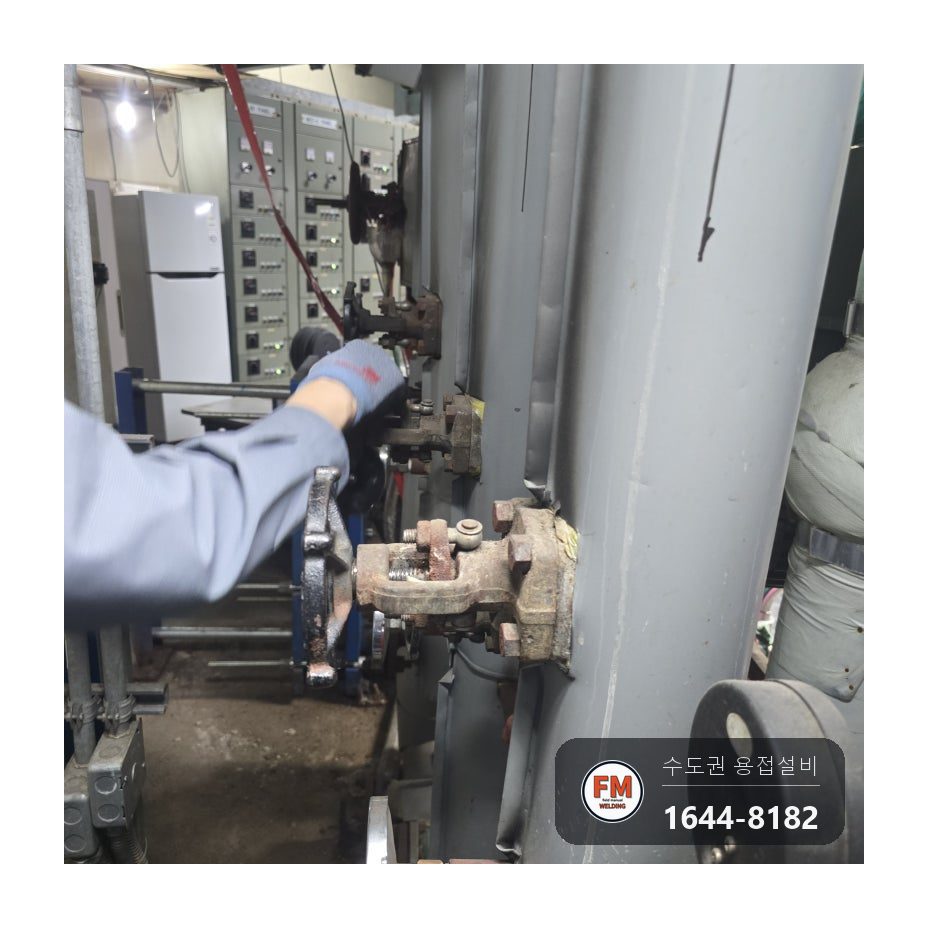

- 먼저 온수가 들어오는 공급 밸브를 닫았습니다. 이어 드레인 밸브를 열고 관 안에 남은 온수를 기계실 바닥 배수구로 모두 흘려보냈습니다. 수압이 걸린 상태에서는 동배관을 용접할 수 없습니다. 동관은 열이 빨리 퍼지는 재질이라 물이 조금만 남아도 용접 열을 물이 가져가 비드가 모재에 녹아들지 못하고 속에 기공이 남기 쉽습니다.

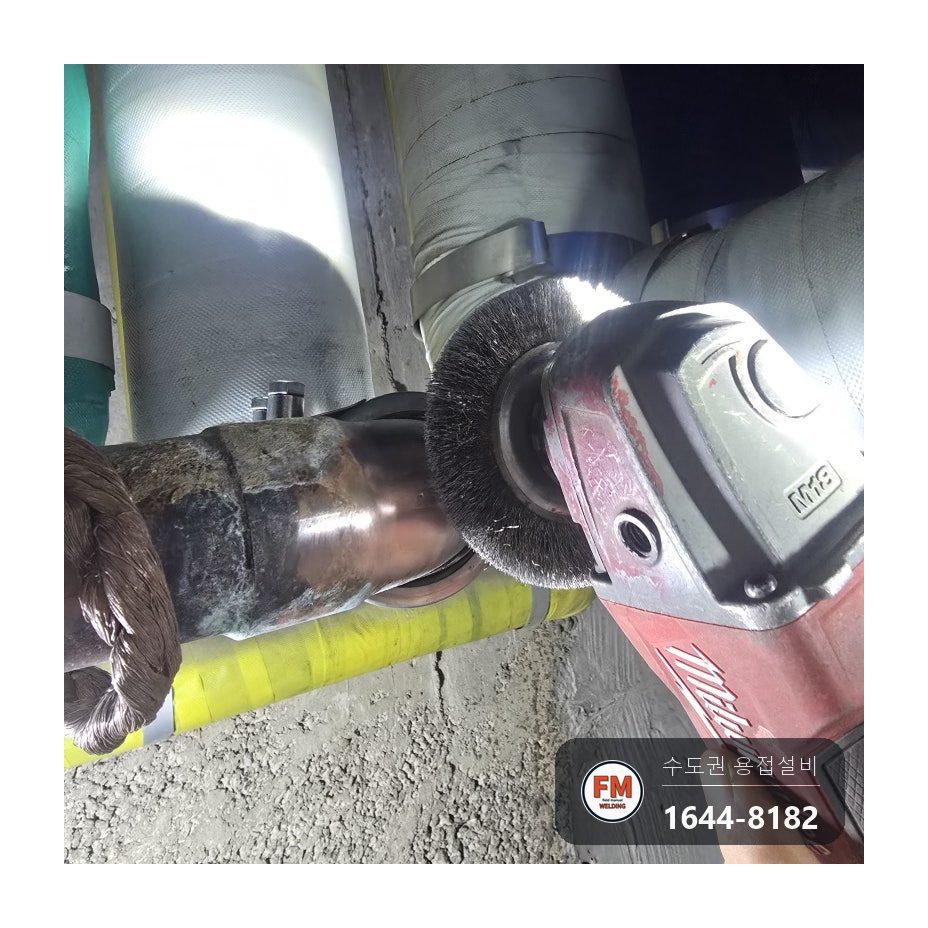

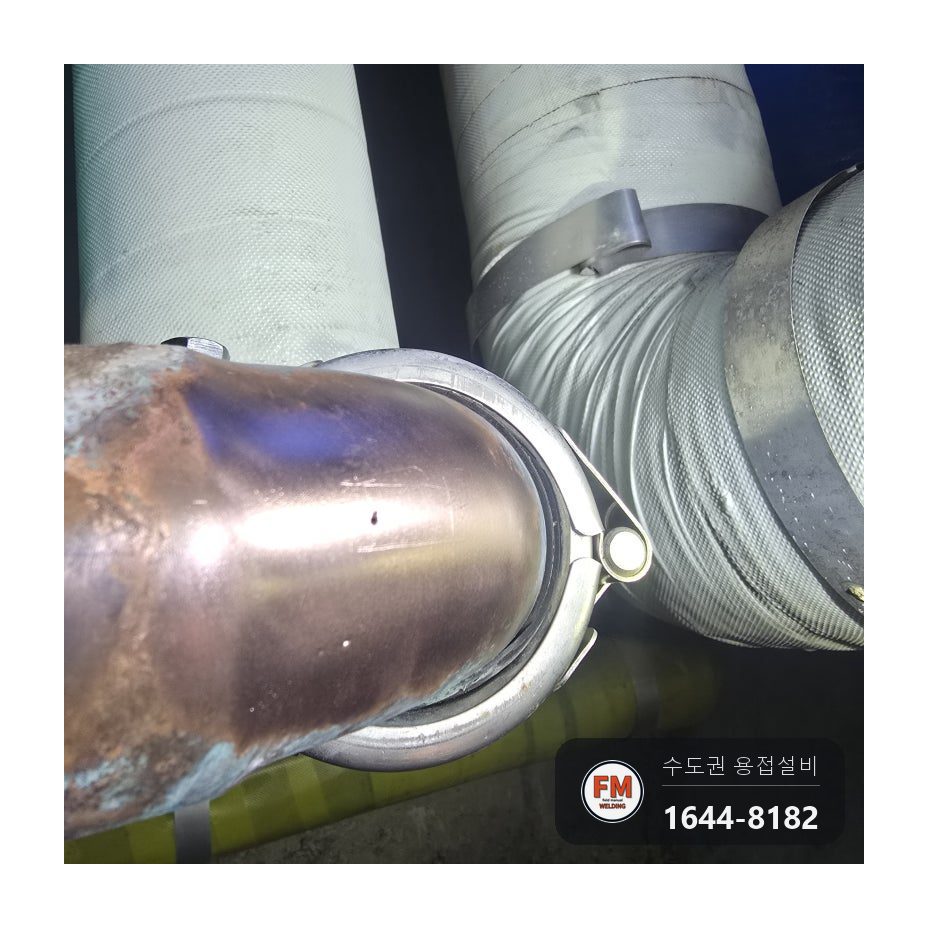

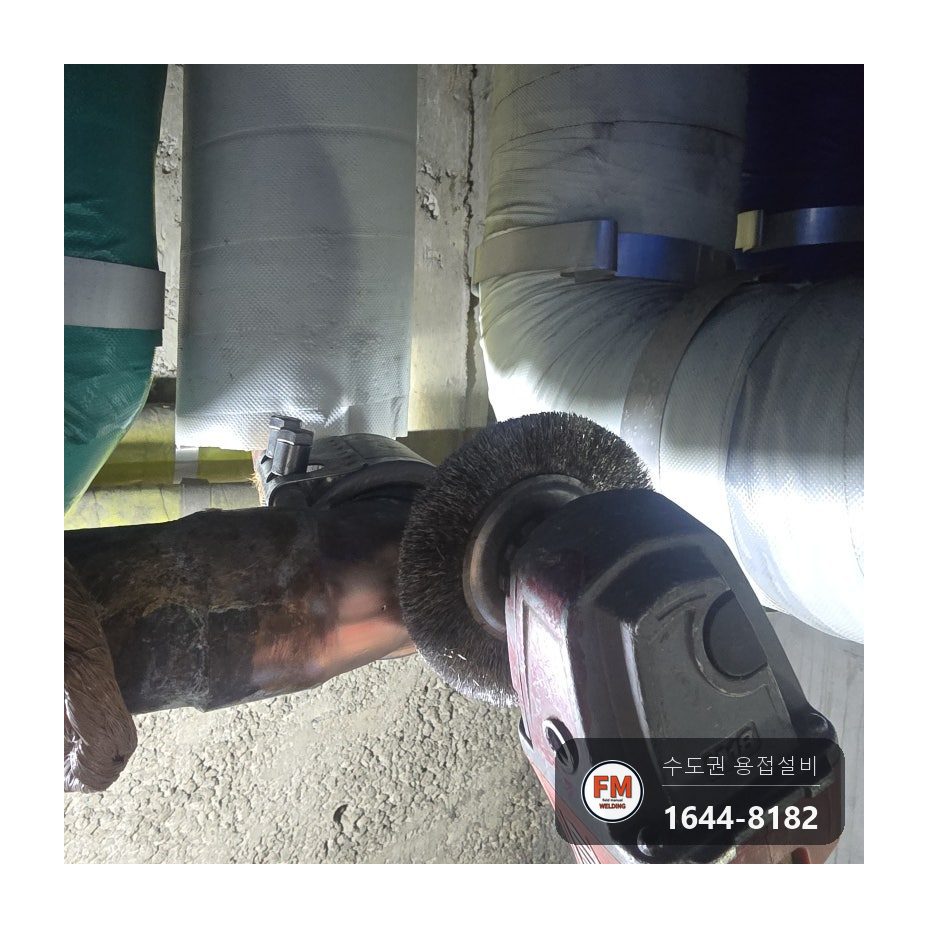

- 배관이 빈 뒤에는 엘보 표면의 청녹부터 와이어 브러시를 단 그라인더로 걷어 냈습니다. 사다리에 올라 각도를 조금씩 바꿔 가며 갈아 내자 구리 본래의 색이 돌아왔고, 그 표면에 바늘구멍만 한 핀홀 하나가 보였습니다.
- 핀홀 둘레의 관은 두께가 충분히 남아 있고 상태도 괜찮았습니다. 그래서 엘보를 바꾸지 않고, 구멍 난 부분만 알곤용접으로 메웠습니다.

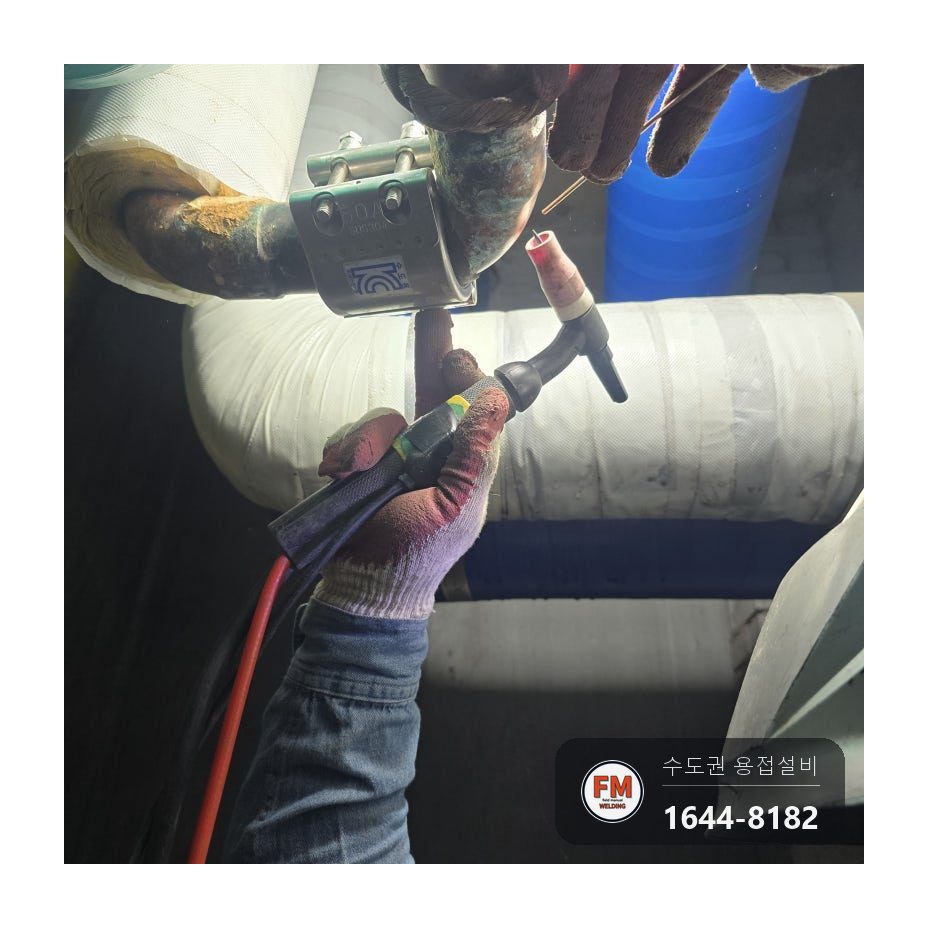

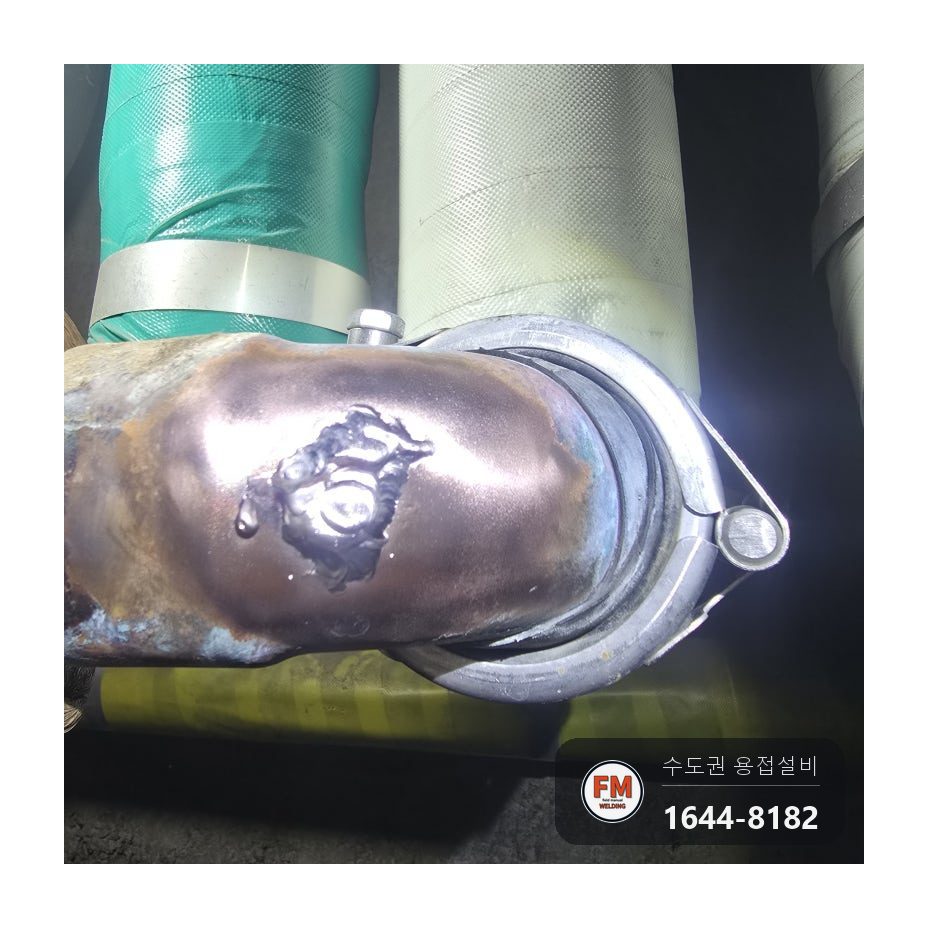

- 동배관은 관 벽이 얇아 한 점에 열을 집중해 살을 두껍게 올리면 주변 관이 갈라지기 쉽습니다. 핀홀 하나만 메우는 데서 그치지 않고 주변까지 넉넉하게 덮이도록 용접 살을 넓게 입혔습니다.
무엇을 썼나요?
사용한 자재와 장비입니다.

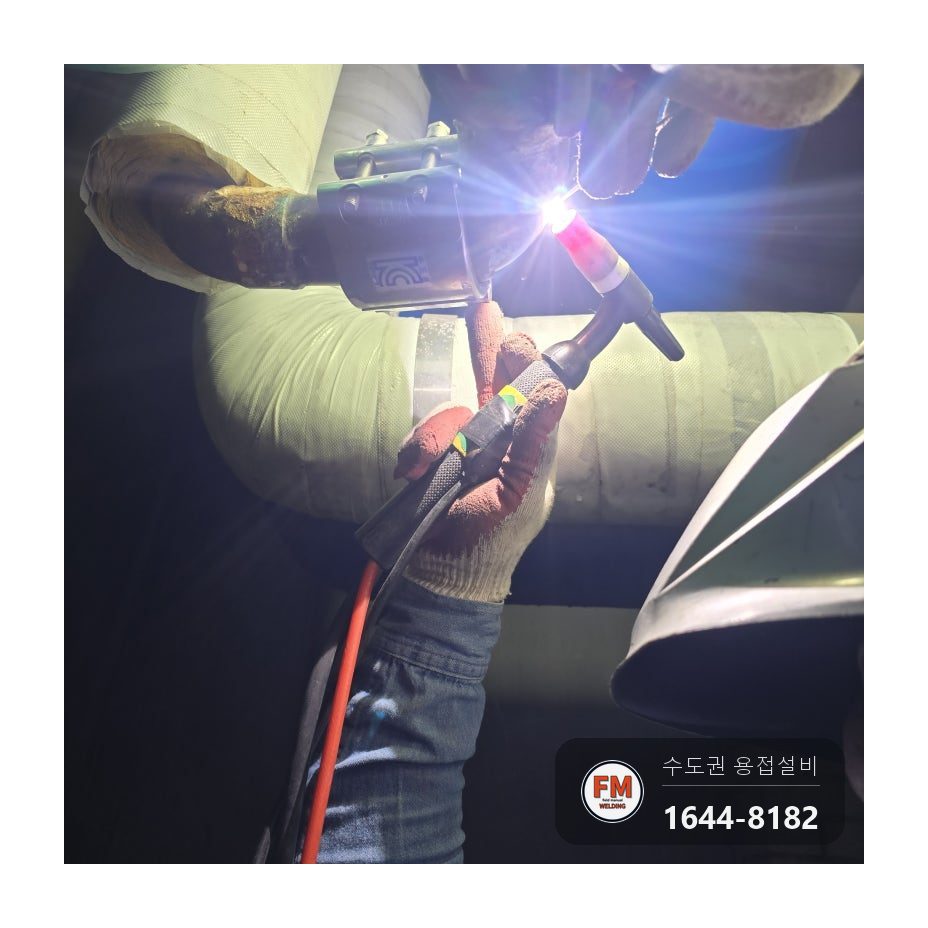

용접에는 알곤(TIG) 토치를 쓰고, 용가재는 동 용가재를 골랐습니다. 알곤용접은 불티가 튀지 않습니다. 비상 발전기가 바로 옆에 붙어 있는 비좁은 기계실 안이었지만 불꽃 걱정 없이 작업할 수 있었던 까닭입니다.
녹을 걷어 내는 데는 그라인더에 끼우는 와이어 브러시를 썼습니다. 청녹을 벗겨야 구리 표면이 드러나고, 핀홀의 크기와 둘레 관의 두께를 눈으로 가릴 수 있습니다.
새 부속이나 새 관은 들어가지 않았습니다. 핀홀 주변 관 상태가 괜찮다면 엘보에 생긴 동배관 누수라도 부속 전체를 교체하지 않고 용접만으로 고칠 수 있는 경우가 많고, 에프엠웰딩은 비좁은 천장 속 배관도 이렇게 보수합니다.
마무리는 어떻게 했나요?
작업 후 확인한 내용입니다.

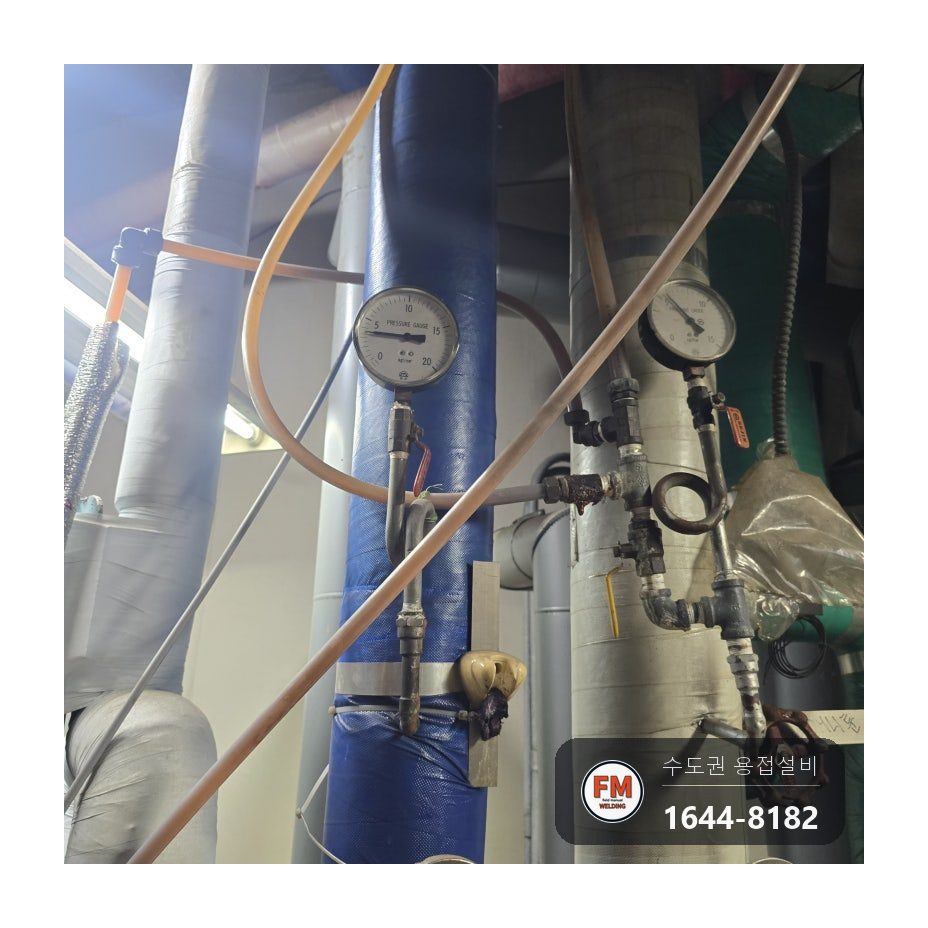

용접을 마친 뒤 닫아 둔 공급 밸브를 열어 배관에 다시 압을 걸고 수압테스트를 했습니다. 엘보 둘레와 용접부위에 물기가 배어 나오는지 지켜보았고, 물이 더는 비치지 않아 그대로 작업을 끝냈습니다.
똑같은 곳에 물기가 또 보이면 우선 공급 밸브를 닫은 다음 관의 물을 빼 두시도록 관리자분께 말씀드렸습니다. 휘어진 부속이라 멀티조인트가 물리지 않는 곳은 고무밴드를 감아 두면 임시로 새는 양을 줄일 수 있다는 점도 함께 안내했습니다.
