상가 아연도금 소방배관 누수 보수 · 강관 아랫면 부식 알곤용접
상가 음식점 천장 마감재로 물기가 배어 나왔고, 천장 위 소방배관 밑에는 대야와 걸레가 받쳐져 있었습니다. 천장 안을 지나는 소방배관이 새고 있다며 건물 관리 쪽에서 보수를 맡긴 현장입니다.
드레인 → 점검구로 올라가 누수 지점 확인 → 녹·아연을 은빛까지 연마 → 알곤으로 구멍 자리 덧방 용접 → 수압테스트
소방배관·스프링클러 · · 사진 16장
작업 사진
현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.
작업 요약
| 작업 구분 | 소방배관·스프링클러 |
|---|---|
| 주요 증상 | 상가 음식점 천장 안 소방 강관 아랫면에서 물이 배어 나옴 |
| 원인 | 소방배관 안의 물은 평소 흐르지 않고 고여 있습니다. 물속 이물질은 시간이 지나며 관 바닥 쪽에 가라앉고, 가라앉은 자리 안쪽부터 점부식이 생겨 관벽을 파고듭니다. 관 아랫면에서 물이 비치는 소방배관이 많은 까닭입니다. |
| 조치 | 드레인 → 점검구로 올라가 누수 지점 확인 → 녹·아연을 은빛까지 연마 → 알곤으로 구멍 자리 덧방 용접 → 수압테스트 |
| 사진 | 16장 |
이 작업에서 늘 지키는 것
소요 시간 — 부분 보수 2~4시간, 라인 교체는 4시간 이상
누수 확인 — 실제 사용 압력(보통 3.5~5bar)
SR 몰코 보수 — 압착 장비 시공
소방배관·스프링클러, 어떤 상태였나요?
현장에 도착해 확인한 내용입니다.

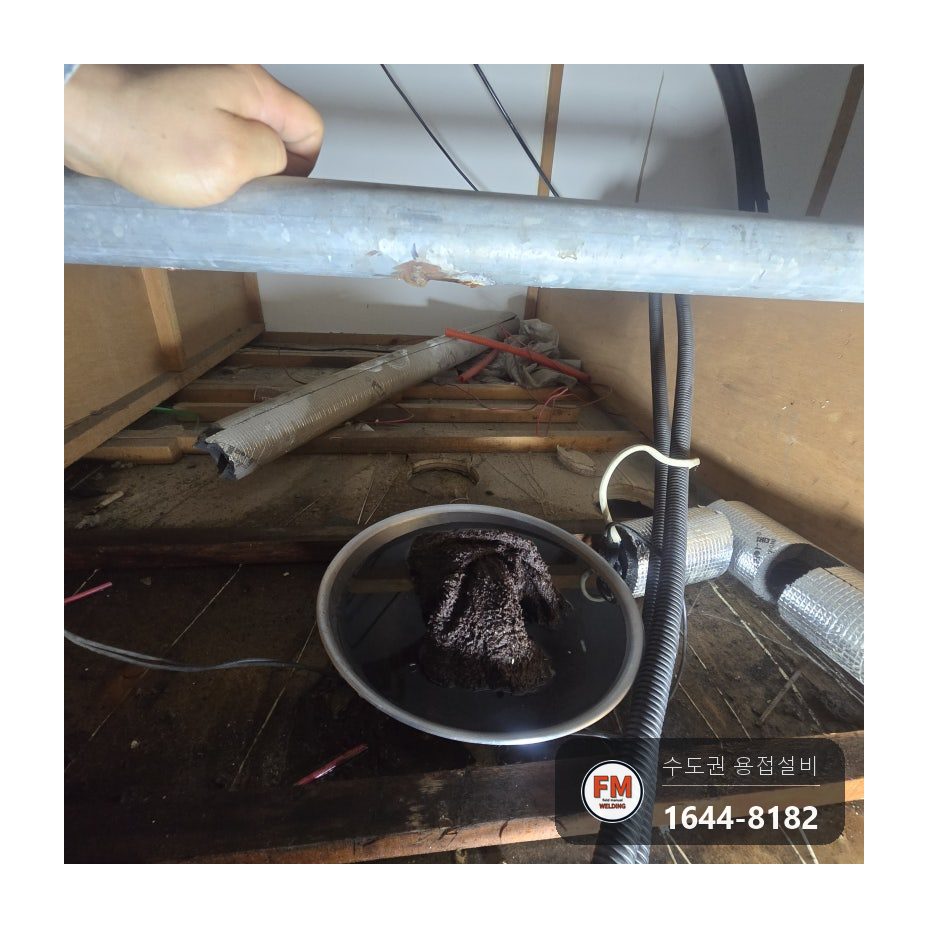

상가 음식점 천장 마감재로 물기가 배어 나왔고, 천장 위 소방배관 밑에는 대야와 걸레가 받쳐져 있었습니다. 천장 안을 지나는 소방배관이 새고 있다며 건물 관리 쪽에서 보수를 맡긴 현장입니다.

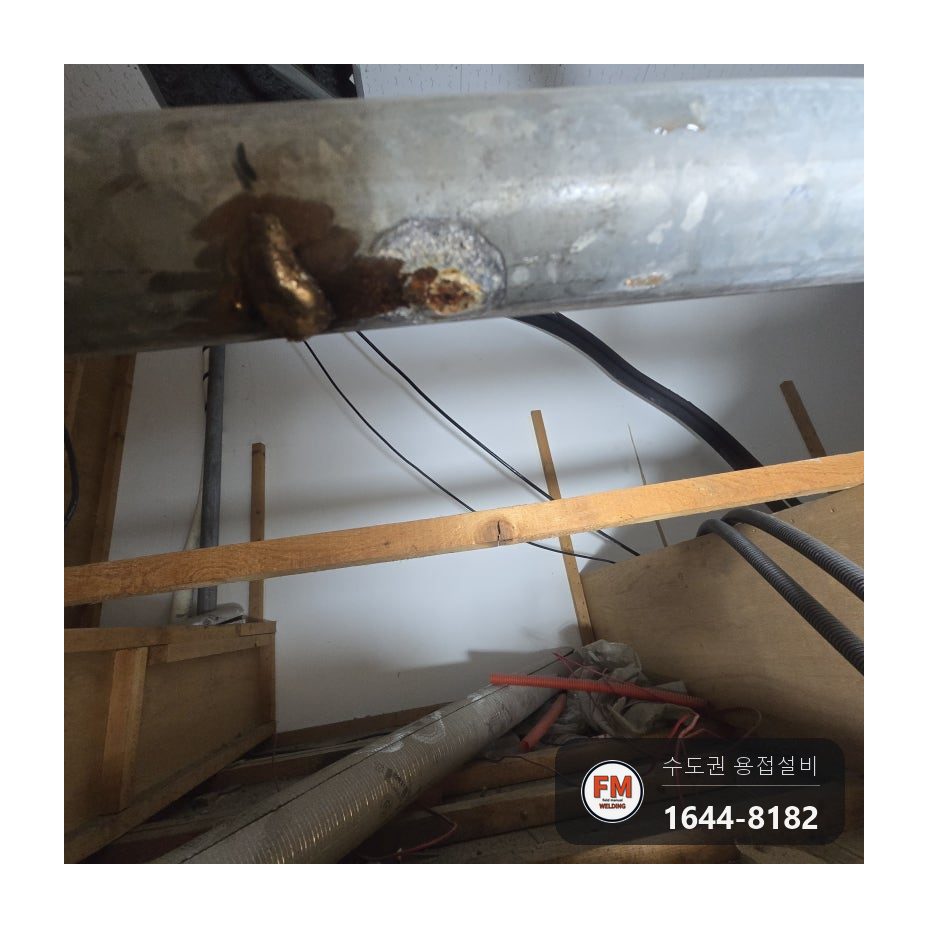

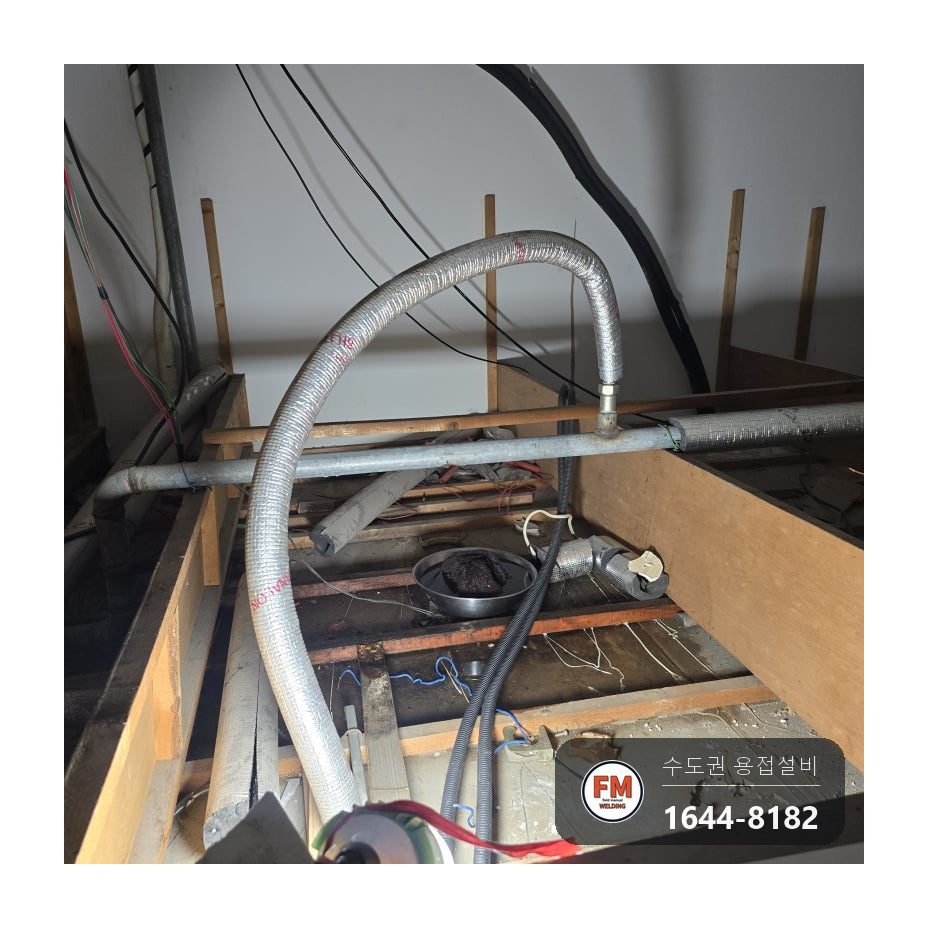

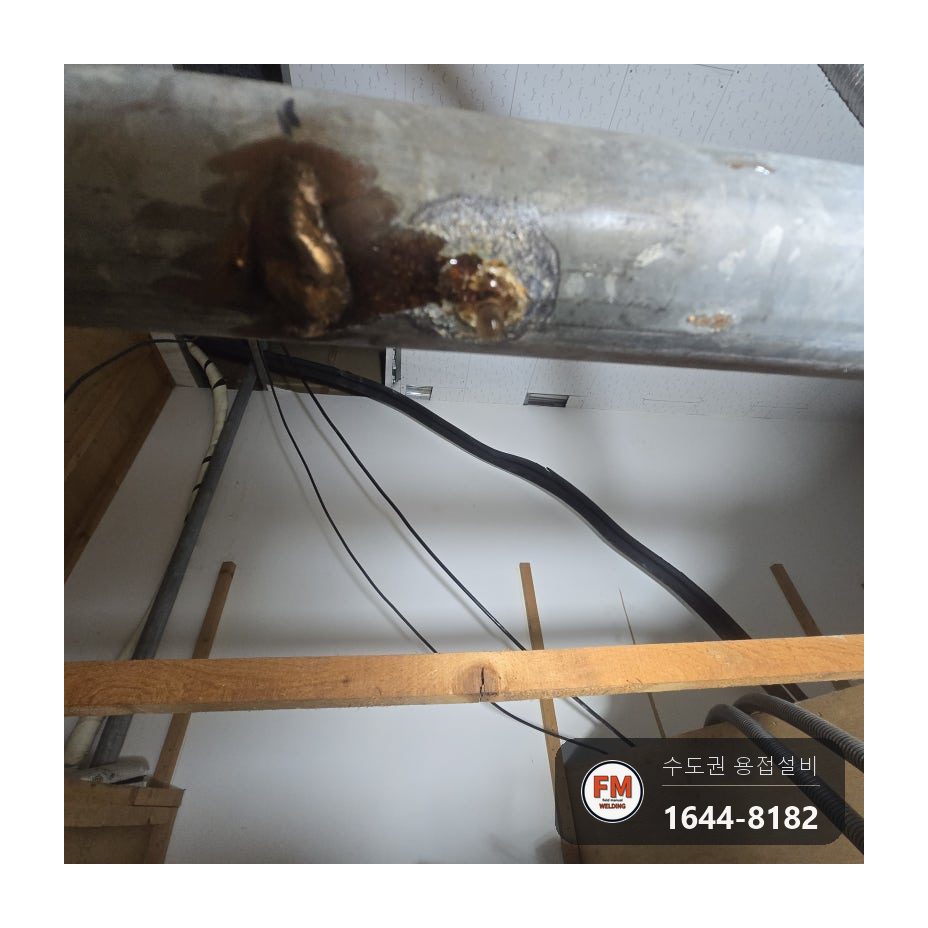

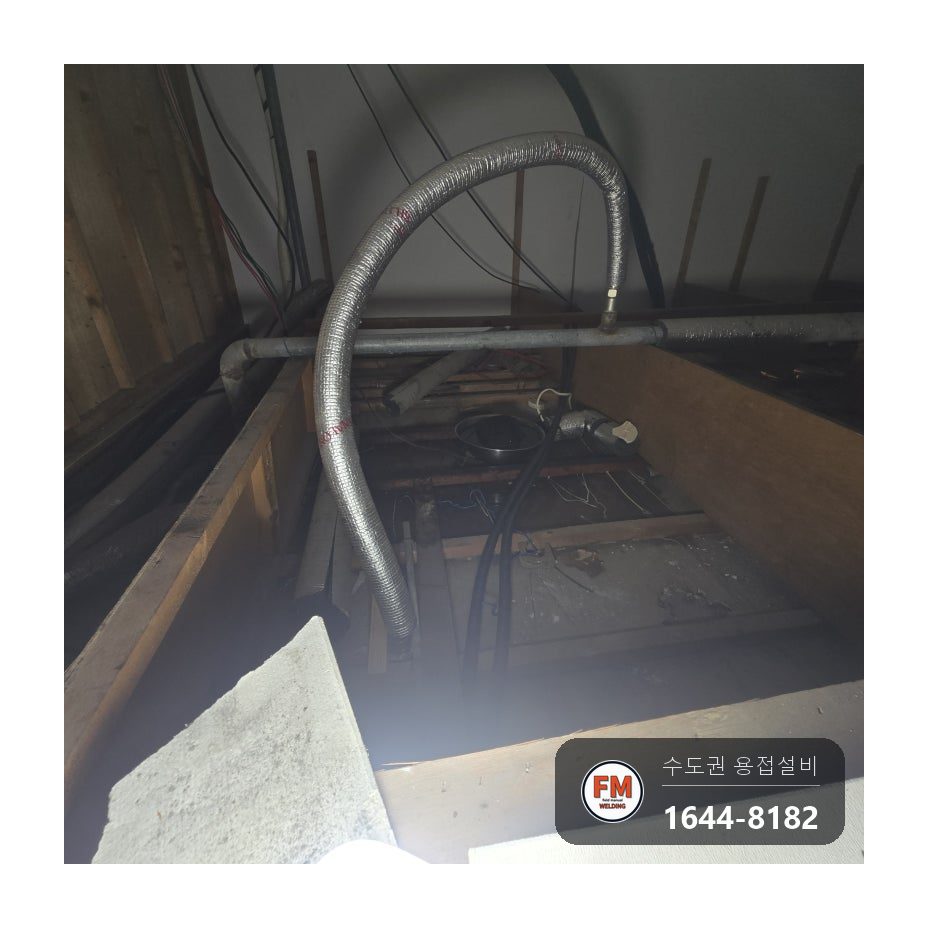

천장 위로 올라가 보면 소방배관이 전선, 보온재와 뒤엉킨 채 지나갑니다. 물이 나온 곳은 40A 아연도금 강관의 아랫면이었고, 동그랗게 뭉친 녹 덩어리 바로 옆이 젖어 있었습니다. 관 아래쪽으로는 녹물이 길게 흘러내린 자국도 보였습니다.
천장에서 물이 계속 떨어지면 마감재에 얼룩이 남고 곰팡이가 퍼집니다. 천장 속에는 전선이 함께 지나가므로 물이 닿으면 합선으로 번질 수도 있어, 미뤄 둘 수 없는 누수입니다.
소방배관·스프링클러, 왜 이렇게 됐나요?
같은 증상이라도 원인은 다릅니다.
소방배관 안의 물은 평소 흐르지 않고 고여 있습니다. 물속 이물질은 시간이 지나며 관 바닥 쪽에 가라앉고, 가라앉은 자리 안쪽부터 점부식이 생겨 관벽을 파고듭니다. 관 아랫면에서 물이 비치는 소방배관이 많은 까닭입니다.
겉에서 보이는 녹 덩어리는 안쪽 부식이 관벽을 뚫고 나온 자리입니다. 녹을 갈아 내자 그 밑에서 작은 구멍 하나가 모습을 보였고, 거기서 물방울이 맺혔습니다.
부식이 관 여러 군데에 퍼져 있었다면 그 구간을 끊어 내고 새 관으로 바꿔야 합니다. 이 현장은 관 전체가 아니라 아랫면 한 지점에만 부식이 모여 있어, 관을 바꾸지 않고 구멍 자리만 보수하는 쪽으로 정했습니다.
소방배관·스프링클러, 어떻게 고쳤나요?
작업 순서와 방법입니다.
- 작업 전에 건물 관리 쪽에서 소방 드레인을 열어 배관 속 물을 빼 두었습니다. 관 안에 남은 물이 적으면 용접할 자리를 말리기가 쉬워집니다.

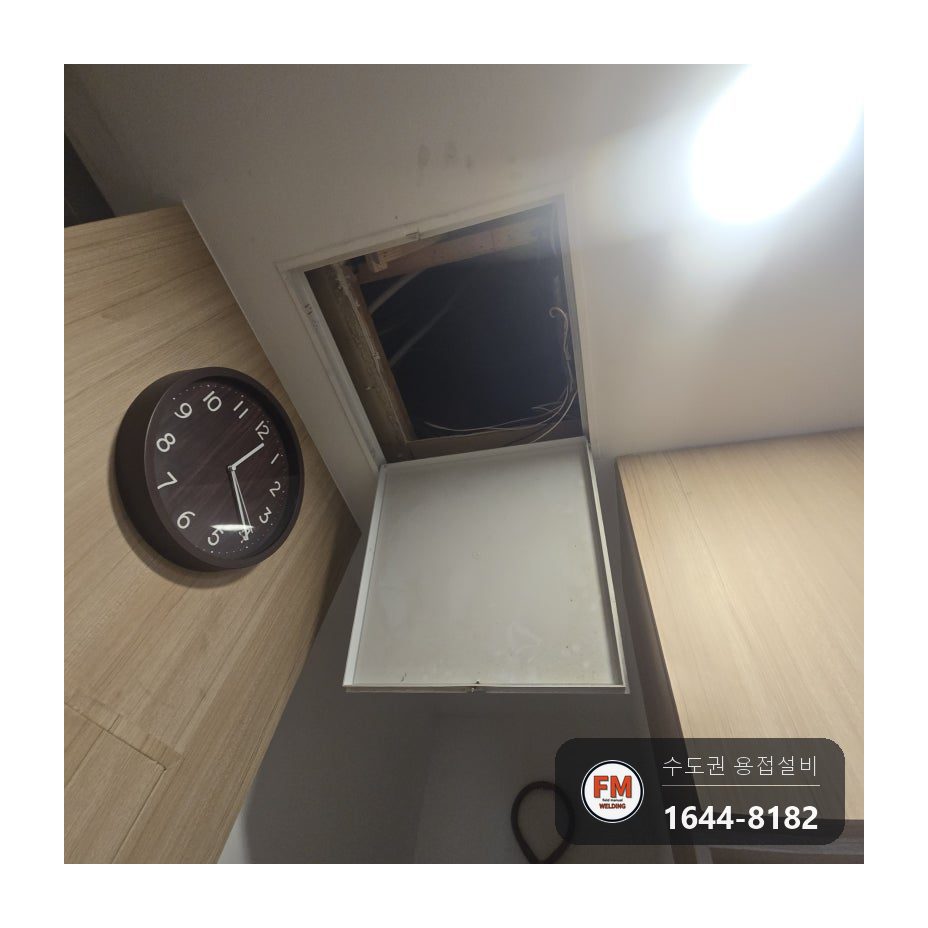

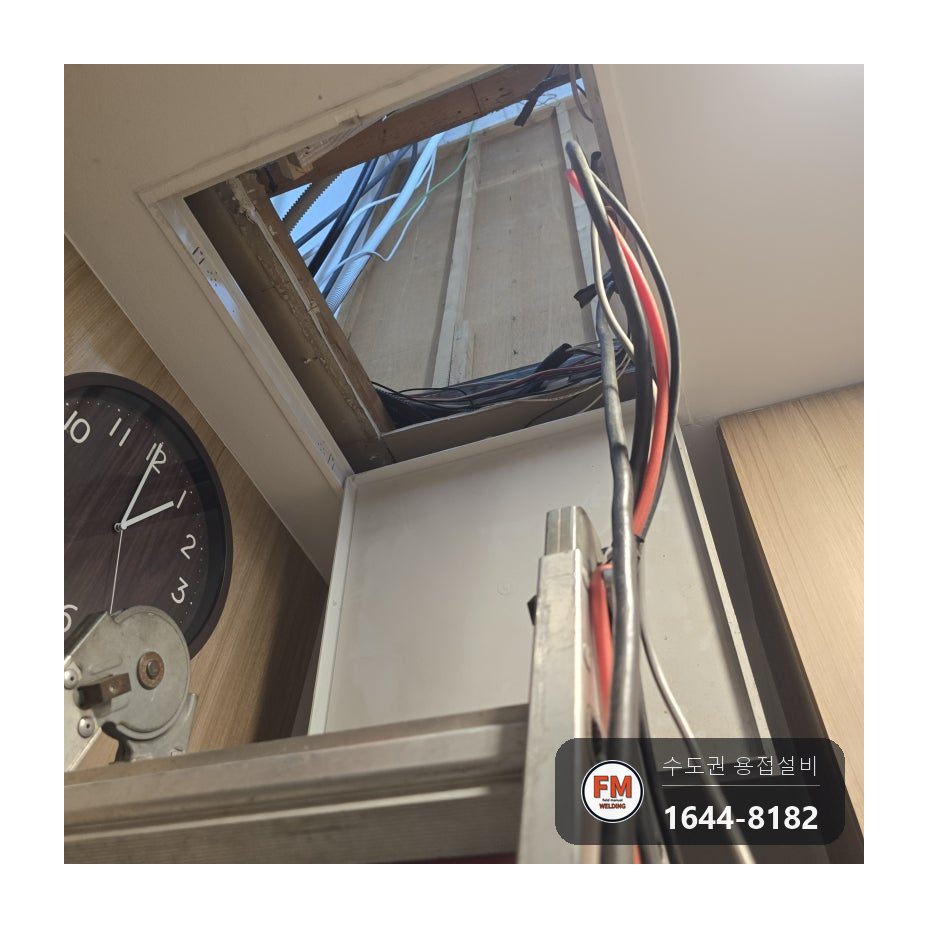

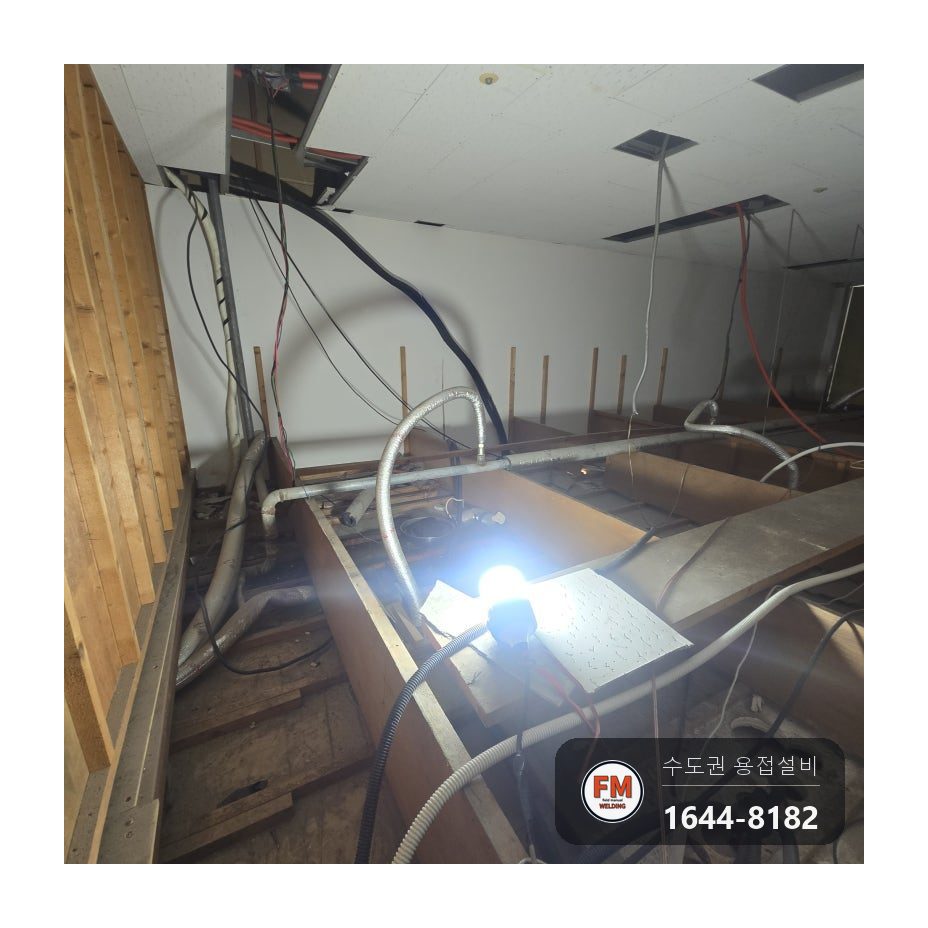

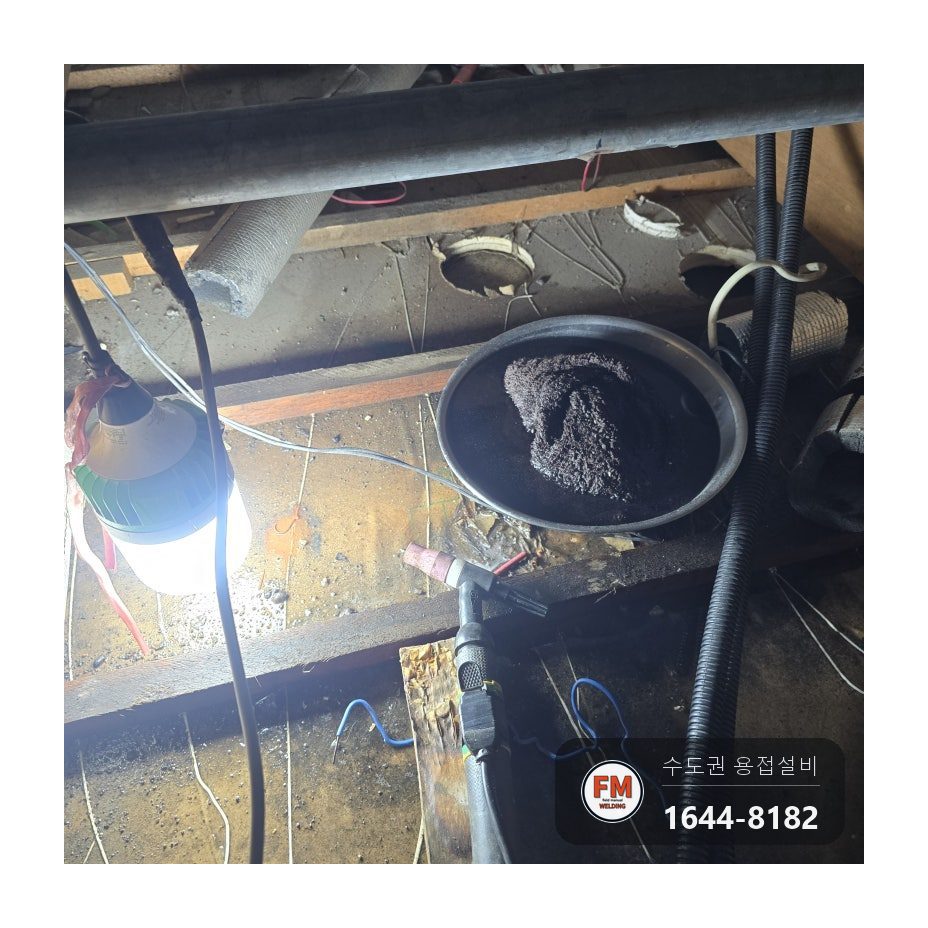

- 사다리를 음식점 안쪽 점검구 밑에 세우고, 그 구멍으로 공구와 조명을 올려 천장 안에서 작업했습니다. 배관 곳곳이 보온재에 싸여 있어 조명을 걸어 두고 관을 따라가며 물이 나오는 지점을 찾았습니다.

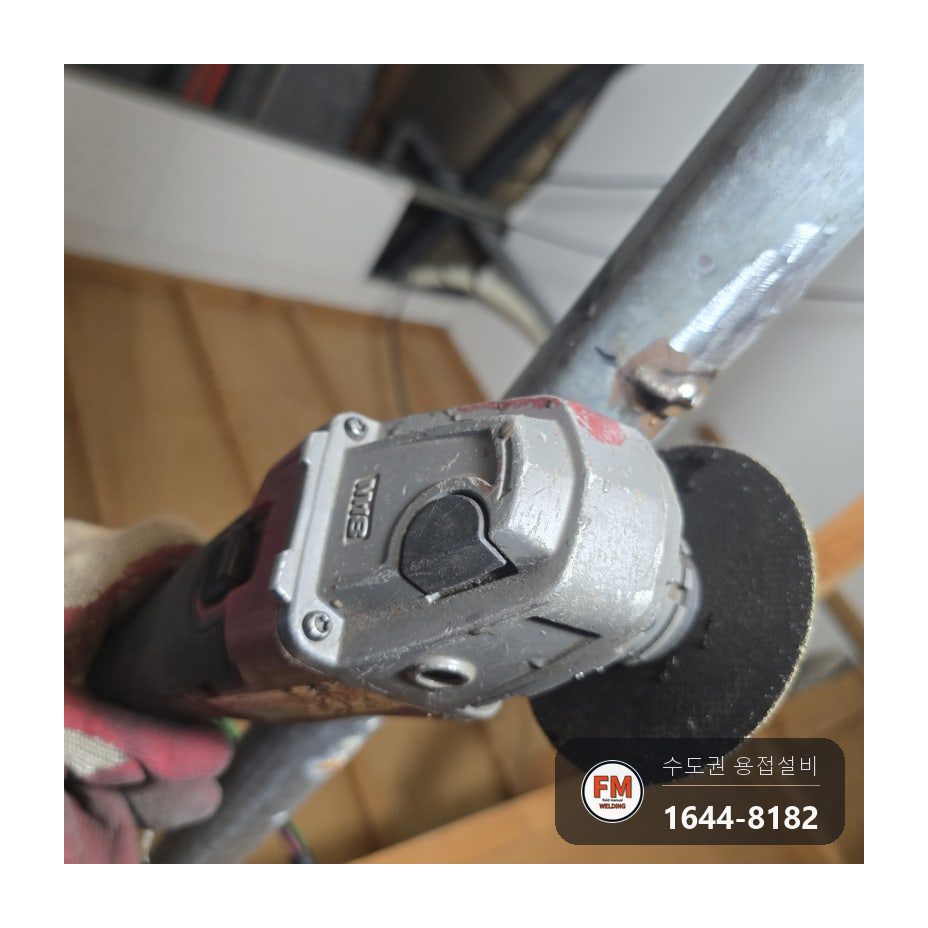

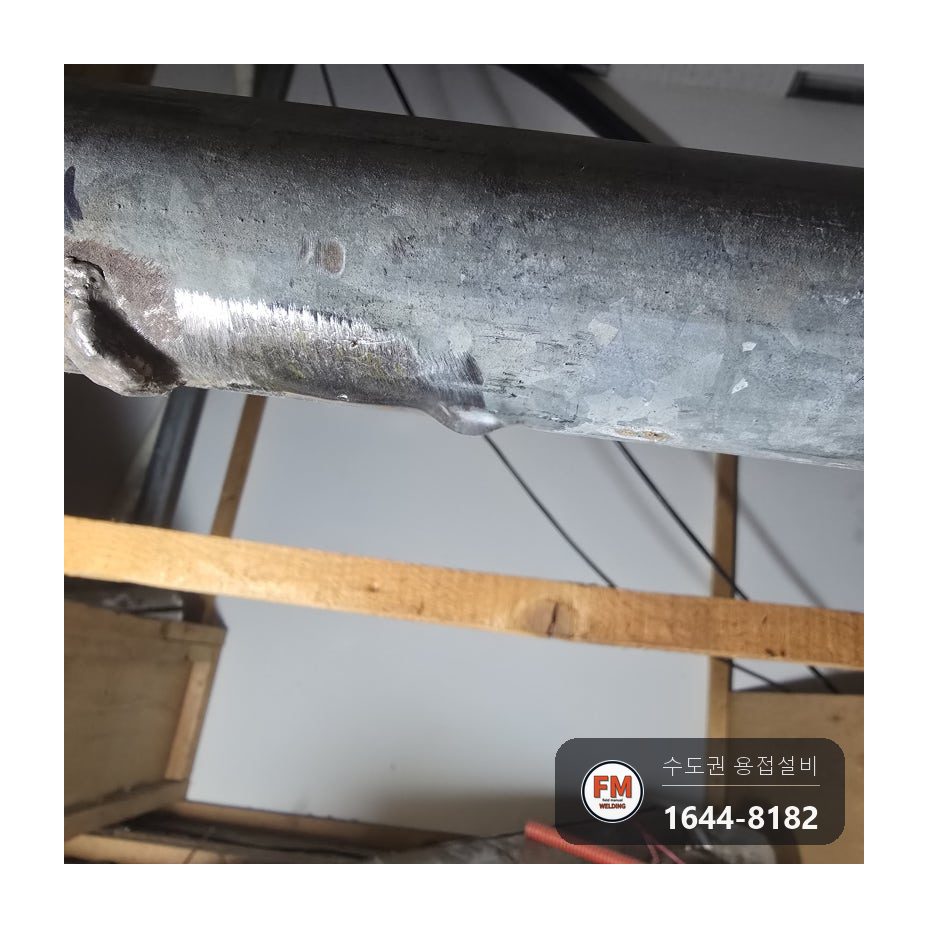

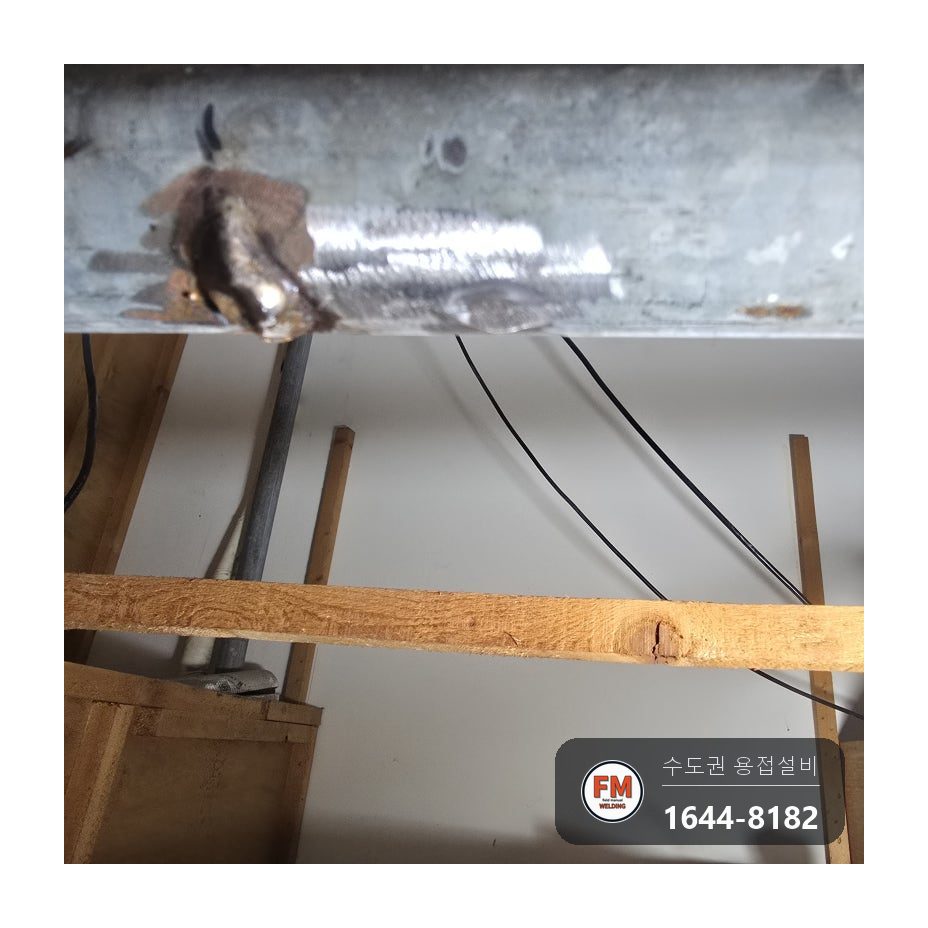

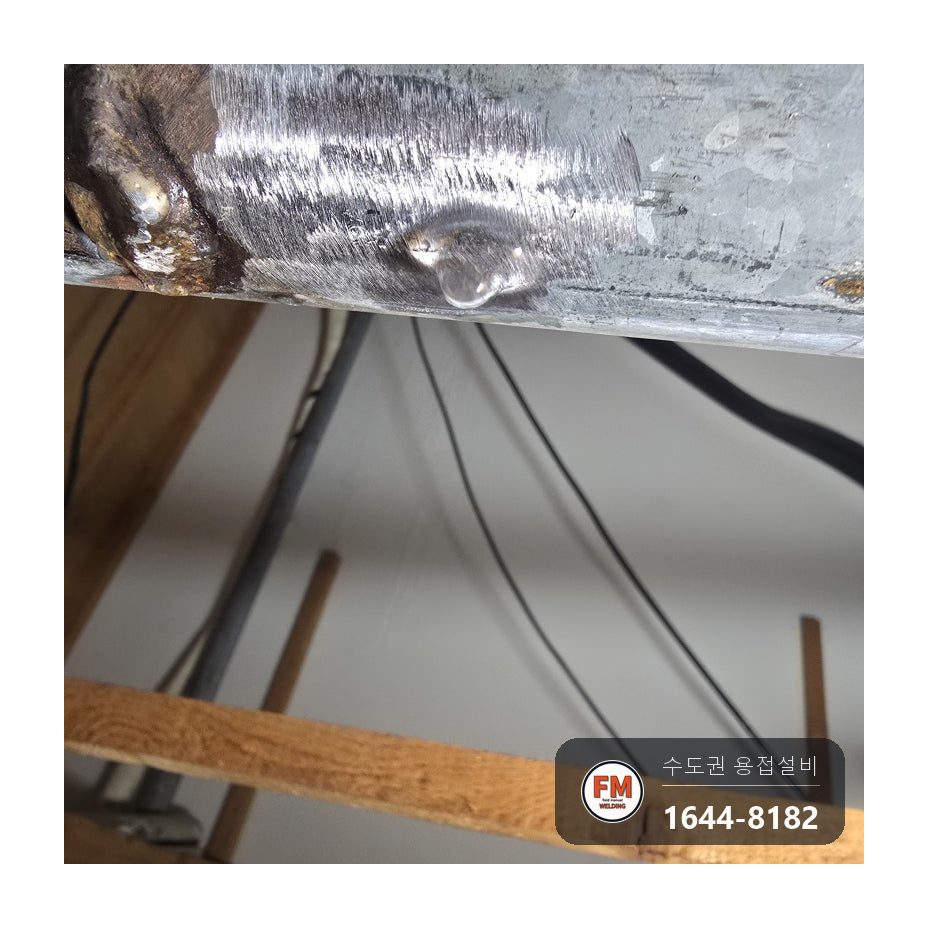

- 부식부 둘레는 그라인더로 연마해 아연과 녹을 걷어 냈습니다. 쇠의 은빛이 드러날 때까지 갈아야 하고, 덜 간 채로 용접하면 기공이 생겨 같은 자리가 다시 샙니다. 구멍 주변도 넓게 갈아 두께가 남은 살까지 드러냈습니다.
- 아랫면 부식으로 생긴 구멍은 알곤용접으로 막았습니다. 천장 안은 나무 구조재와 전기선으로 차 있어, 불티가 사방으로 흩어지는 아크는 쓰지 않았습니다. 구멍 위에 살을 덧대어 막는 덧방 용접 방식이고, 얇아진 관에 열이 몰리지 않도록 조절하며 비드를 올렸습니다.
무엇을 썼나요?
사용한 자재와 장비입니다.
손본 관은 40A 아연도금 강관입니다. 새 관이나 부속은 들어가지 않았고, 구멍 자리에 알곤(TIG)으로 살만 덧대었습니다.
알곤을 고른 까닭은 두 가지입니다. 불꽃이 튀지 않아 나무 구조재와 전기선이 모인 천장 안에서도 쓸 수 있고, 열을 세밀하게 맞출 수 있어 얇아진 관벽을 뚫지 않으면서 살을 쌓을 수 있습니다. 관벽이 얇아진 배관에 열을 세게 주면 바로 옆이 또 뚫립니다.
마무리는 어떻게 했나요?
작업 후 확인한 내용입니다.

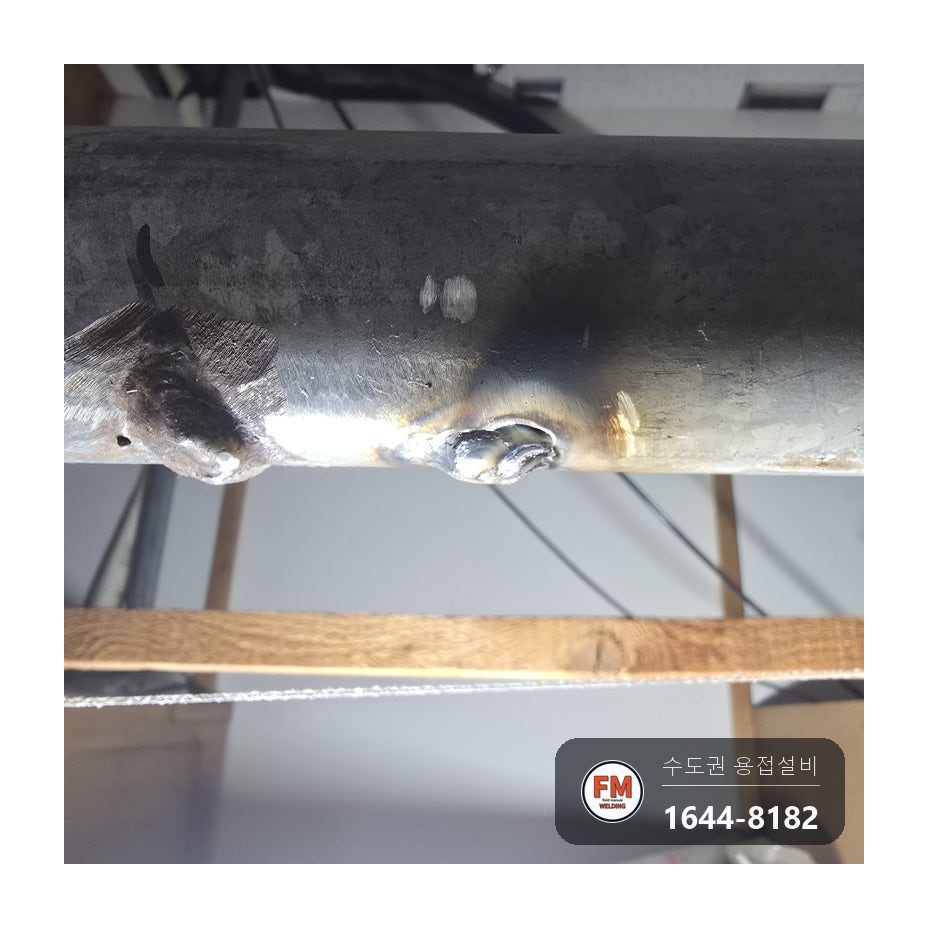

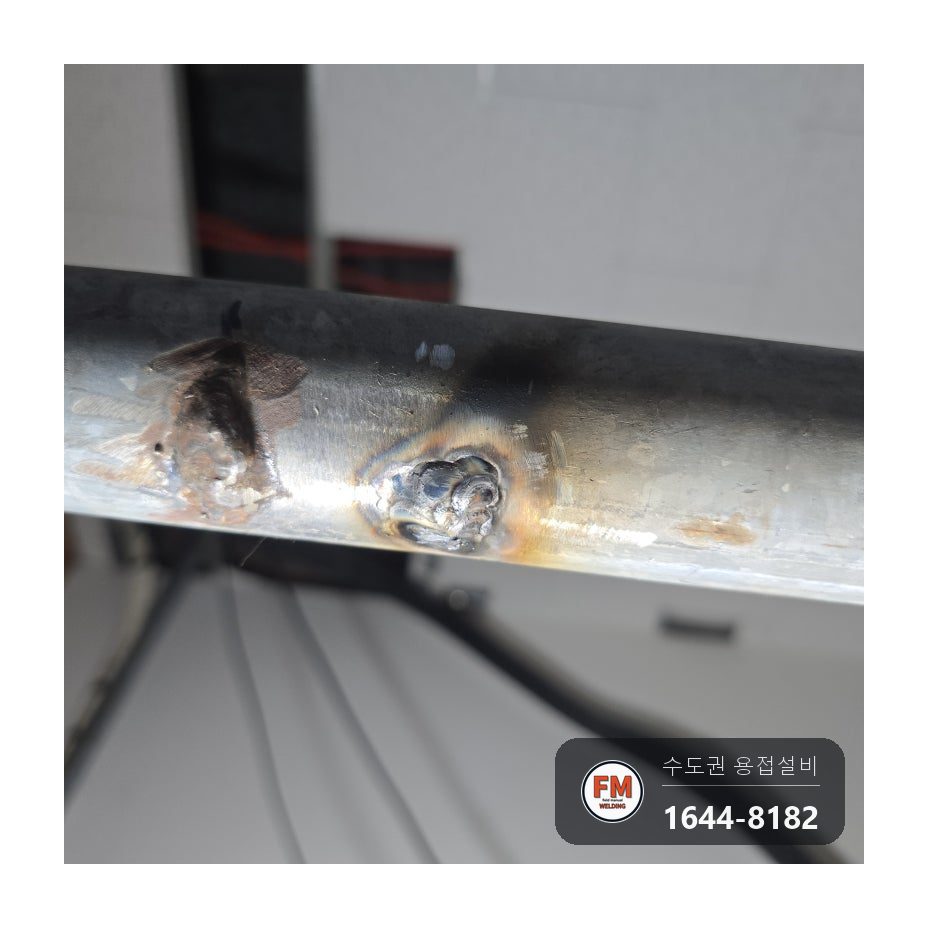

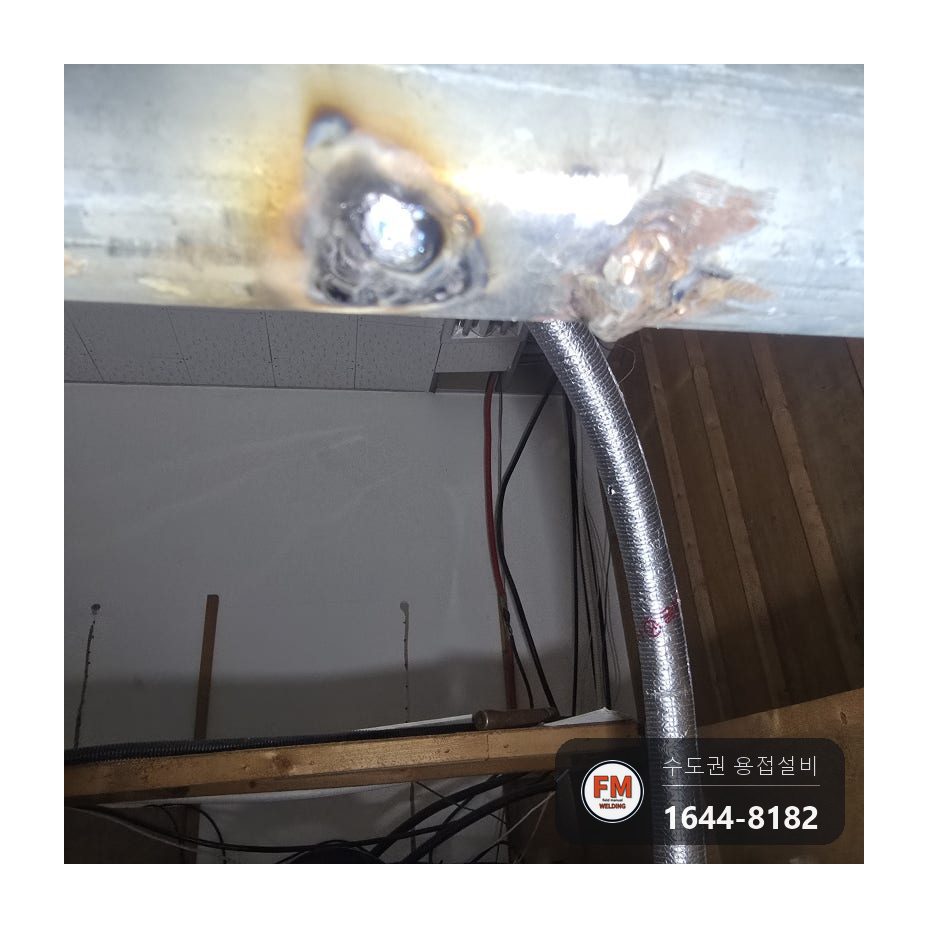

용접을 마친 비드는 구멍을 덮고 매끈하게 올라와 있었고, 둘레의 열변색도 고르게 퍼져 있었습니다.
그다음 수압테스트를 했습니다. 압을 건 상태에서 덧댄 자리와 그 주변을 눈으로 다시 살폈고, 물이 비치지 않는 것을 확인한 뒤 작업을 끝냈습니다.
에프엠웰딩은 소방배관이 샐 때 부식이 얼마나 퍼졌는지부터 봅니다. 한 지점에 머문 부식이면 관을 바꾸지 않고 용접 보수로 끝낼 수 있습니다. 천장 마감재가 얼룩지기 시작했다면 그 위를 지나는 배관부터 살펴보시는 것이 좋습니다.
