급수·급탕 배관, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

호텔 건물에서 찬물을 틀었는데 뜨거운 물이 나왔습니다. 냉수가 지나야 할 배관으로 온수가 밀려 들어오는 역류가 일어나고 있었습니다.

찬물 수전에서 더운물이 섞여 나오는 증상은 대개 체크밸브에서 시작됩니다. 체크밸브는 물이 한 방향으로만 흐르게 막아 주는 밸브입니다. 이 현장도 무엇이 문제인지 보려고 체크밸브를 떼어 내 안을 열어 봤습니다.

급수·급탕 배관, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

역류의 원인은 체크밸브 안에 끼어 있던 이물질이었습니다. 굳은 페인트 덩어리가 밸브 속에 걸려 밸브가 끝까지 닫히지 못했고, 그 틈으로 온수가 냉수 쪽으로 넘어오고 있었습니다.

배관 속 이물질은 처음 공사할 때 걸러 내지 않으면 그대로 남습니다. 관을 잇기 전에 안에 들어간 것이 없는지 보고 깨끗하게 비워야 같은 고장을 막을 수 있습니다.

급수·급탕 배관, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 배관 전체를 새로 까는 공사가 아니어서, 밸브 하나만 바꿔 끼우면 남은 이물질 때문에 같은 하자가 다시 날 수 있었습니다. 그래서 체크밸브를 두 개 겹쳐 다는 이중 구성으로 정했습니다.

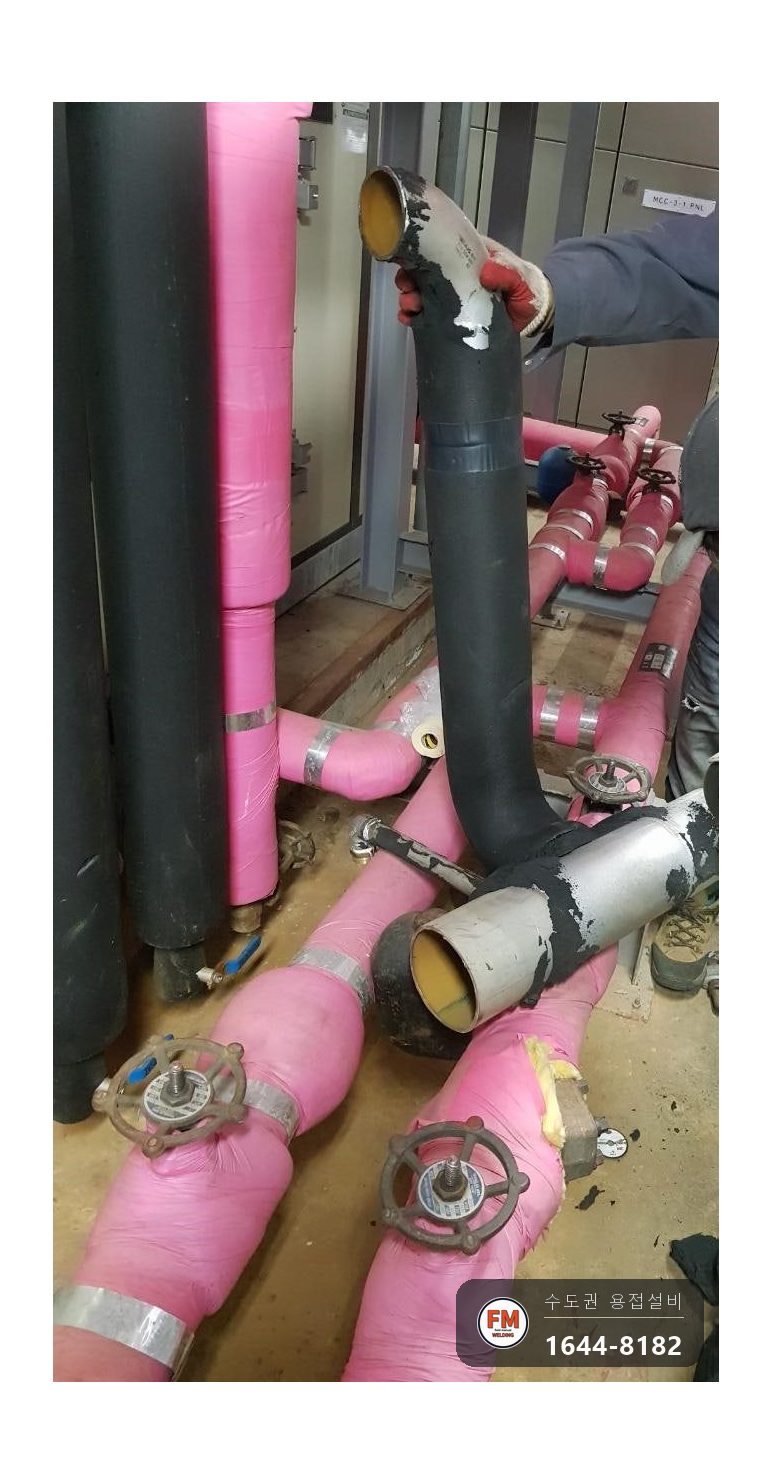

2. 두 개짜리 밸브 묶음이 들어갈 길이만큼 기존 배관을 잘라 냈습니다.

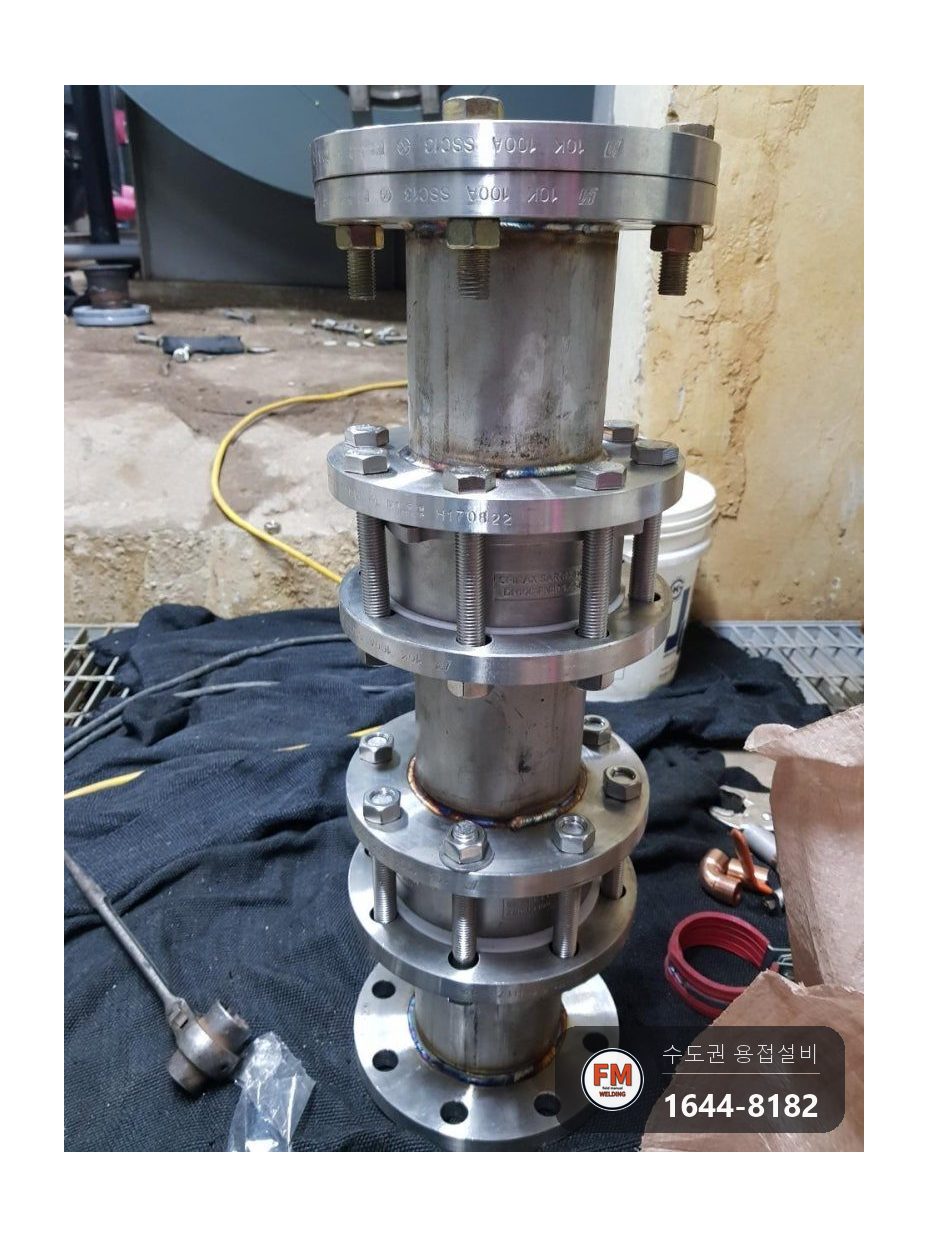

3. 짧은 연결관(단관)을 현장에서 바로 용접해 만들고, 그 단관에 체크밸브 두 개를 조립했습니다.

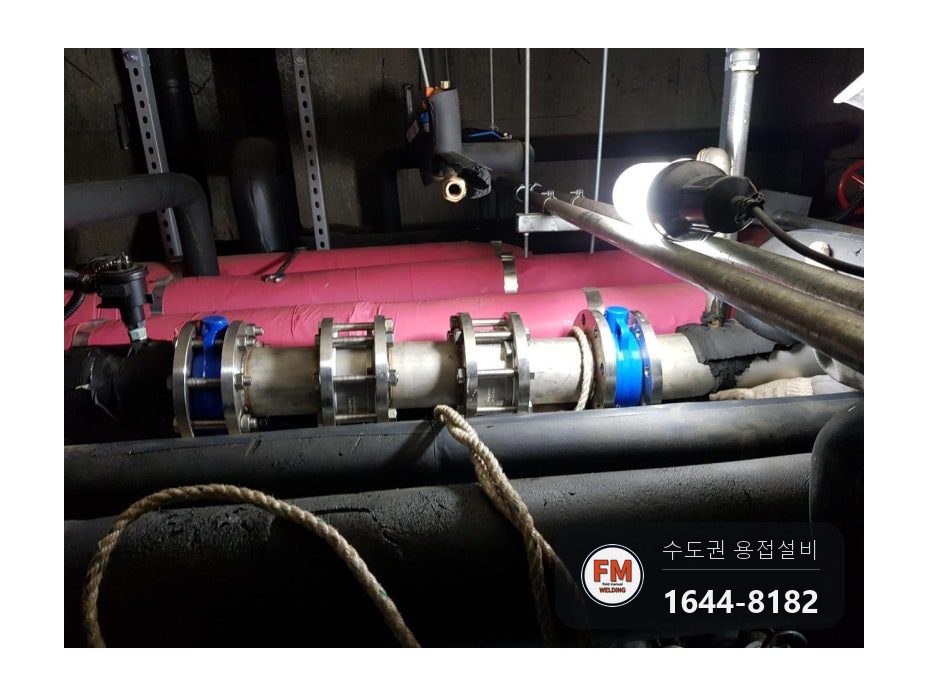

4. 옛 체크밸브를 떼어 낸 자리에 새로 짠 이중 체크밸브 묶음을 장착했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

자재는 체크밸브 두 개와, 두 밸브를 이어 기존 배관 길이에 맞출 단관입니다. 단관은 잘라 낸 길이에 맞춰 현장에서 용접해 만들었습니다.

체크밸브를 두 개 다는 까닭은 하나가 고장 나도 나머지 하나가 물길을 막아 주기 때문입니다. 밸브 하나로 버틸 때보다 역류가 다시 생길 확률이 줄어듭니다.

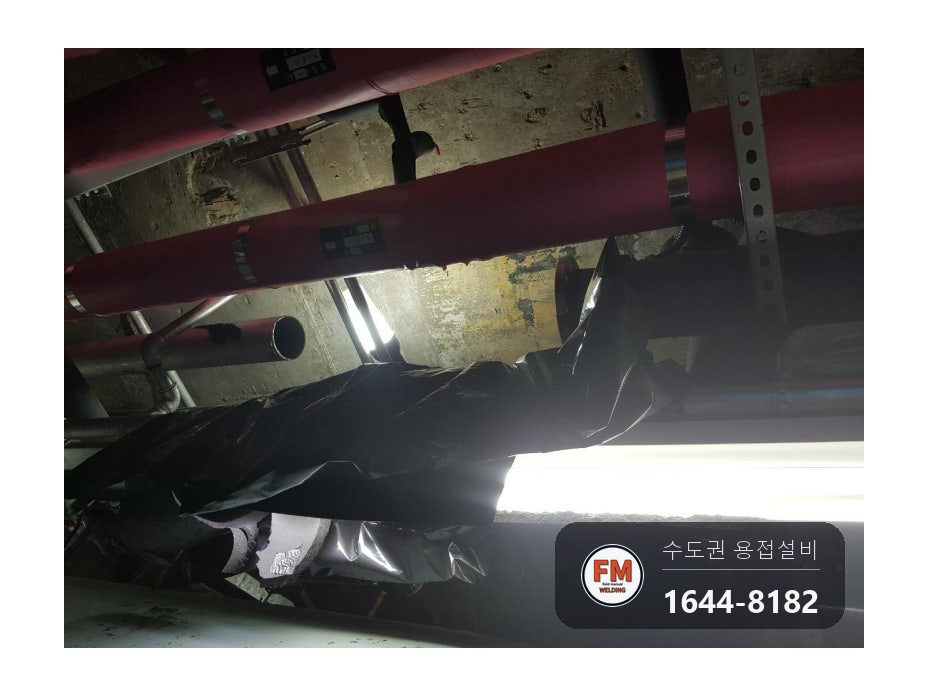

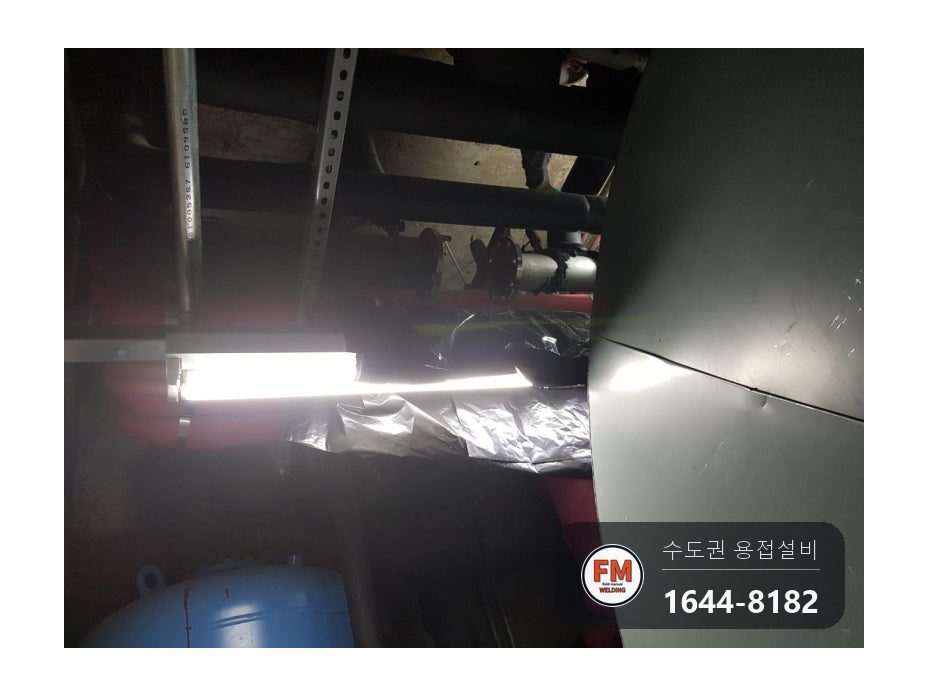

호텔처럼 낮에 손님을 받는 큰 영업장은 물을 끊고 손볼 수 있는 시간이 밤뿐인 경우가 많습니다. 이 현장도 영업 시작 전에 설비를 다시 돌려야 해서 야간에 작업했고, 단관 제작과 조립을 서둘러 끝냈습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

밸브 묶음을 달고 나서 수압테스트로 새는 곳이 없는지 확인했습니다. 이상이 없는 것을 본 뒤 공구를 정리하니 새벽 4시 가까이 됐습니다.

찬물 쪽으로 뜨거운 물이 넘어오는 증상이 보이면, 체크밸브 안에 이물질이 걸렸는지부터 살펴보는 것이 순서입니다.
